20 | Монтаж
Solid 2000 B6 720 802 356 (2012/07)
Тип 32D
B Поднимите вертикальную решётку вверх из опоры и
выньте её из котла через загрузочную заслонку или
через зольную дверцу.
B Уложите шамотные кирпичи как показано на
рисунке.
B Установите вертикальную решётку в опору.

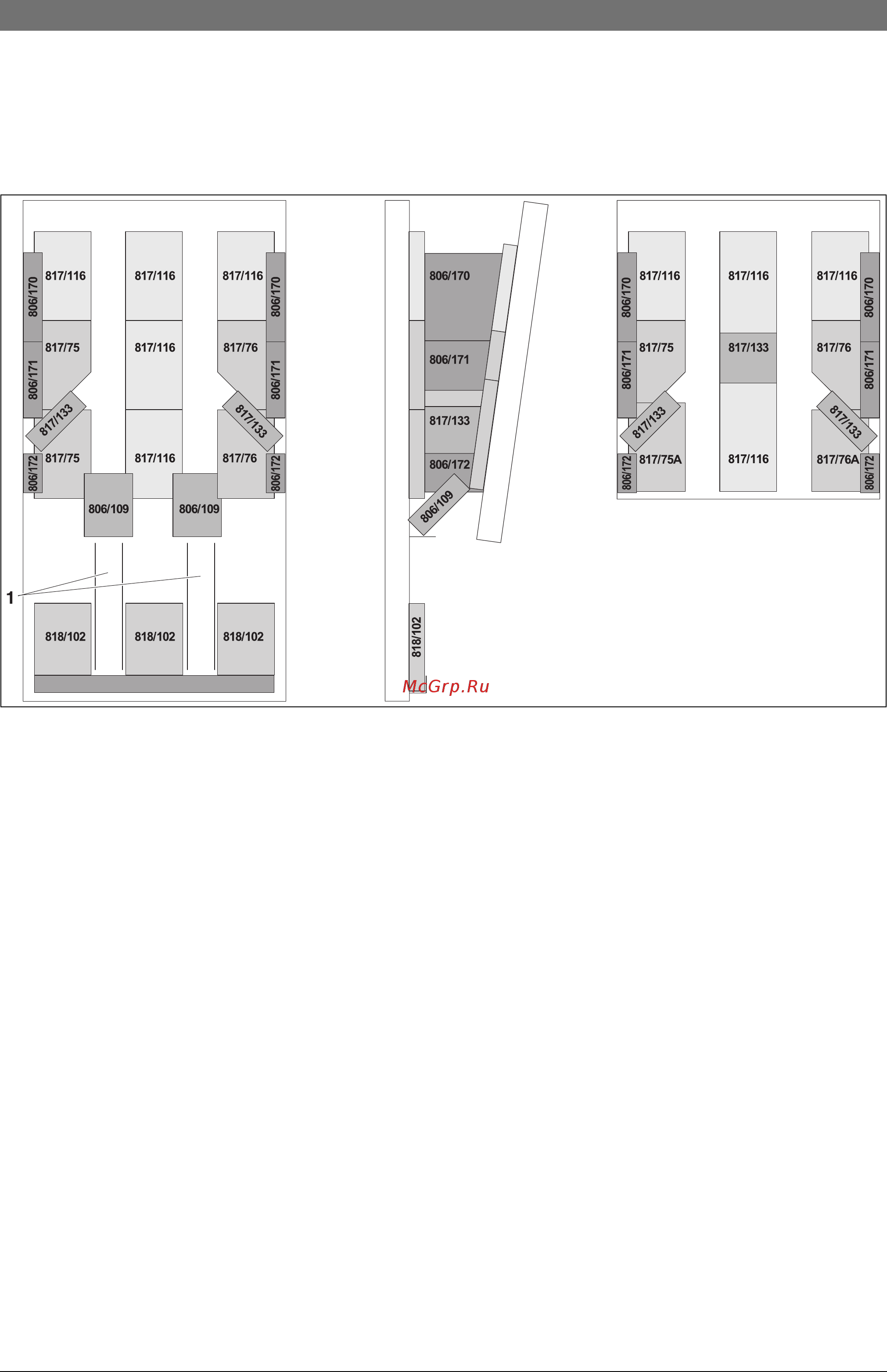

Рис. 16 Укладка шамотных кирпичей для типа 32D
1 Канал вторичного воздуха
