Информация о котле | 9
6 720 802 356 (2012/07)Solid 2000 B
2.11 Размеры и технические характеристики

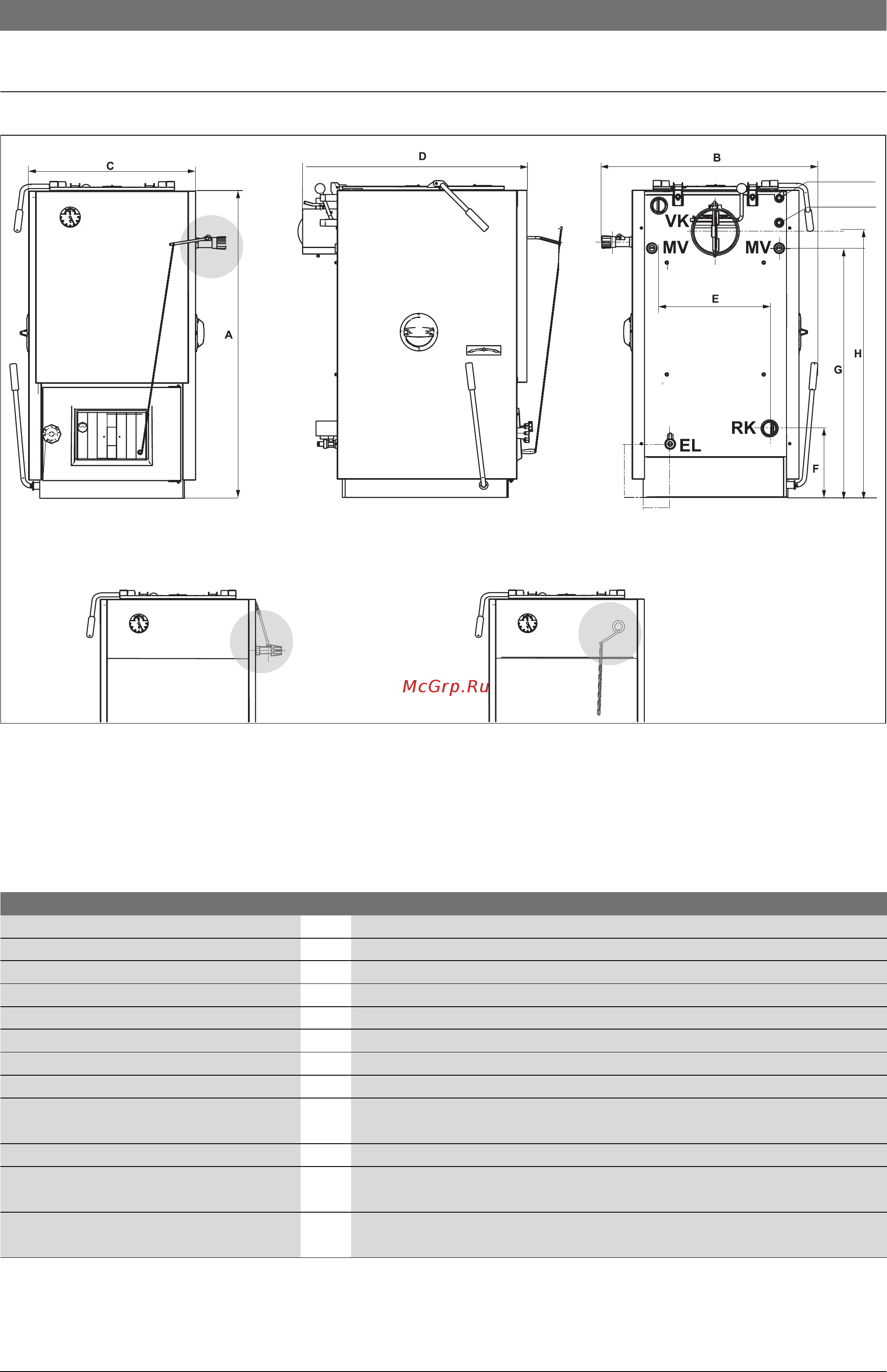

Рис. 4 Размеры и подключения
Подключения (размеры см. в следующей таблице):
VK = подающая линия котла
RK = обратная линия котла
EL =
слив (подключение крана для наполнения и слива)
MV = место замера термической защиты
VL-SWT = подающая линия предохранительного
теплообменника
RL-SWT = обратная линия предохранительного
теплообменника
2.11.1 Размеры
6 720 648 409-01.1T
12, 16, 20, 24, 25 MAX /27
RL-SWT
VL-SWT
I
K
32D
45D
Типоразмер котла Тип 12 16 20 24 25 Max/27 32 32D 45D
Высота A мм 875 990 1060 1045
Ширина C / (габарит) B мм 425/600 535/700 688/770
Глубина D мм 691/730 730/770 830/870 864/980
Расстояние между фланцами E мм 272 356 356 518
Высота фланца обратной линии F мм 181 224 224 224
Высота фланца подающей линии H мм 831 941 941 941
Высота подсоединения к дымоходу G
мм 725 858 858 840
Диаметр патрубка дымохода мм 145
1)
1) С переходником на 150 мм
145
1)
145
1)
180
Расстояние до крана наполнения и
слива ( I x K)
мм 206x135 260x125 358x150 358x175 550x276
Вес нетто кг 155 160 200 215 230 240 320
Подключение отопительного контура
- G 1 1/2"
наружная резьба
G 1 1/2" (DN70)
2)
наружная резьба
2) Для Чехии исполнение с фланцем DN70
DN70
наружная резьба
Подключение предохранительного
теплообменника
- G 1/2" наружная резьба
Таб. 4 Размеры
