22 | Монтаж
Solid 2000 B6 720 802 356 (2012/07)
3.13 Заполнение отопительной системы и
проверка герметичности
(опрессовка)
Перед пуском в эксплуатацию проверьте герметичность
отопительной системы для предотвращения утечек,
которые могут возникнуть во время работы.
Проверьте
котёл давлением, в 1,3 раза большим допустимого
рабочего давления (учитывайте давление
срабатывания предохранительного клапана).
Заполнение и проверка отопительной установки
приведена на примере закрытой отопительной
системы. Для осистем с естественной циркуляцией
действуйте в соответствии с местными нормами и
правилами (Æ глава 6.3, стр. 30).
B Подсоедините шланг к водопроводному крану.
B Наденьте заполненный водой шланг на кран для
заполнения и слива и закрепите его хомутом.
B Отрегулируйте предварительное давление
расширительного бака.
B Откройте кран для заполнения и слива.
B Медленно заполните котёл. При этом наблюдайте за
показаниями манометра.

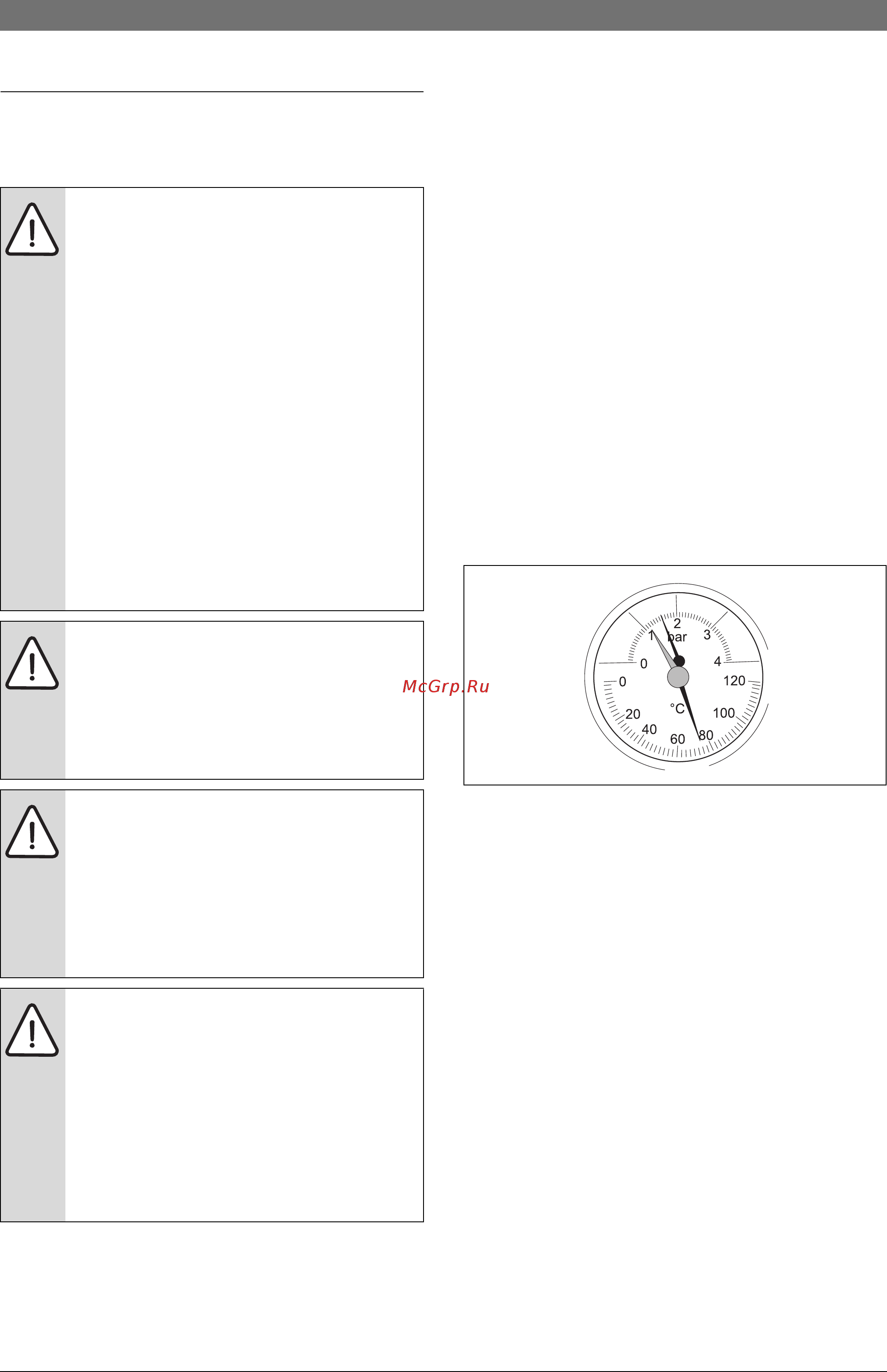

Рис. 18 Манометр
B Закройте водопроводный кран и кран для
заполнения и слива, когда достигнуто необходимое
давление.
B Выпустите воздух из отопительной системы через
воздушные клапаны на отопительных приборах.
B Если давление снизится из-за удаления воздуха, то
добавьте воду.
B
Проведите проверку герметичности (опрессовку) в
соответствии с местными нормами.
B После проверки герметичности восстановите
работу всех отключённых приборов.
B После проведения опрессовки котла и при
отсутствии протечек установите правильное
рабочее давление.
B Убедитесь, что все приборы регулирования,
измерения давления и предохранительные
устройства работают правильно.
B Отсоедините шланг от крана для заполнения и
слива.
B Занесите рабочее давление и качество воды в
инструкцию по эксплуатации.
ОПАСНО: Возможно получение травм и/или
повреждение оборудования из-за высокого
давления при испытании на герметичность!
При высоком давлении возможно повреждение
приборов контроля давления, регулирующей
арматуры, предохранительных устройств и
котлового блока
.
B После заполнения проверьте котёл
давлением, соответствующим давлению
срабатывания предохранительного
клапана.
B Учитывайте максимально допустимое
давление для установленных компонентов.
B
Убедитесь, что все приборы регулирования,
измерения давления и предохранительные
устройства после опрессовки работают
правильно.
ВНИМАНИЕ: угроза здоровью из-за
загрязнения питьевой воды!
B
Выполняйте требования национальных норм
и правил для предотвращения загрязнения
питьевой воды.
B Выполняйте нормы EN 1717.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования при низких температурах!
Если отопительная система с трубо-
проводами не защищена от замерзания:
B
Заполните отопительную систему антифризом
(разрешено использовать только
Antifrogen N)
.
УВЕДОМЛЕНИЕ:
возможно повреждение
оборудования из-за плохого качества воды!
При частом добавлении воды отопительная
система может выйти из строя в результате
коррозии и образования накипи.
B Выполняйте требования к воде для
заполнения и подпитки, приведённые в
документации для проектирования и в
каталоге.
