18 | Монтаж
Solid 2000 B6 720 802 356 (2012/07)
3.12 Демонтаж вертикальной решётки и
укладка шамотных кирпичей
B Уложите шамотные кирпичи в котёл как показано на
рисунке.
Вертикальную решётку и шамотные кирпичи можно
вынимать для лучшей чистки котла.
Типы 12, 16
Средние и боковые кирпичи могут отвалиться при
транспортировке, поэтому они поставляются в
зольном ящике.
B Поднимите вертикальную решётку вверх из опоры и
выньте её из котла через загрузочную заслонку или
через зольную дверцу.
B Шамотные кирпичи расположите так, чтобы
средний кирпич на стороне охлаждающего ребра
находился на опоре, а на другой стороне лежал на
переднем охлаждающем ребре.
B Установите шамотный кирпич в топочную камеру.
Опора служит для перемещения среднего
шамотного кирпича при чистке канала вторичного
воздуха. После монтажа шамотный кирпич должен
находиться у бокового упора.
B Установите вертикальную решётку в опору.

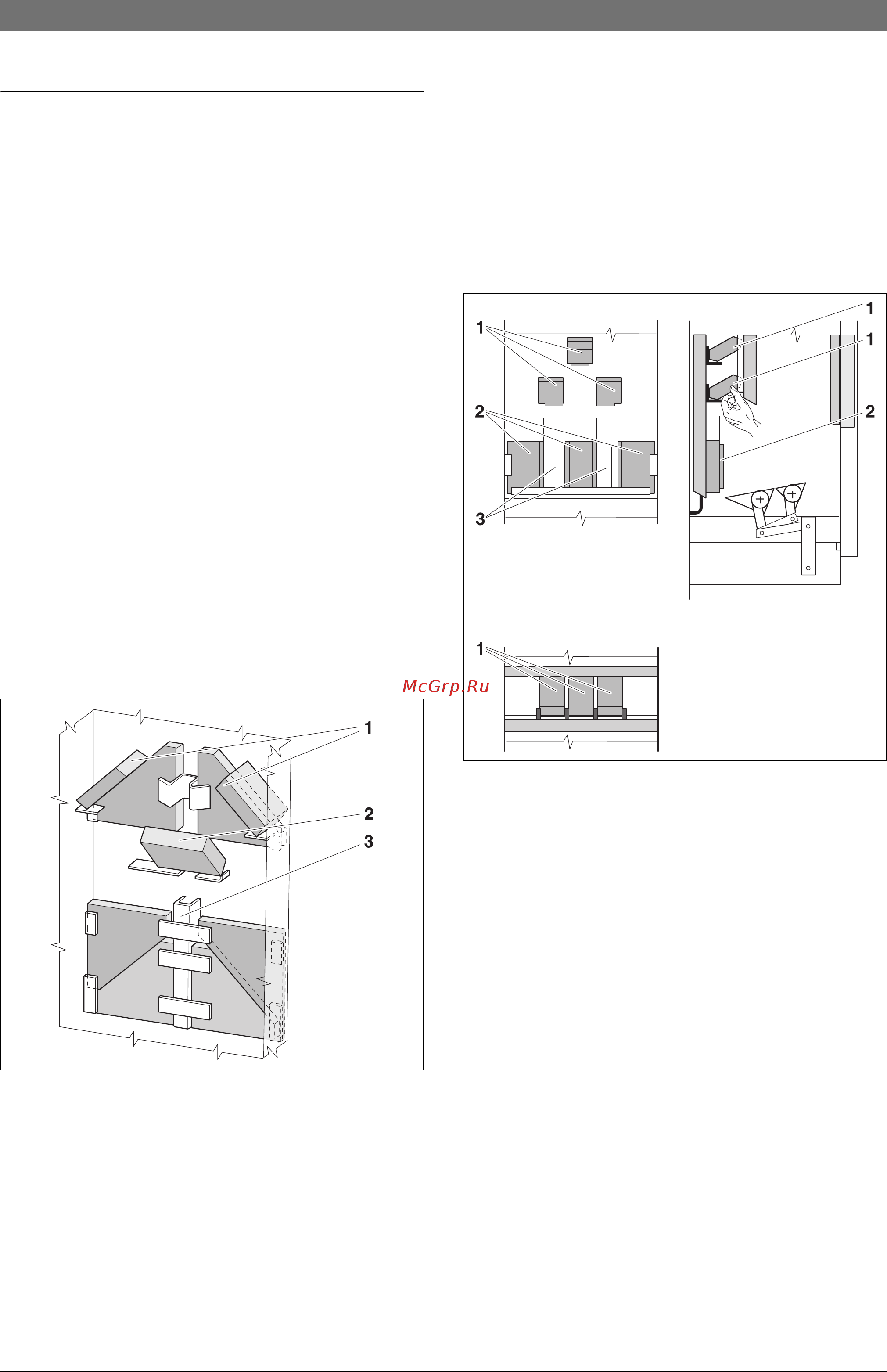

Рис. 13 Укладка шамотных кирпичей для типов 12, 16
1 Шамотные кирпичи
2 Средний шамотный кирпич
3 Канал вторичного воздуха
Типы 20, 24
B Поднимите вертикальную решётку вверх из опоры и
выньте её из котла через загрузочную заслонку или
через зольную дверцу.
B Уложите средние кирпичи на опоры в топочной
камере.
B Установите верхние шамотные кирпичи.
B Установите вертикальную решётку в опору.
Рис. 14 Укладка шамотных кирпичей у типов 20, 24
(вид спереди, сбоку и сверху)
1 Верхние шамотные кирпичи
2 Средние шамотные кирпичи
3 Канал вторичного воздуха
