Монтаж | 15
6 720 802 356 (2012/07)Solid 2000 B
B Закрепите соединительный участок к котлу
заклепкой 5 мм или винтом в предусмотренном для
этого отверстии. Соединительный участок должен
быть как можно короче и иметь уклон от котла
вверх к дымовой трубе.
B Соединительный участок, который крепится только
в дымовой трубе и одевается на патрубок котла,
нужно монтировать очень тщательно, чтобы он не
отвалился.
B Дополнительно закрепите трубы длиной более 2 м.
Все части соединительного участка должны быть
выполнены из негорючих материалов.

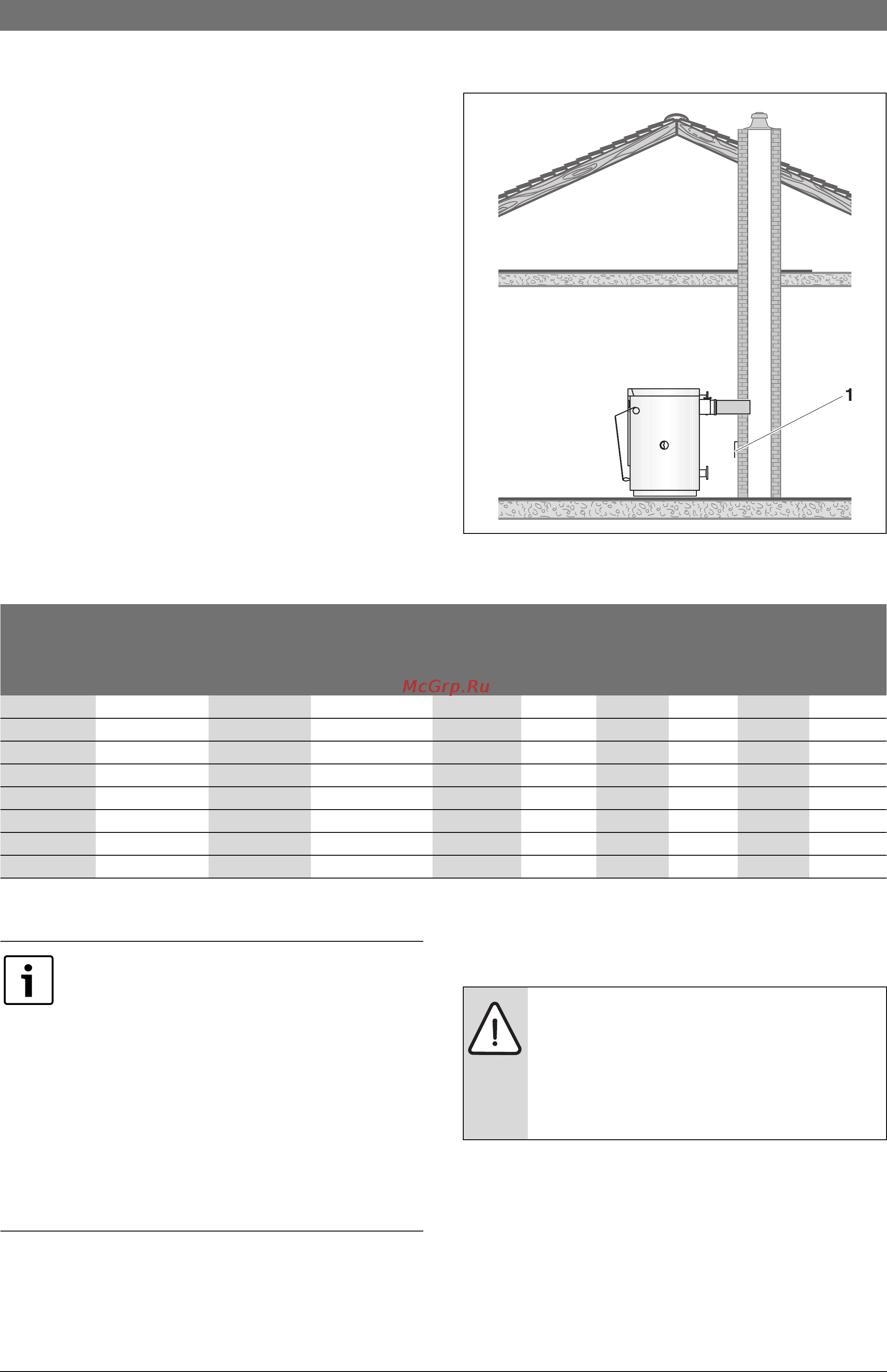

Рис. 10 Подключение к отводу дымовых газов
1 Ограничитель тяги
3.8.2 Организация поступления приточного
воздуха
Котёл Топливо
Мощность
кВт
Необ-
ходимое
разрежение
Па
Расход
воздуха
м
3
/ч
D
внутр
=
160 мм
м
D
внутр
=
180 мм
м
D
внутр
=
200 мм
м
D
внутр
=
250 мм
м
D
внутр
=
300 мм
м
12 Бурый уголь 13,5 18 31,8 5 55xx
16 Бурый уголь 16 18 37,7 6 55xx
20 Бурый уголь 20 30 53,3 7 655x
24 Бурый уголь 24 30 62,4 9 887x
25 Max/27 Бурый уголь 27 30 59,6 10 9887
32 Бурый уголь 32 30 69,0 10 9888
32D дрова 28 26 56,2 8 7777
45D дрова 45 36 69,0 x 11 10 99
Таб. 7 Рекомендуемая минимальная высота дымовой трубы и потребность в воздухе в зависимости от номинальной
мощности
Данные в таблице 7 являются только
ориентировочными значениями.
Разрежение в дымовой трубе зависит от
диаметра, высоты, шероховатости
поверхности дымовой трубы и от разницы
температур между сжигаемым топливом и
наружным воздухом. Мы рекомендуем
применять дымовую трубу с оголовком.
B Поручите выполнение точного расчёта
дымовой трубы специалистам по
отопительной технике или по
дымовым трубам.
ОПАСНО: угроза для жизни из-за
недостатка кислорода в помещении, где
установлен котёл!
B Обеспечьте достаточное поступление
свежего воздуха через отверстия в
наружной стене.
