16 | Монтаж
Solid 2000 B6 720 802 356 (2012/07)
3.9 Выполнение гидравлических
подключений
При использовании бака-накопителя горение
происходит в оптимальной рабочей точке как
относительно потребления энергии, так и выбросов
вредных веществ. Тепло, которое в момент его
производства не идёт на отопление, накапливается в
баке-накопителе. Когда израсходовано топливо в
котле, то сохранённое тепло из бака поступает в
отопительный контур.
Бак-накопитель позволяет котлу работать в полностью
автоматическом режиме (при использовании
соответствующей системы управления). Кроме того,
котёл можно реже загружать топливом. Это наряду с
техническими преимуществами позволяет улучшить
комфорт отопления.
Применяйте для подключения фланцы из поставки.
B Подключите обратную линию к штуцеру RK.
B Подключите подающую линию к штуцеру VK.
B Подключите вход и выход охлаждающей воды к
предохранительному теплообменнику (VL-SWT,
RL-SWT).
B Установите датчик температуры термической
защиты в точку замера (MV).
B
Второе отверстие для замеров закройте заглушкой.

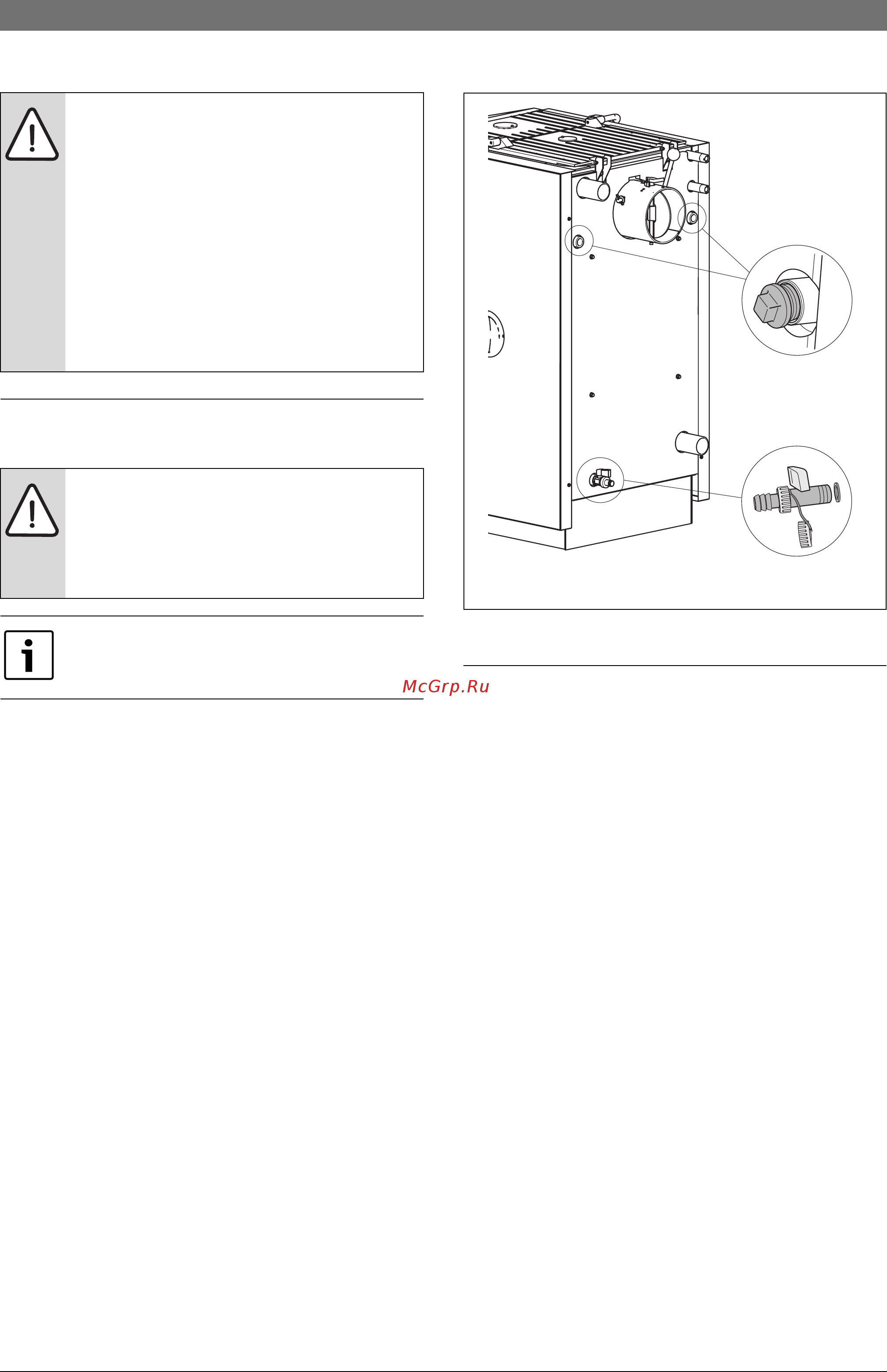

Рис. 11 Выполнение гидравлических подключений
3.10 Кран для заполнения и слива
B Установите кран для заполнения и слива воды с
уплотнением в резьбовое отверстие EL.
ОПАСНО: опасность получения травм/
повреждения оборудования из-за недостатка
воздуха для горения!
Из-за недостатка воздуха для сгорания
топлива возможно засмоливание дымоходов
и образование полукоксового газа.
B Обеспечьте достаточное поступление
свежего воздуха через отверстия в
наружной стене.
B Предупредите потребителя о том, что эти
отверстия должны всегда оставаться
открытыми.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неплотных
соединений!
B
Все трубы до подключения к котлу следует
прокладывать без напряжений.
Для экономичной работы мы рекомендуем
установить бак-накопитель.
6 720 648 407-07.1T
VK
RK
EL
