10
Инструкция по монтажу Logano G334 WS • Издание 2013/04
Оставляем за собой право на изменения!
Монтаж3
Наденьте на стяжные гайки ключи с трещоткой и
равномерно стяните секции котла.
Ослабьте и снимите стяжное устройство.
Все остальные средние секции подготовьте и
соедините ниппелями также, как было описано
выше.
3.4 Установка анкерных штанг
Вставьте анкерные штанги с надетыми
тарельчатыми пружинами в литые выступы
рядом со ступицами котла.
На каждой стороне анкерной штанги должно быть
одинаковое количество тарельчатых пружин.
Затяните гайки вручную.
Затяните гайки на анкерных штангах ключом на
1- 1½ оборота (15 Нм).
Ослабьте и снимите стяжной инструмент.

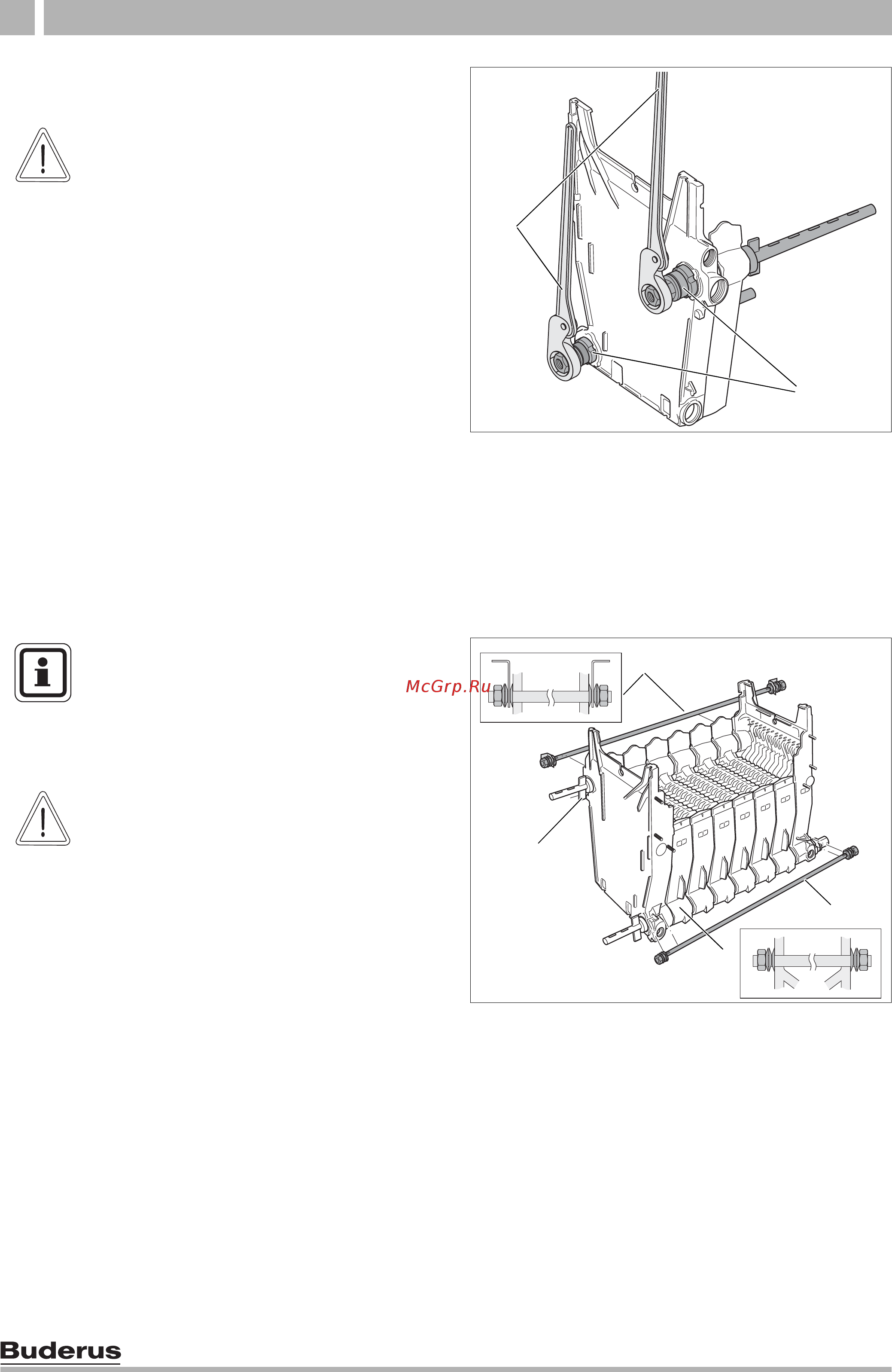

Рис. 8 Стягивание секций котла ключом с трещоткой
Поз. 1: ключ с трещоткой
Поз. 2: стяжные гайки
2
1
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ КОТЛА
из-за неплотного прилегания секций.
Учтите, что за одну операцию
можно стягивать не более одного
ниппельного соединения (одно
ниппельное соединение состоит из
двух секций).
Нельзя перекашивать ниппель в
ступице секции.
После соприкосновения секций
следует прекратить дальнейшее
сжатие.
Рис. 9 Установка анкерных штанг – расположение
тарельчатых пружин
Поз. 1: стяжной инструмент 1.2
Поз. 2: анкерные штанги с установленными
тарельчатыми пружинами и гайками
Поз. 3: литые выступы
2
2
1
3
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Установите анкерные штанги до
снятия стяжного инструмента!
Запрещается снимать стяжной
инструмент раньше.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильной сборки
тарельчатых пружин.
Следите за тем, чтобы тарель-
чатые пружины на анкерных
штангах были расположены
широкой частью друг к другу.
