Монтаж 3
17
Оставляем за собой право на изменения!
Инструкция по монтажу Logano G334 WS • Издание 2013/04
Установите коллектор на уплотнительные
полосы и закрепите по бокам четырьмя винтами.
3.12 Монтаж теплоизоляции
Навесьте сверху заднюю стенку котла на кулачки
конечной секции и закрепите двумя винтами.
Проложите уплотнительный шнур снизу на
задней стенке и закрепите уголок тремя винтами.

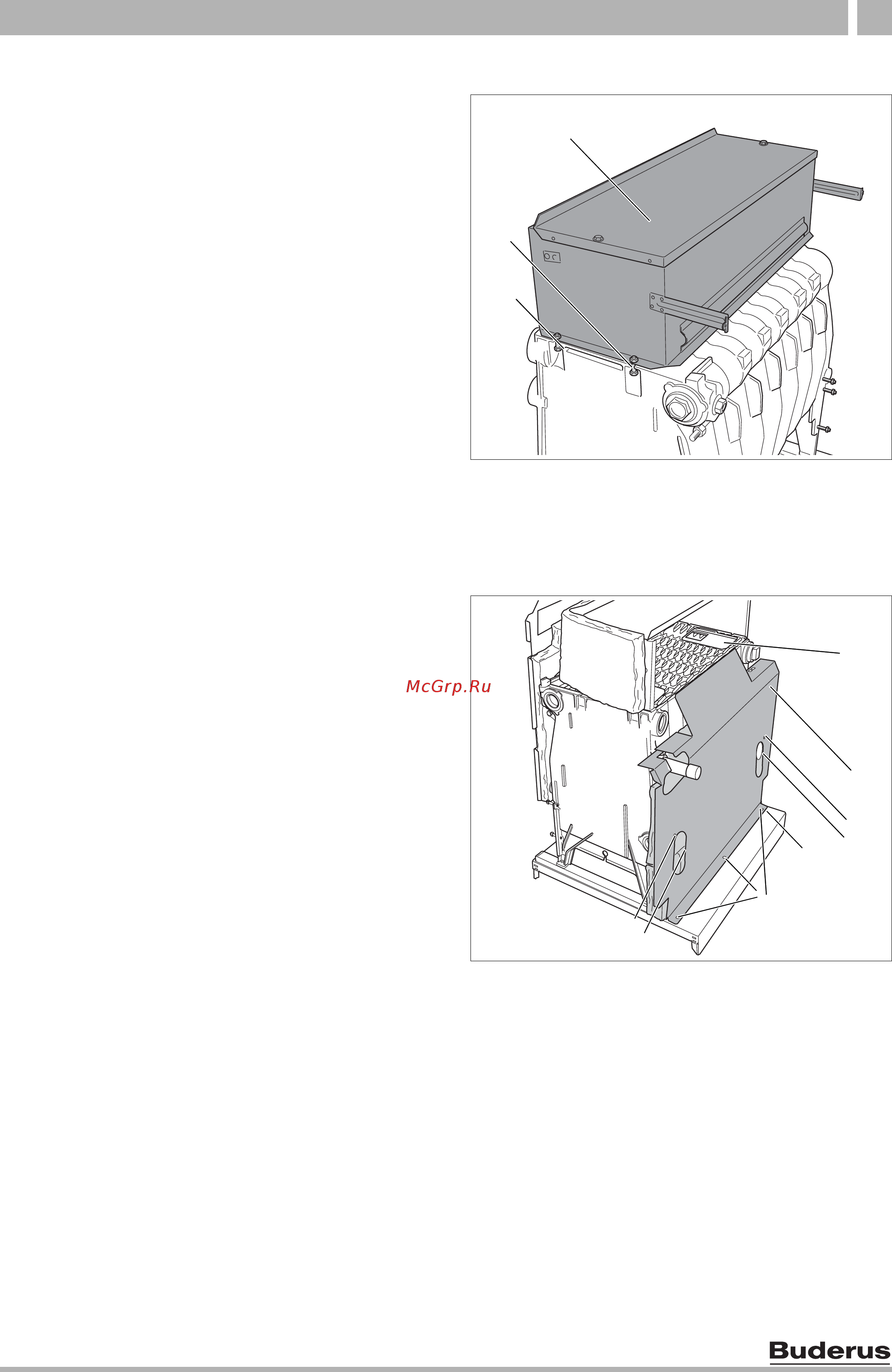

Рис. 19 Установка сборного коллектора дымовых газов
Поз. 1: коллектор дымовых газов
Поз. 2: винты
1
2
2
Рис. 20 Монтаж теплоизоляции на задней стенке
котла
Поз. 1: задняя стенка котла
Поз. 2: винты задней стенки
Поз. 3: кулачки конечной секции
Поз. 4: уголок
Поз. 5: винты крепления уголка
Поз. 6: дроссель (только для Бельгии)
5
4
1
3
3
2
2
6
