Инструкция по монтажу Logano G334 WS • Издание 2013/04
Оставляем за собой право на изменения!
Монтаж3
3.6 Установка котла
Положите деревянный брус перед передней
стороной котла.
Переверните через брус и установите котел.
3.7 Монтаж в стесненных условиях
Смонтируйте две первых секции котла, как
описано выше, глава 3.1: "Подготовка секций
котла", стр.6 до глава 3.3: "Стягивание верхней и
нижней ступиц секций котла", стр.8.
Наденьте опорные башмаки на опоры
(Рис.10,стр.11).
Положите опорную площадку и разместите на
ней опорные планки, глава 3.5 "Установка
опорной площадки",стр.11.
Положите деревянный брус на опорную
пл
ощадку.

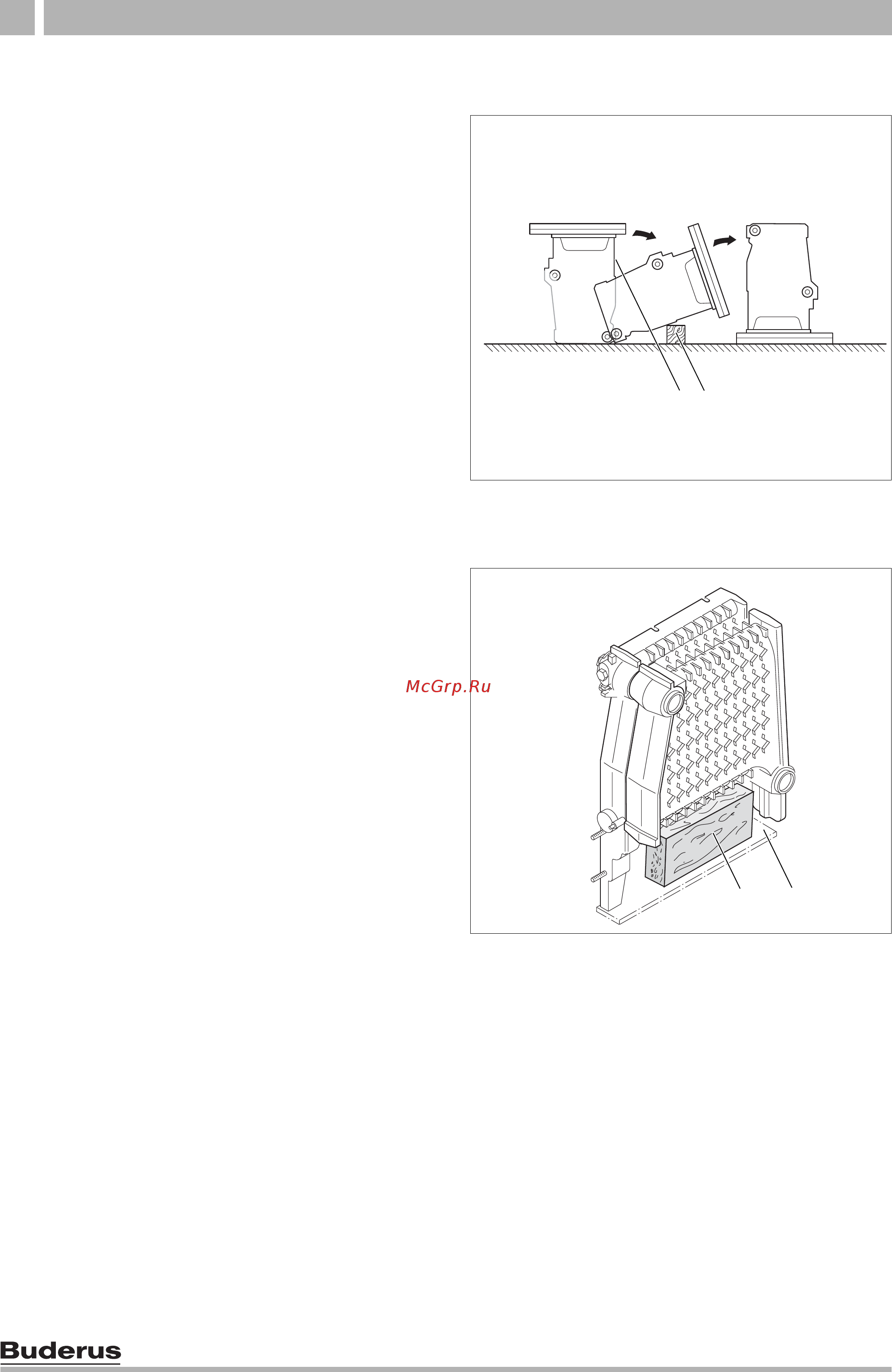

Рис. 12 Установка котла
Поз. 1: передняя сторона
Поз. 2: деревянный брус
1
2
Рис. 13 Установка котла
Поз. 1: деревянный брус
Поз. 2: опорная площадка
1
2
