Buderus Logano G334 WS 135 [18/24] Монтаж 3
![Buderus Logano G334 WS 135 [18/24] Монтаж 3](/views2/1421943/page18/bg12.png)
18
Инструкция по монтажу Logano G334 WS • Издание 2013/04
Оставляем за собой право на изменения!
Монтаж3
Уложите первый слой теплоизоляции тканью
внутрь к коллектору.
Второй слой теплоизоляции уложите на первый
слой тканью наружу.
В разрез на обоих слоях должен войти правый
кронштейн.
Наденьте на шпильки распорные втулки.
Установите промежуточную стенку на шпильки и
выровняйте ее.
Затяните гайки с шайбами и прикрепите стенку
двумя саморезами к кронштейнам.

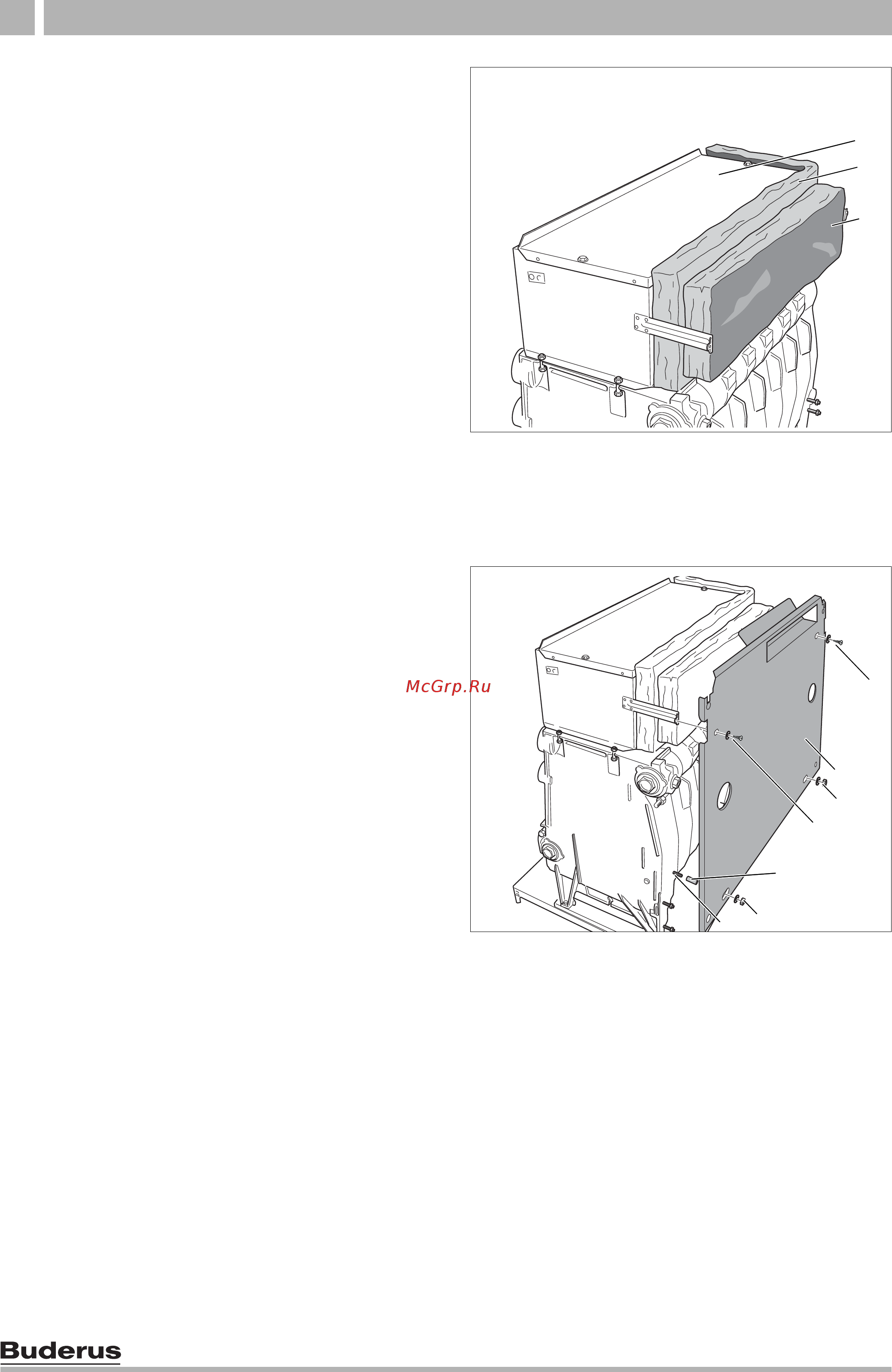

Рис. 21 Установка теплоизоляции на коллектор
дымовых газов
Поз. 1: коллектор дымовых газов
Поз. 2: первый слой теплоизоляции
Поз. 3: второй слой теплоизоляции
2
3
1
Рис. 22 Монтаж промежуточной стенки котла
Поз. 1: саморезы
Поз. 2: промежуточная стенка
Поз. 3: распорная втулка
Поз. 4: гайка
Поз. 5: шпилька
1
1
4
2
4
3
5
