1.5 Инструменты, материалы и вспомогательные средства

Для монтажа отопительного котла требуется

стандартный набор инструментов, обычно

необходимый для работ с системой отопления, а

также с газо- и водопроводом.

Кроме того, потребуются следующие инструменты:

– шприц для силиконовой мастики

– кисточка для котловой шпатлевки

– уплотняющая масса для резьбовых

соединений/силиконовая мастика

– кисточка для уплотняющего сурика

– стяжной инструмент, размер 1.2

1.6 Утилизация

 При утилизации упаковки отопительного котла

соблюдайте экологические нормы.

Стяжной инструмент, размер 1.2

Секции Стяжной

инструмент на

одну ступицу

котла

Удлинительные

элементы на

одну ступицу

котла

Длина

(общая),

мм

3 – 7 1 1 1575

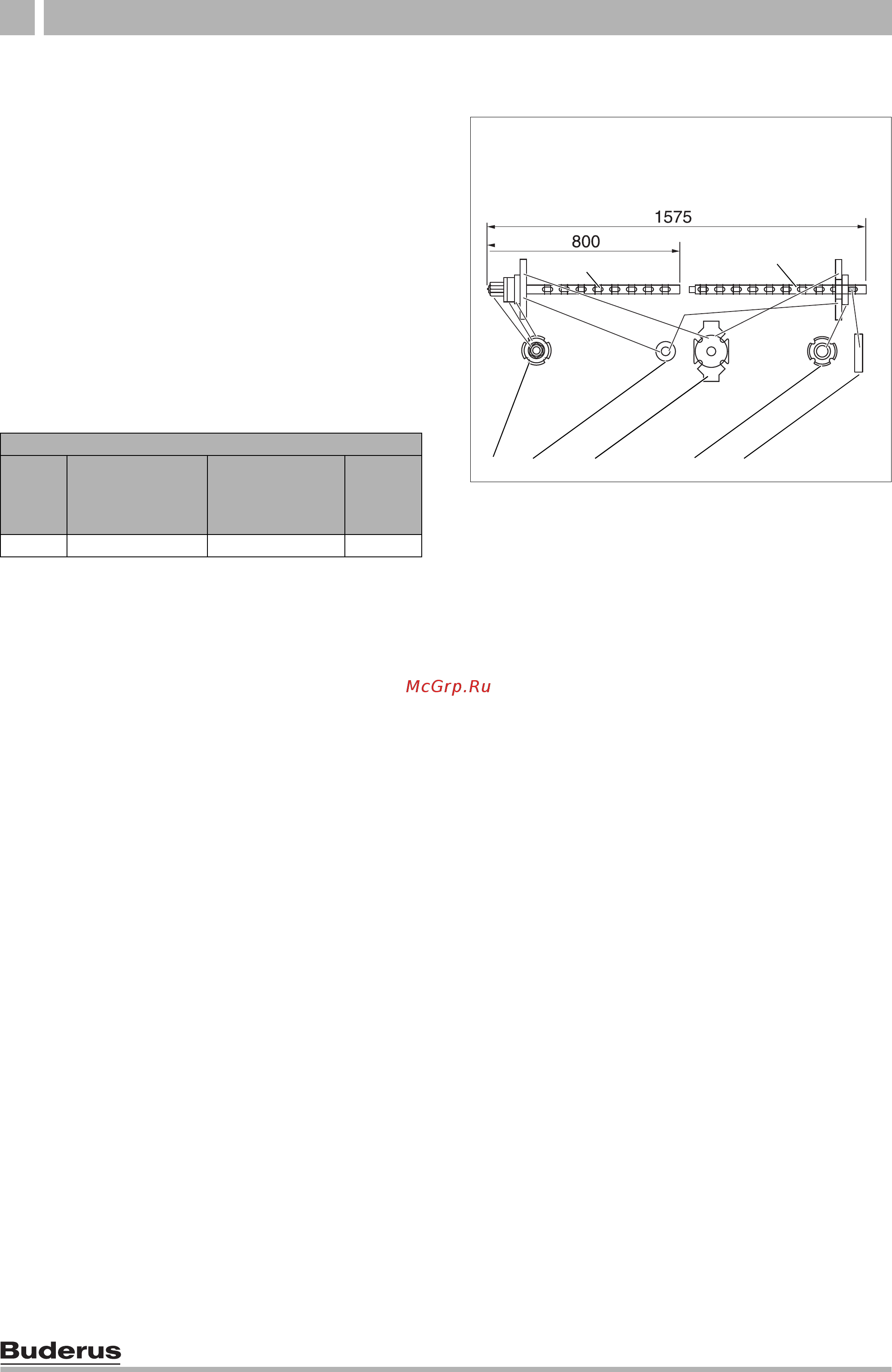

Рис. 1 Стяжной инструмент, размер 1.2

Поз. 1: стяжная штанга

Поз. 2: удлинительный элемент

Поз. 3: клин

Поз. 4: контрфланец

Поз. 5: дополнительный фланец (Ø 135 × 25 –

окружность центров отверстий)

Поз. 6: дополнительный фланец (Ø 80 × 25)

Поз. 7: стяжная гайка (фланец с гайкой)
