Монтаж 3
7
Оставляем за собой право на изменения!
Инструкция по монтажу Logano G334 WS • Издание 2013/04
Очистите уплотнительные поверхности ступиц
котла ветошью, пропитанной бензином.
Равномерно смажьте суриком уплотнительные
поверхности ступиц.
Смажьте уплотнительные кромки адгезионным
составом (грунтовочной краской).
Очистите ниппель ветошью, смоченной в
бензине.
Равномерно нанесите сурик на ниппель.
Вставьте ниппели в верхнюю и нижнюю ступицы
задней секции и забейте их деревянным или
резиновым молотком сил
ьными уда
рами крест-
накрест.
При образовании заусенцев их надо удалить
напильником.

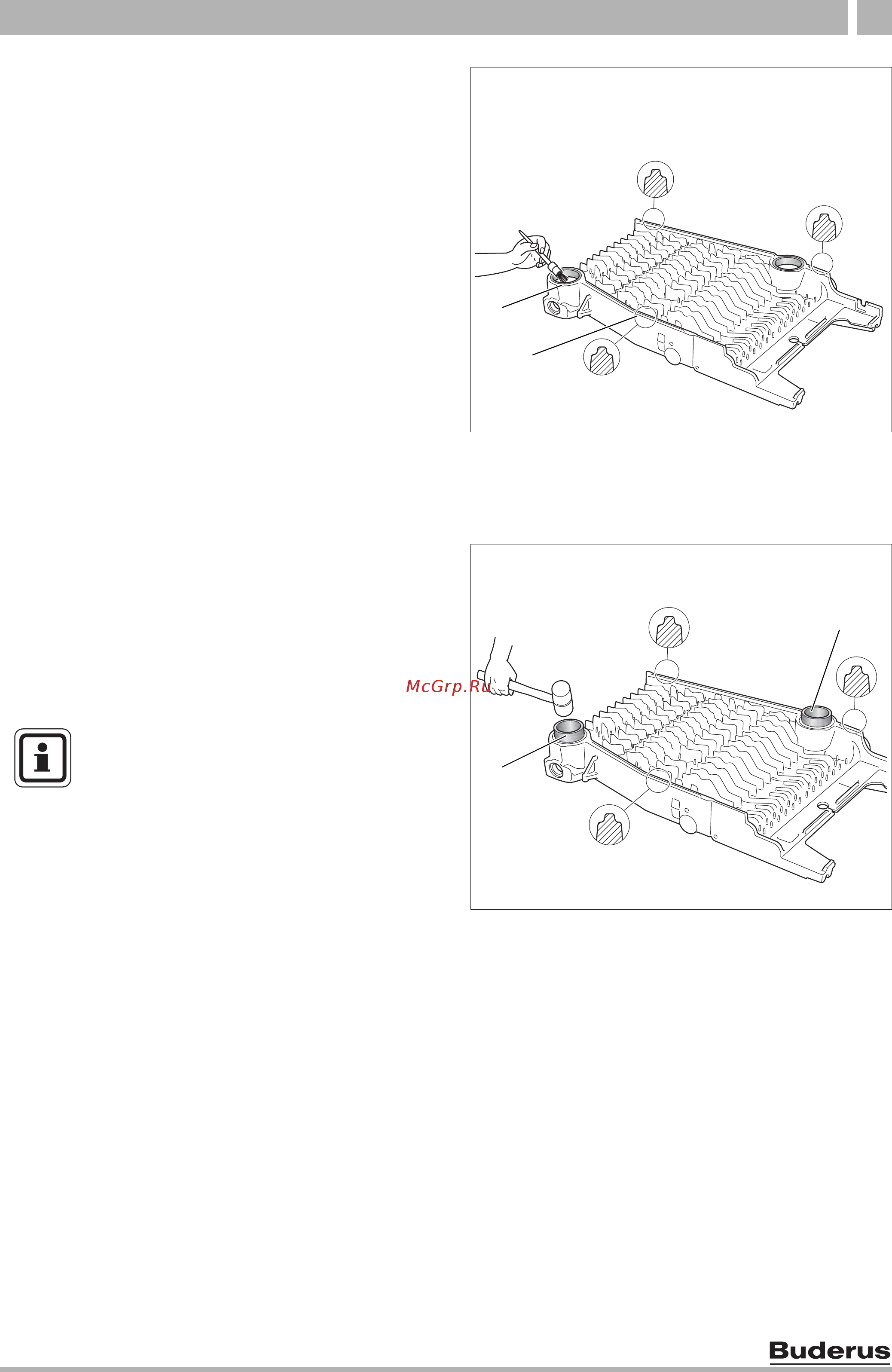

Рис. 3 Смазка ступиц и уплотнительных кромок
Поз. 1: уплотнительные поверхности ступиц котла
Поз. 2: уплотнительная кромка
2
1
Рис. 4 Установка ниппеля
Поз. 1: ниппель в ступице котла
1
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
После забивания ниппели должны
выступать из ступиц примерно на
20 мм.
