Монтаж 3
13
Оставляем за собой право на изменения!
Инструкция по монтажу Logano G334 WS • Издание 2013/04
Установите секции котла (конечную и среднюю).
При этом конечную секцию установите на
опорную планку, а среднюю секцию обоприте на
брус.
Скрепите конечную секцию болтами с опорной
планкой и опорной площадкой, глава 3.5:
"Установка опорной площадки", стр.11.
Все остальные средние секции подготовьте и
соедините ниппелями также, как было описано
выше. При этом передвигайт
е деревянный
брус.
После монтажа последней конечной секции
удалите брус.
Установите анкерные штанги (стр.10).
3.8 Монтаж подпиточной трубы и
соединительного элемента
Вставьте соединительный элемент в
обратную линию.
Вставьте подпиточную трубу в ступицу.
Вверните винты с крестовым шлицом B 4,8 × 22.
Вверните в конечные секции удаленные ранее
заглушки с новыми уплотнениями.
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
при падении секций котла.
При установке частично
смонтированных секций следите за
тем, чтобы они не упали.

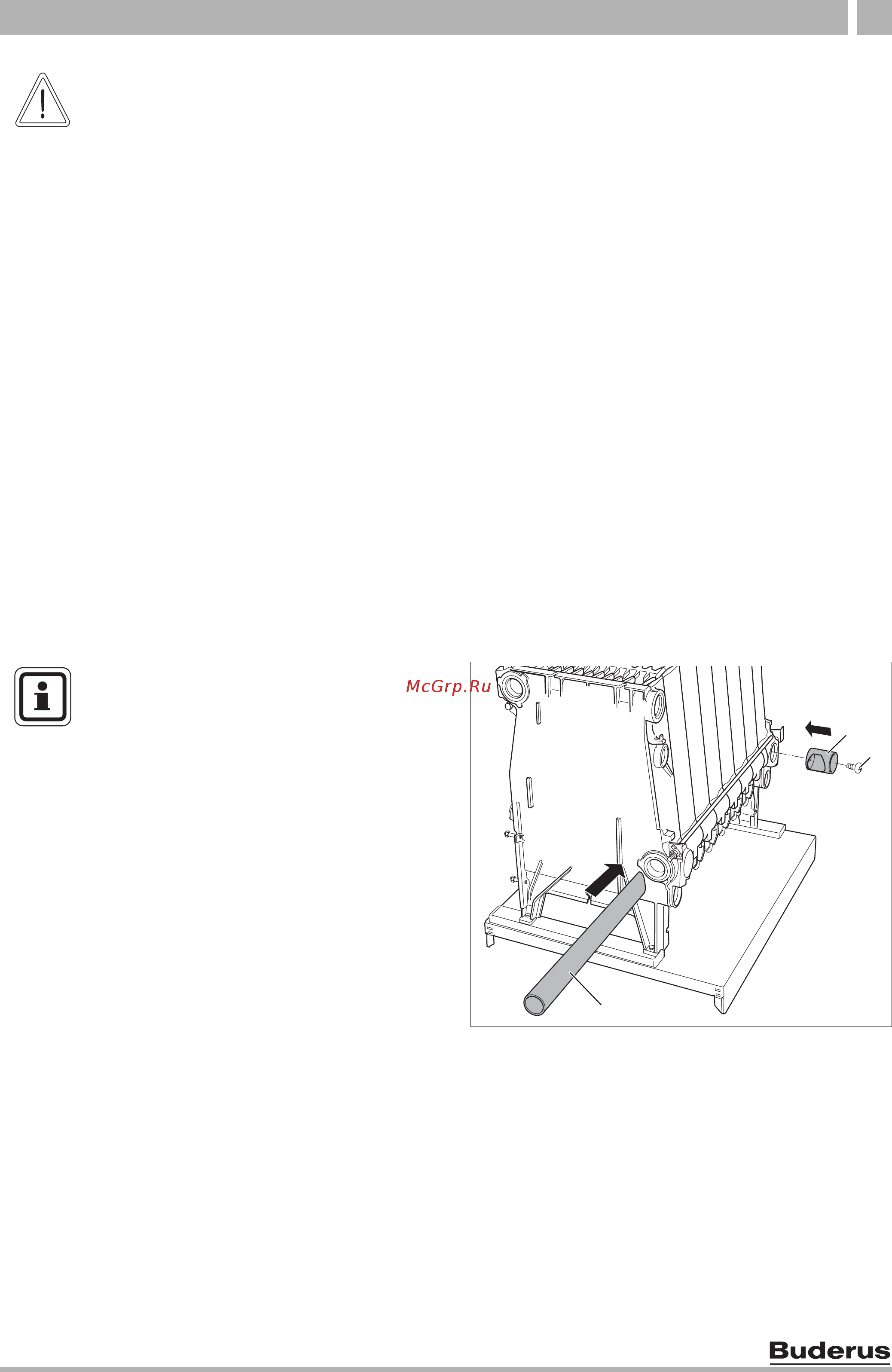

Рис. 14 Установка подпиточной трубы и
соединительного элемента
Поз. 1: подпиточная труба
Поз. 2: винты с крестовым шлицом M4,8× 22
Поз. 3: соединительный элемент
3 2 1
4
4
2
1
3
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Если сзади котла недостаточно места,
то перед монтажом соединительного
элемента нужно сначала вставить
подпиточную трубу спереди котла
(не забудьте установить уплотнение
для ступицы котла).
