6
Инструкция по монтажу Logano G334 WS • Издание 2013/04
Оставляем за собой право на изменения!
Монтаж3
3 Монтаж
Монтажный материал находится в коробках с
поставляемым оборудованием.
3.1 Подготовка секций котла
Выверните две заглушки из обеих
конечных секций.
Положите левую конечную секцию
горизонтально на пол.
Очистите ступицы котла наждачной бумагой
и ветошью.
При наличии заусенцев их надо удалить
напильником.
При необходимости прочистите уплотнительные
кромки проволочной щеткой и ветошью.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
В глава 3.7 "Монтаж в стесненных
условиях",стр.12 приведены
рекомендации и советы, которые
облегчат установку котла в тесном
помещении.

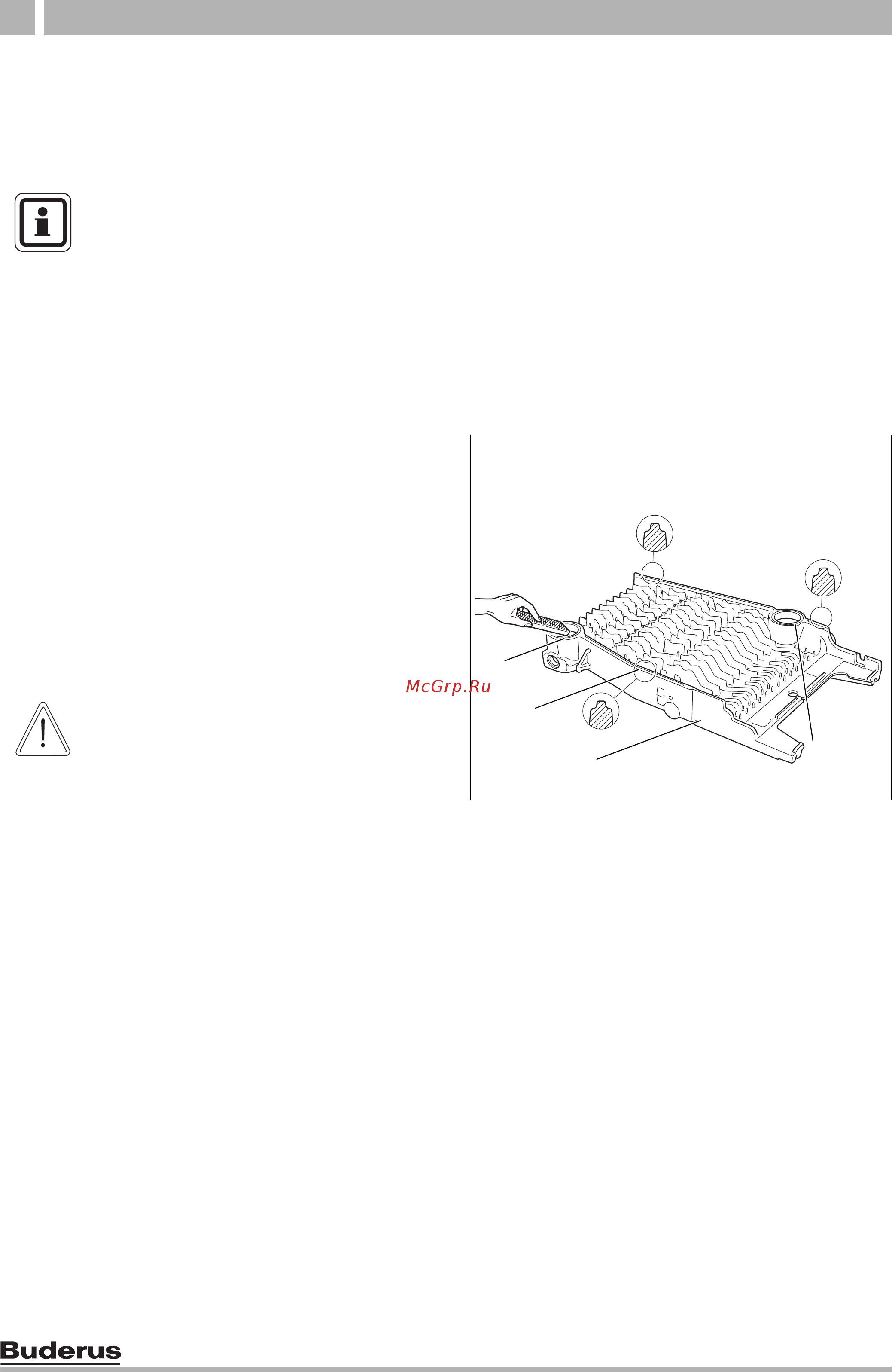

Рис. 2 Удаление заусенцев
Поз. 1: левая конечная секция в горизонтальном
положении
Поз. 2: ступицы котла
Поз. 3: уплотнительная кромка
2
3
2
1
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ОЖОГОВ/
ОПАСНО ДЛЯ ЗДОРОВЬЯ
из-за вредных паров и
легковоспламеняющихся чистящих
средств.
При работе с суриком, чистящими и
адгезионными средствами
(грунтовочной краской) необходимо
обеспечить хорошую вентиляцию
помещения, где устанавливается
оборудование.
Запрещается использование
чистящих средств вблизи огня, искр
и раскаленных предметов.
Соблюдайте указания по
безопасному применению средств,
приведенные их произв
одителями.
