![Buderus Loganova EN 20 Инструкция по эксплуатации онлайн [42/48] 355253](/views2/1423025/page42/bg2a.png)
6
Панель управления
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
42
Экран настройки „Добавление масла“
На этом экране можно включить заполнение
газового двигателя новым маслом.
Эта функция требуется при замене масла, чтобы
после слива отработанного масла залить в картер
двигателя новое.
Если картер двигателя не заполнен, то блок-ТЭС
после команды старта не запустится по
неисправности.

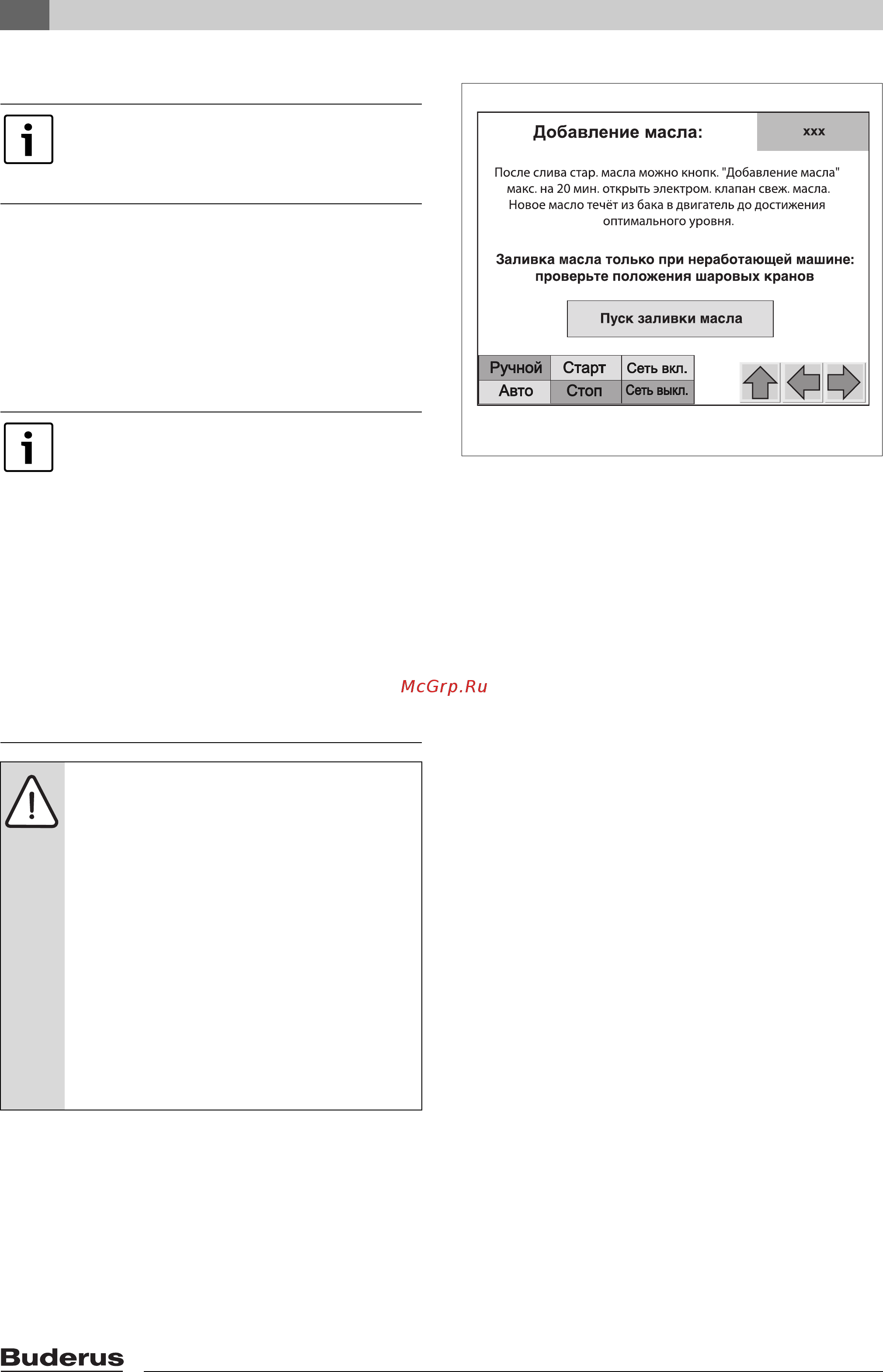

Рис. 32 Экран настройки „Добавление масла“
После нажатия поля „Пуск заливки масла“,
максимум на 20 минут открывается
электромагнитный клапан.
Процесс заполнения контролируется системой
регулирования уровня масла и прекращается при
достижении „максимального уровня“.
Замену масла должны выполнять
только специалисты изготовителя или
уполномоченного изготовителем
специализированного предприятия.
Перед заменой масла остановите блок-
ТЭС и защитите её сервисным
выключателем от случайного
включения. Затем проверьте,
достаточно ли имеется масла в
масляном баке. Прежде чем слить
отработанное масло, закройте шаровой
кран „добавления нового масла“ на
масляном баке. Добавление нового
масла можно включить только на
неработающем двигателе. После слива
отработанного масла закройте шаровой
кран „старого масла“ и откройте кран
„добавления нового масла“ на
масляном баке.
ОПАСНО: угроза для жизни от
автоматического пуска блок-ТЭС
Блок-ТЭС запускается автоматически
от внешнего сигнала.
Если блок-ТЭС выключается
сервисным выключателем, например,
для проведения технического
обслуживания, то нужно защитить этот
выключатель от случайного
включения.
B Установите сервисный выключатель
на электрошкафу в положение 0
(„Техобслуживание“).
B Выньте ключ из сервисного
выключателя.
6 720 645 148-18.1TL
