6
Панель управления
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
41
TN (Интегральная часть или время изодрома)
При неизменной разнице на входе значение на
выходе возрастает (интегрируется). Это может
служить для того, чтобы разницу на входе довести
до нуля, что невозможно при чистом П-
регулировании. Уменьшение этого коэффициента
ведёт к ускорению реакции регулятора.
TV (Дифференциальная часть)
Предназначена для улучшения реакции на
неожиданные изменения заданного значения и
общей частотной характеристики. При правильном
расчёте этого значения температура раньше
достигает заданной величины и быстрее проходит
неустановившийся процесс.
Экран настройки „Точка старта температуры
обратной линии“
У блок-ТЭС без вышестоящего управления
команда старта может подаваться по температуре
обратной линии отопительной системы.

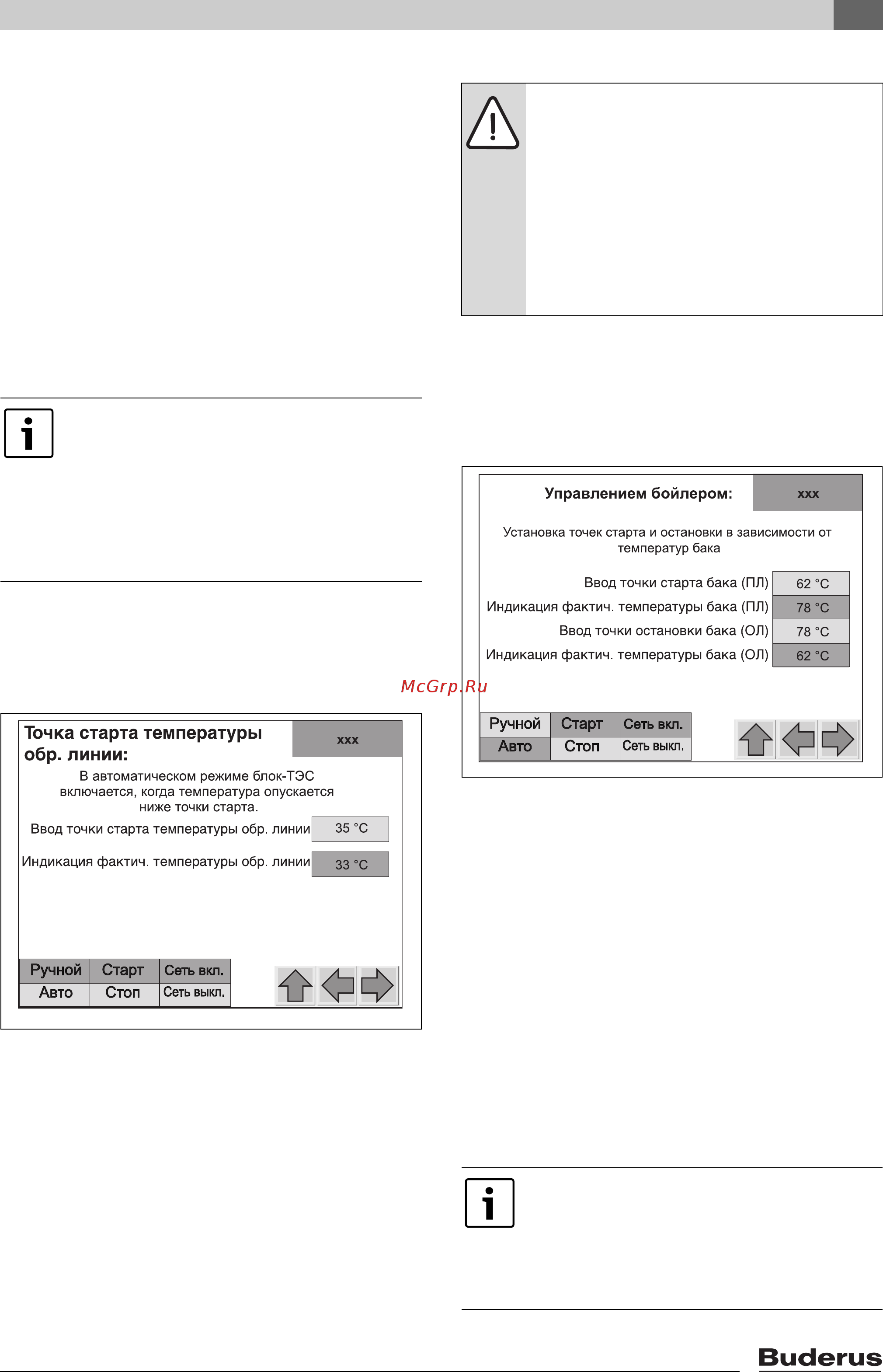

Рис. 30 Экран настройки „Точка старта
температуры обратной линии“
При такой конфигурации блок-ТЭС запускается,
как только температура обратной линии
опускается ниже заданной „Точки старта
температуры обратной линии“. Блок-ТЭС
останавливается, когда температура
охлаждающей жидкости двигателя возрастает до
97 °C (нормальное отключение).
Новая команда поступает только после того, как
температура обратной линии снова опустится
ниже заданного значения.
Экран настройки „Управление бойлером“
В системах с баком водонагревателем на этом
экране показаны важные параметры для его
управления. Это „Точка старта бака (ПЛ)“ и „Точка
остановки бака (ОЛ)“, а также фактические
температуры в баке.
Рис. 31 Экран настройки „Управление бойлером“
Если температура подающей линии бака-
водонагревателя опускается ниже заданной
„точки старта (ПЛ)“, то на блок-ТЭС подаётся
команда старта.
Когда температура обратной линии бака-
водонагревателя поднимается выше заданной
„точки остановки бака (ОЛ)“, то значит бак
заполнен, и блок-ТЭС выключается.
Установлены следующие ограничения для точек
старта и остановки:
• Минимальная точка старта: 40 °C
• Максимальная точка старта: заданная точка
остановки - 10 °C
• Минимальная точка остановки: заданная точка
старта + 10 °C
• Максимальная точка остановки: 80 °C
При нажатии поля „Регулятор исх.
установка“ коэффициенты принимают
исходные значения, обеспечивающие
хорошую характеристику
регулирования. Эти исходные значения
не являются значениями,
установленными специалистами при
пуске в эксплуатацию.
6 720 645 148-43.1TL
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования из-за
частых стартов блок-ТЭС!
Если блок-ТЭС часто запускается из-за
автоматического получения команды
старта и остановки, то это может
вызвать неисправность „5 раз норм.
отключение“.
B
Не задавайте для старта слишком
высокую температуру обратной линии.
В системах с опцией „Регулирование
температуры подающей линии“
задавайте „точку остановки бака (ОЛ)“
ниже заданной „температуры подающей
линии“, так как иначе блок-ТЭС не
сможет полностью загрузить бак.
6 720 645 148-23.1TL
