6
Панель управления
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
40

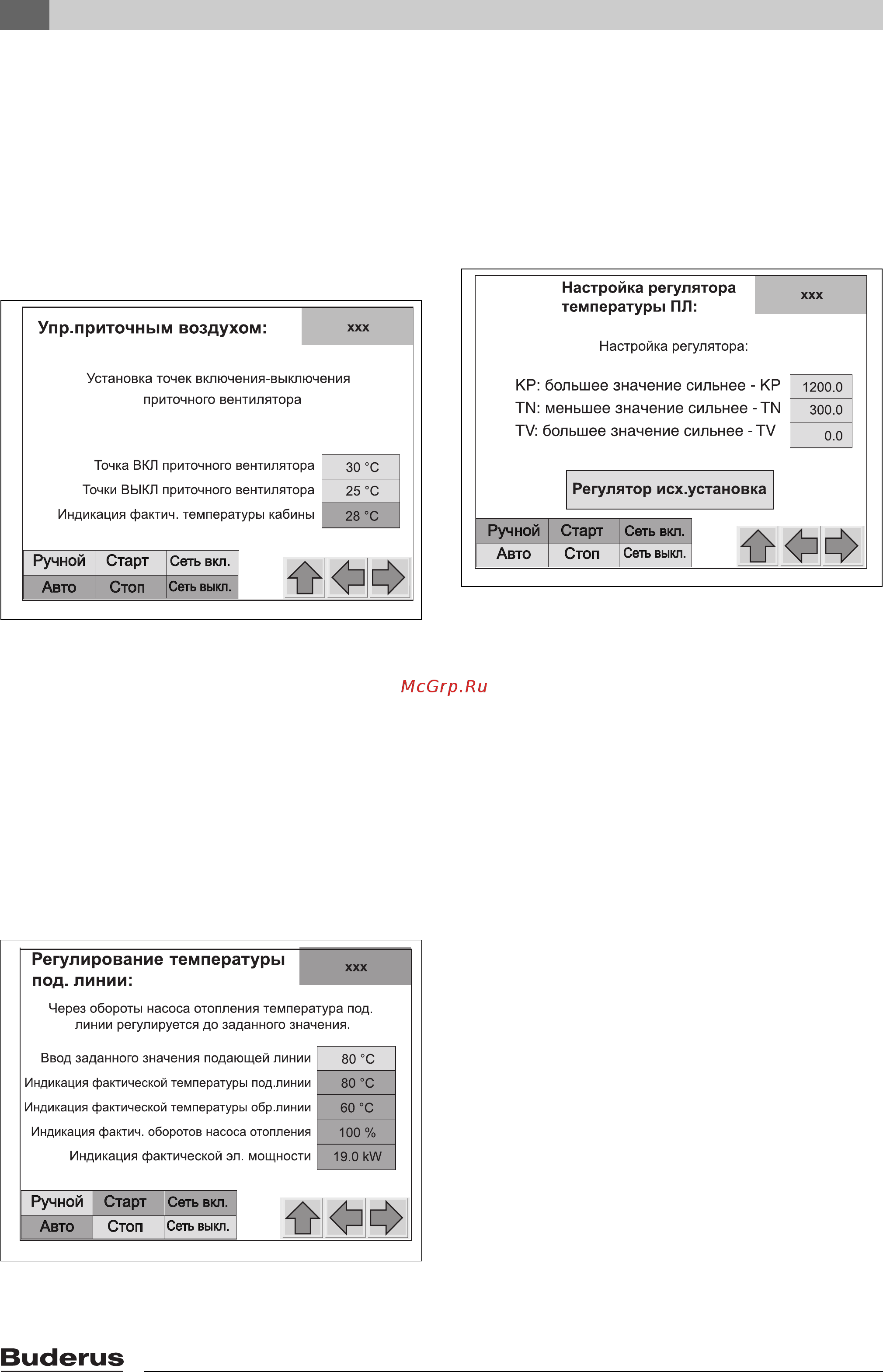

Экран настройки „Управление приточным
воздухом“
На этом экране отдельно задаются температуры
включения и выключения приточного
вентилятора. Температура в звукоизоляционной
кабине блок-ТЭС измеряется температурным
датчиком, она показана на этом экране.
Эти точки включения/выключения задаются с
учётом условий эксплуатации оборудования при
проведении пуско-наладочных работ.
Рис. 27 Экран настройки „Управление приточным
воздухом“
Во избежание постоянных включений-выключений
приточного вентилятора разность между
температурой включения и температурой
выключения должна составлять не менее 3 °C.
Пример: Температура включения составляет
38 °C. Температуру выключения можно задать не
выше 35 °C.
Экран настройки „Регулирование температуры
подающей линии“
Здесь задаётся температура подающей линии отопи-
тельного контура и показаны другие параметры.
Рис. 28 Экран настройки „Регулирование
температуры подающей линии“
Благодаря регулированию, температура подающей
линии блок-ТЭС поддерживается постоянной.
Экран „Настройка регулятора температуры
подающей линии“
На этом экране вводятся параметры, которые
влияют на чувствительность и быстродействие
находящегося в системе управления ПИД-
регулятора.
Рис. 29 Экран „Настройка регулятора
температуры подающей линии“
ПИД-регулятор - это универсальный классический
регулятор, который объединяет в себе свойства П,
И, ПИ и ПД регуляторов. Управление контуром с
помощью такого регулятора осуществляется
быстро и точно. Параметры задаются при
проведении пуско-наладочных работ и
согласуются с местными характеристиками
системы. Для недопущения сбоев в работе
регулируемого контура эти параметры имеют
право изменять только специалисты
авторизованного обслуживающего предприятия
или специально обученные лица. Изменённые
здесь значения могут оказывать влияние на другие
регулируемые контуры в системе управления.
Изменяя приведённые далее параметры, следует
добиваться компромисса между стабильным, но
очень медленным и динамичным регулированием,
который при определённых обстоятельствах
может привести к колебаниям и нестабильности
управления.
KP (Пропорциональная часть)
Чем больше разница между заданным и
фактическим значением на входе, тем больше
выходная величина (восстанавливающая сила).
Чтобы поддерживать малое отклонение
регулируемой величины, нужно задавать как
можно большее значение. Увеличение этого
коэффициента ведёт к ускорению реакции
регулятора, но таит в себе опасность больших
отклонений и склонности к колебаниям
регулирования.
6 720 645 148-40.1TL
6 720 645 148-20.1TL
6 720 645 148-39.1TL
