6
Панель управления
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
39

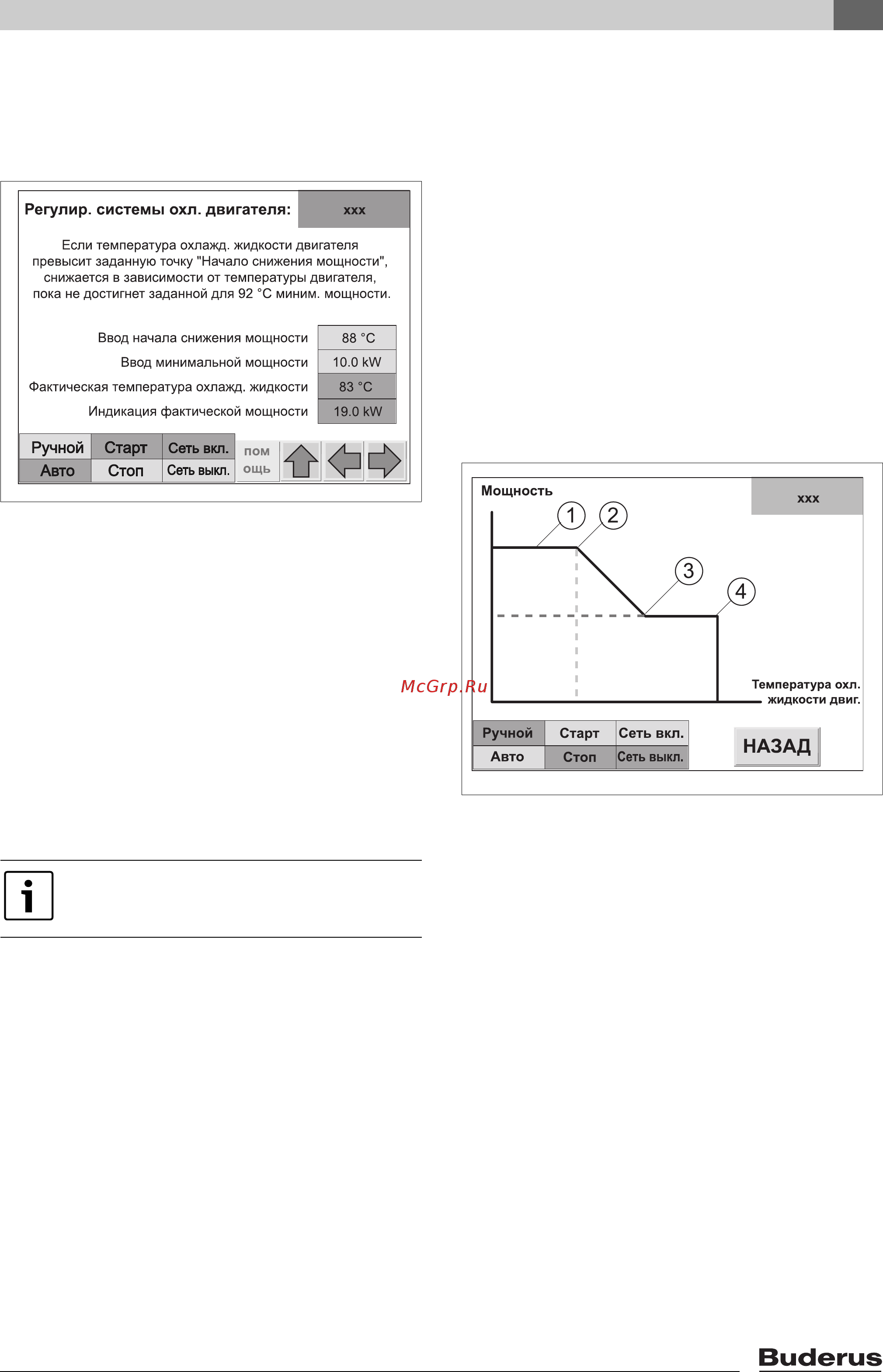

Экран настройки „Регулирование системы
охлаждения двигателя“
Этот экран настройки предназначен для ввода
параметров системы охлаждения двигателя
Рис. 25 Экран настройки „Регулирование
системы охлаждения двигателя“
Регулирование системы охлаждения двигателя
активно только в автоматическом режиме.
Задающим параметром является температура
охлаждающей жидкости, управляющим
параметром является мощность.
При кратковременном повышении температуры
обратной линии внешней отопительной системы
блок-ТЭС может через регулирование системы
охлаждения снизить отдаваемую тепловую
мощность.
Этот метод позволяет снизить частые отключения
из-за максимальной температуры двигателя.
См. также пример на следующей странице.
Ввод начала снижения мощности
Температура на этом экране является
температурой охлаждающей жидкости двигателя.
При превышении заданного здесь значения
система управления блок-ТЭС начинает снижение
электрической мощности, пока не будет
достигнута минимальная мощность при
температуре 95 °C.
Ввод минимальной мощности
Минимальная мощность блок-ТЭС может
изменяться в пределах от 50 до 100 процентов от
номинальной мощности.
Снижение мощности происходит по линейной
зависимости. Наклон этой прямой зависит от
заданной температуры и минимальной отдаваемой
мощности.
Рис. 26 Пример регулирования системы
охлаждения двигателя
1 Максимальная мощность
2 Начало снижения мощности
3 Минимальная мощность
4 Нормальное отключение
Кнопка „Помощь“ вызывает диаграмму
(Æ рис. 26, стр. 39).
6 720 645 148-07.1TL
6 720 645 148-16.1TL
