Монтаж3
24
Оставляем за собой право на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3.16.3 Непосредственный залив смазочного
моторного масла
l Залить смазочное моторное масло через штуцер для
наполнения на головке блока цилиндров (рис. 16,
поз.1).
Объем заправки
– Loganova E 0824 DN-40: около 14 литров
– Loganova E 0826 DN-60: около 21литров
– Loganova E 1306 DN-100: около 21литров
l Контроль уровня масла:
щуп для измерения уровня масла (рис. 16, поз.2)
– вынуть,
– вытереть чистой неволокнистой ветошью,
– снова вставить до упора,
– снова вынуть.
AВНИМАНИЕ!
Не заливать смазочое моторное масло выше
отметки MAX на щупе для измерения уровня
(рис. 17)! Уровень масла должен быть между
двумя отметками на щупе.
–

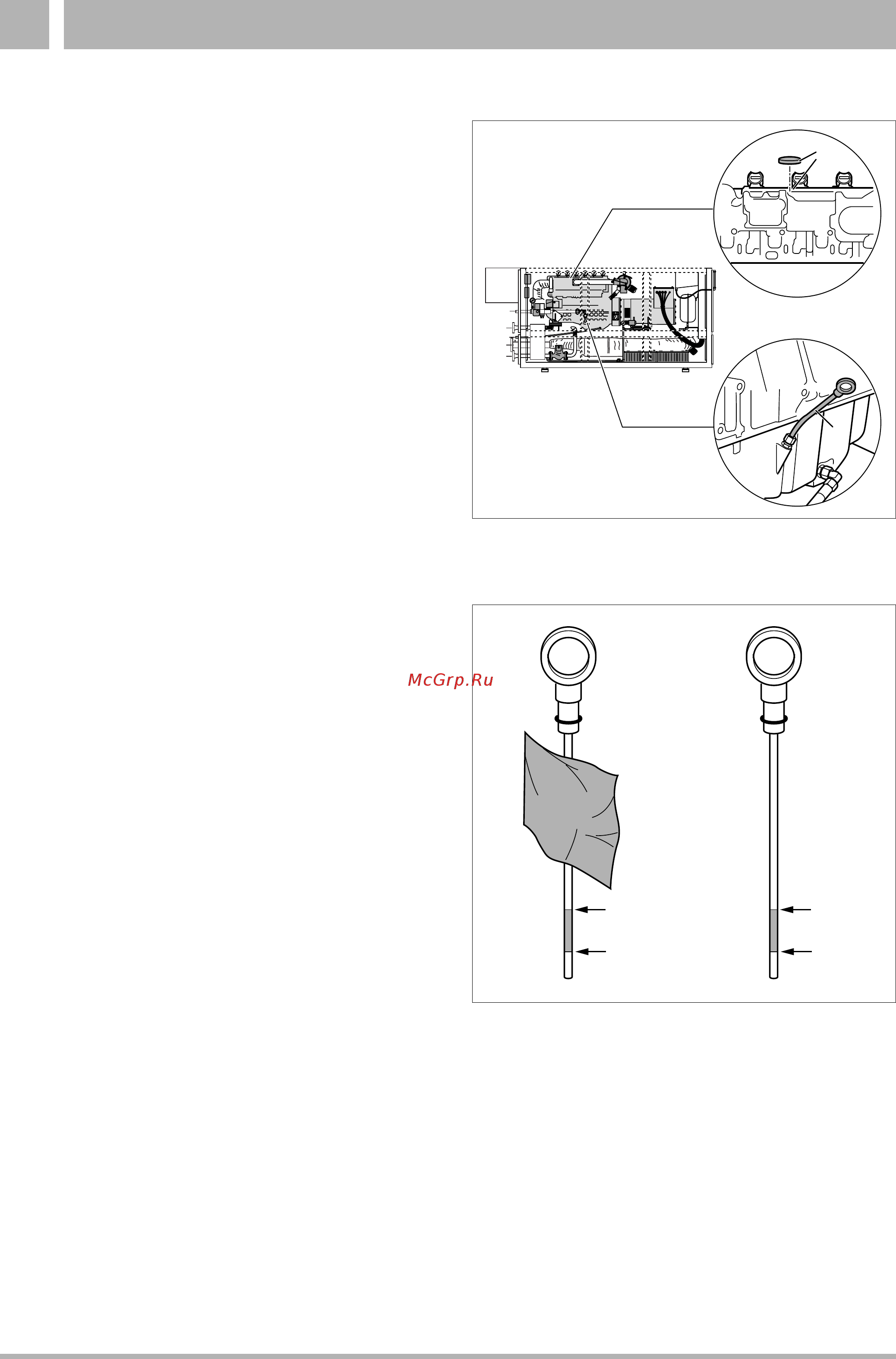

Рис. 16 Штуцер для залива смазочного масла на крышке го-
ловки блока цилиндров и щуп для измерения уровня
масла (пример: Loganova E 1306 DN-100)
Рис. 17 Проверка щупом уровня масла
2
1
MAX MAX
MIN MIN
