Пуск в эксплуатацию4
30
Оставляем за собой право на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4.3 Система управления модуля блок-ТЭС. Уровень 1: индикация и изменение
рабочих параметров
4.3.1 Индикация параметров двигателя
l Вызов меню функциональной кнопкой F2.
(Только для информации! Пример: рис. 23)
l Возврат к основному изображению кнопкой C.
4.3.2 Индикация напряжения / тока (значения U-I)
l Вызов меню функциональной кнопкой F4.
(Только для информации! Пример: рис. 24)
l Возврат к основному изображению кнопкой C.

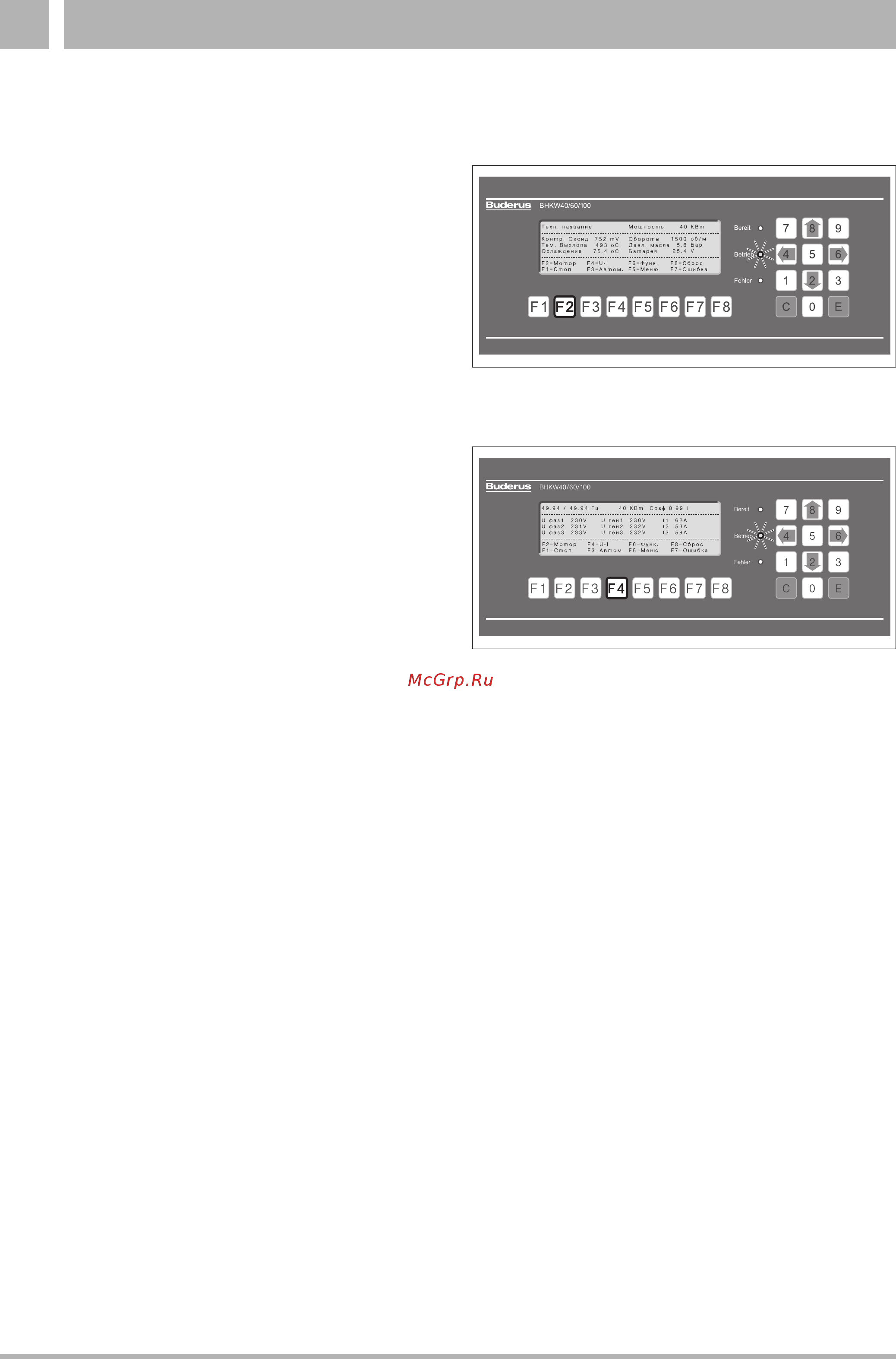

Рис.23 Вызов параметров двигателя функциональной
кнопкой F2
Рис.24 Вызов значений U-I функциональной кнопкой F4
