Buderus Loganova Е 0826 DN 60 [6/60] Размеры и подключения
![Buderus Loganova Е 0824 DN 40 [6/60] Размеры и подключения](/views2/1423037/page6/bg6.png)
Размеры и подключения2
6
Оставляем за собой право на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
2 Размеры и подключения
2.1 Блок-ТЭС Loganova. Модули E 0824 DN-40 и E0826DN-60

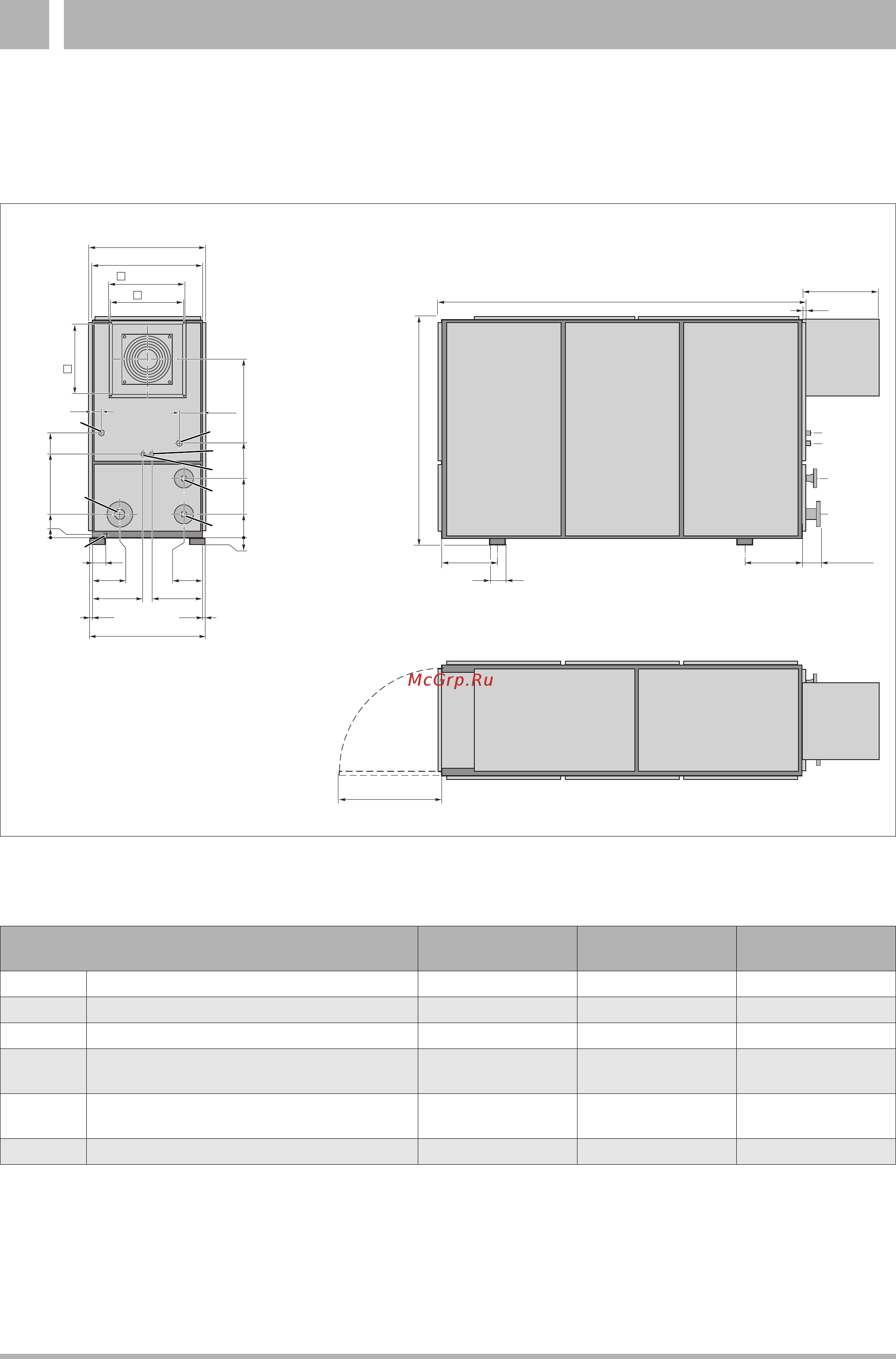

Рис. 1 Размеры и подключения модулей блок-ТЭС Loganova E 0824 DN-40 и E 0826 DN-60 (размеры даны в мм);
для того, чтобы внести модуль в помещение, можно демонтировать установленный на заводе короб с вентилятором,
расположенный на задней стенке модуля
Подключения
Исполнение Нормы
E 0824 DN-40
E 0826 DN-60
AA Выход выхлопных газов фланец DIN 2501 DN 80 / PN 16
AKO Сток конденсата муфта R½
Газ Вход газа муфта DIN 2950 R1
V/R Подающая/обратная линия системы
отопления
фланец DIN 2501 DN 40 / PN 16
1 Предохранительный клапан избыточного
давления охлаждающей жидкости
муфта R1
¼
2/3 Слив/подача масла для смазки патрубок DIN 3861 Ø 18
Таб.2 Подключения модулей блок-ТЭС Loganova E 0824 DN-40 и E 0826 DN-60 (позиции подключений см. рис. 1)
1450
735
485
220
200
40
660
820
230
145
400 400
40 40
980
≥ 50
70
70
175
450
1770-1800
493
Ø120
493 100–200
2840
800
500
20
860
900
470
500 (490)
1
AKO
3
2
Gas
V
R
AA
Газ
