Пуск в эксплуатацию4
28
Оставляем за собой право на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4 Пуск в эксплуатацию
4.1 Уполномоченный персонал
aОПАСНОСТЬ!
Первый пуск в эксплуатацию блок-ТЭС разре-
шается проводить только силами специализи-
рованного предприятия, персонал которого
прошел обучение и имеет от фирмы Будерус
специальное разрешение на проведение этих
работ. Соблюдайте правила техники безопас-
ности!
NОТВЕТСТВЕННОСТЬ!
Первый пуск в эксплуатацию блок-ТЭС следует
проводить по согласованию с отопительной фир-
мой и лицом, ответственным за эксплуатацию
установки.
Первый пуск в эксплуатацию должен проводиться
в присутствии уполномоченного представителя
отопительной фирмы и лица, ответственного за
эксплуатацию установки.
4.2 Панель управления и индикации модуля блок-ТЭС
Экспликация к рис. 21
Поз. 1: Дисплей системы управления модуля:
Индикация основного изображения (рисунок) или
индикация меню
Поз. 2: Светодиод (зеленый)=режим АВТОМ. или РУЧНОЙ
Отсутствует сообщение об ошибке или стартовая
позиция лямбда
Поз. 3: Светодиод (зеленый)=Выключатель генератора ВКЛ.
Поз. 4: Светодиод (красный)=Сообщение об ошибке
Поз. 5: Смотровое ст екло уровня свежего масла
Поз. 6: Аварийный выключатель (с блокировкой)
Поз. 7: Цифровая клавиатура
Поз. 8: Функциональные кнопки
Назначение кнопок цифровой клавиатуры от 0 до 9, C и E
При выборе поля (выделение простым подчеркиванием):
Кнопки 2/8: (кнопки со стрелками ) перем ещение вниз/вверх.
Кнопки 4/6: (кнопки со стрелками ) перем ещение влево/вправо.
Кнопка E: Подтвердить выбран ное поле (ENTER);
чтозначит: выбрать поле и перейти к следующей
индикации
Кнопка C: Прерывание ввода (CANCEL); возврат к основному
изображению
При выборе значения (выделение двойным подчеркиванием):
Кнопки 2/8: (кнопки со стрелками ) изм енить значение над
двойным подчеркиванием (уменьшение или
увеличение)
или
0 … 9: (кнопки цифровой клавиатуры) ввести значение над
двойным подчеркиванием
Кнопка E: Подтвердить выбран ное зна чение (ENTER);
чтозначит: сохранить изменение/ввод и
перейти к новой индикации.
Кнопка C: нажать 1 раз:
прерывание ввода (CANCEL); возможен новый ввод
нажать 2 раза:
прерывание ввода (CANCEL); возврат к выбору
Назначение функциональных клавиш F1 - F8
(см. страницу 29)

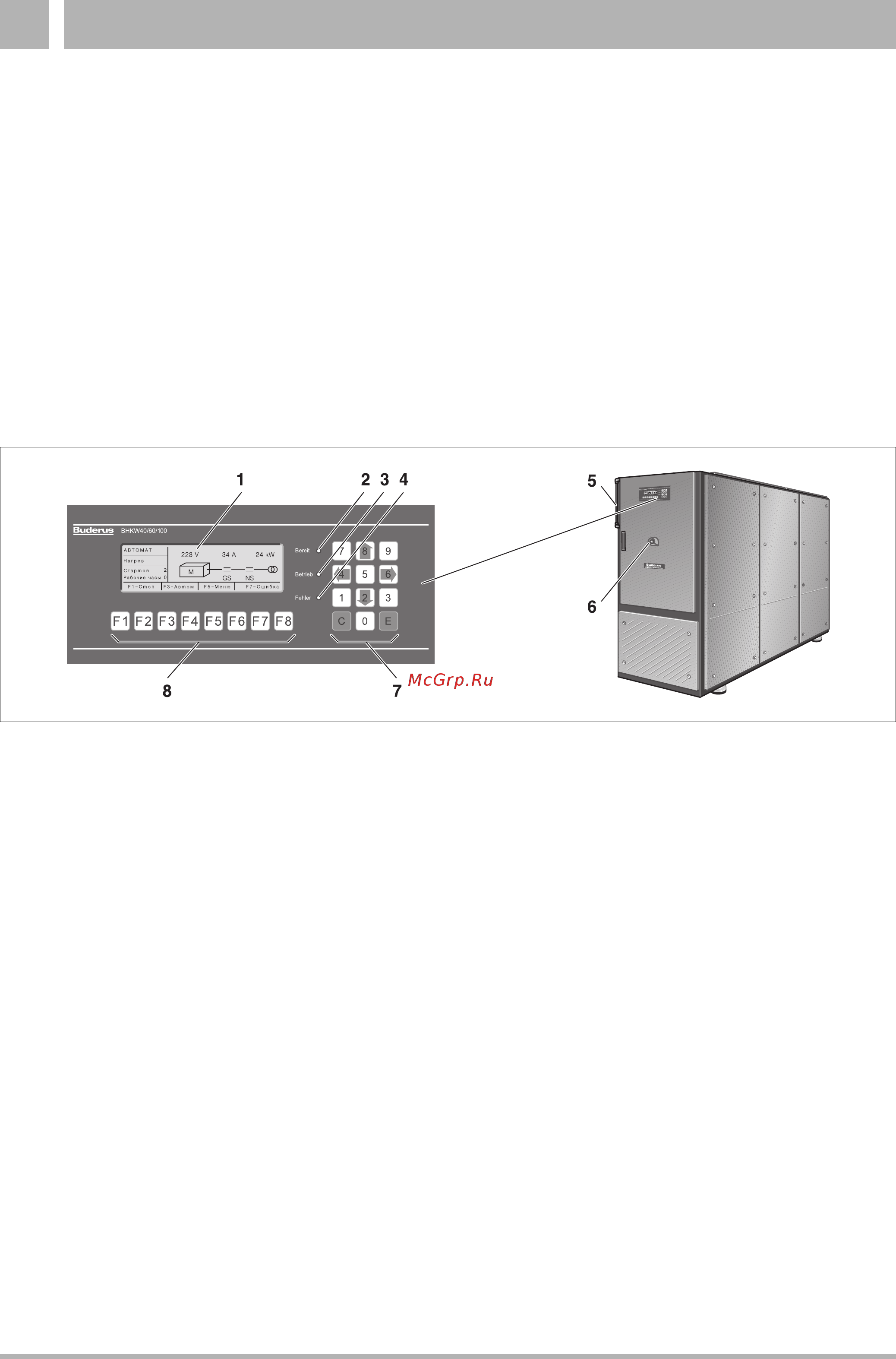

Рис.21 Панель управления и индикации модуля блок-ТЭС Loganova
