Размеры и подключения 2
7
Оставляем за собой прав о на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
2.2 Блок-ТЭС Loganova. Модуль E1306DN-100

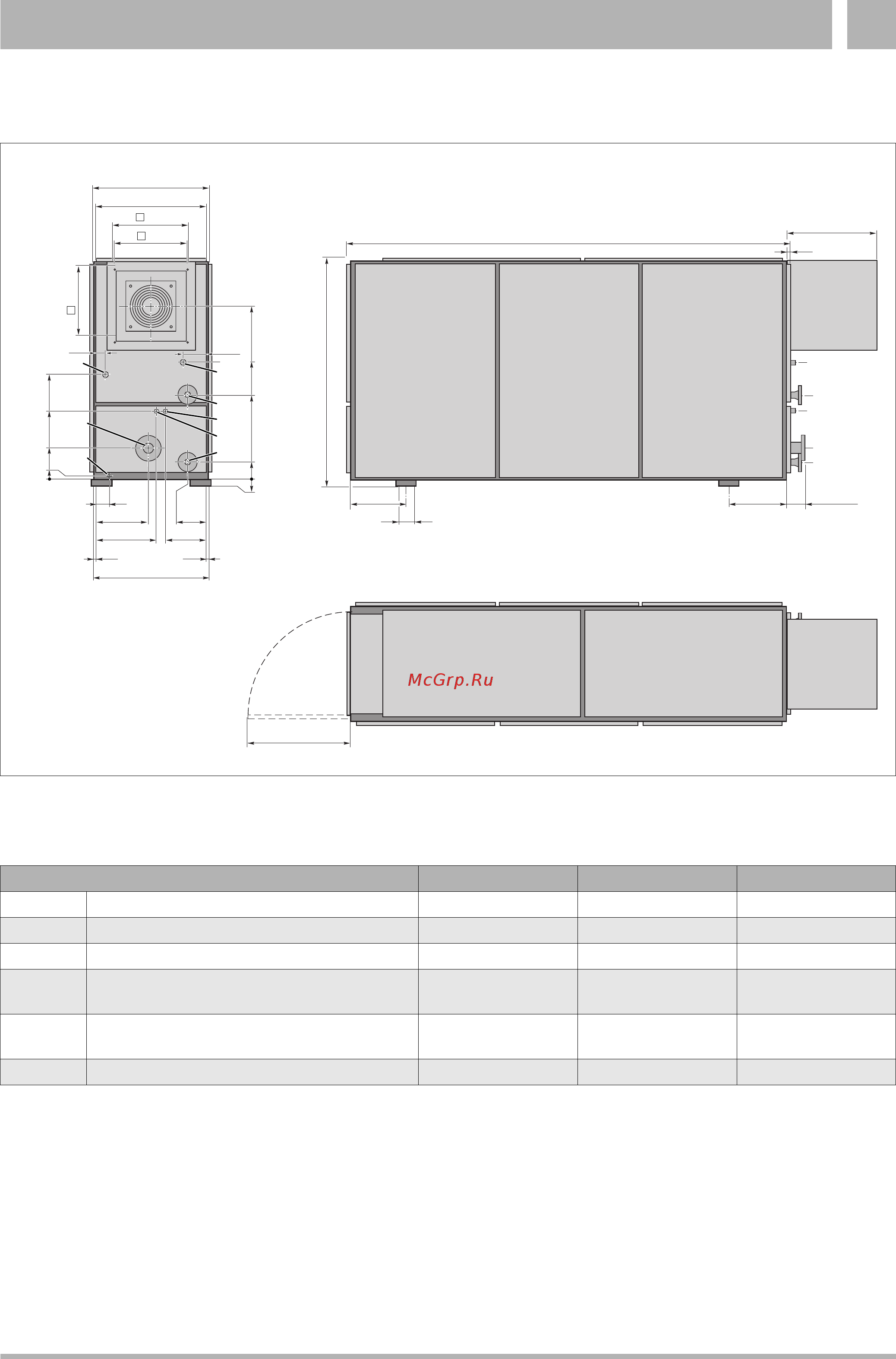

Рис.2 Размеры и подключения модуля блок-ТЭС Loganova E 1306 DN-100 (размеры даны в мм);
для того, чтобы внести модуль в помещение, можно демонтировать установленный на заводе короб с вентилятором,
расположенный на задней стенке модуля
Подключения Исполнение Нормы E 1306 DN-100
AA Выход выхлопных газов фланец DIN 2501 DN 100 / PN 16
AKO Сток конденсата муфта R½½
Газ Вход газа муфта DIN 2950 R1½
V/R Подающая/обратная линия системы
отопления
фланец DIN 2501 DIN 50 / PN 16
1 Предохранительный клапан избыточного
давления охлаждающей жидкости
муфта R1
¼
2/3 Слив/подача масла для смазки патрубок DIN 3861 Ø 18
Таб.3 Подключения модуля блок-ТЭС Loganova E 1306 DN-100 (позиции подключений см. рис. 2)
1365
995
680
161
260
50
520
875
450
130
535 305
55 55
1010
≥ 50
70
100
175
450
1770–1800
450
Ø 160
450 100–200
3440
800
670
20
900
940
570
590
1
AKO
3
2
Gas
V
R
AA
Газ
