Монтаж 3
25
Оставляем за собой прав о на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
l Снять верхнюю переднюю шумопоглощающую крышку
(рис. 18, поз.1).
l Залить смазочное моторное масло в дополнительный
резервуар для свежего масла через штуцер для напол-
нения (рис. 18, поз.2).
Объем заправки
– Дополнительный резервуар для свежего масла (на
всех модулях): около 70 литров
l Проверить уровень масла в дополнительном резер-
вуаре через смотровое стекло, расположенное на
передней стороне модуля (рис. 18, поз.3).
l Запорные краны установить в нужное положение
– для дополнительного резервуара со свежим
маслом: "ОТКР" (рис. 18, поз.4),
– для приборов автоматики системы наполнения:
"Рабочий режим" (рис. 18, поз.5 и 6, а также
рис. 19).
3.16.4 Непрямой залив смазочног о моторного масла
(через дополнительную внешнюю систему
маслоснабжения)
l Запорные краны установить в положение для запол-
нения двигателя.
– Для приборов автоматики системы наполнения:
"Заправка двигателя"
(рис. 18, поз.5 и 6, а также рис. 19)
l Смазочное моторное масло закачивается масляным
насосом заказчика из емкости с резервным запасом
свежего масла, также предоставляемой заказчиком,
через приемный штуцер для свежего масла.
Объем заправки
– Loganova E 0824 DN-40: около 14 литров
– Loganova E 0826 DN-60: около 21литра
– Loganova E 1306 DN-100: около 21литра

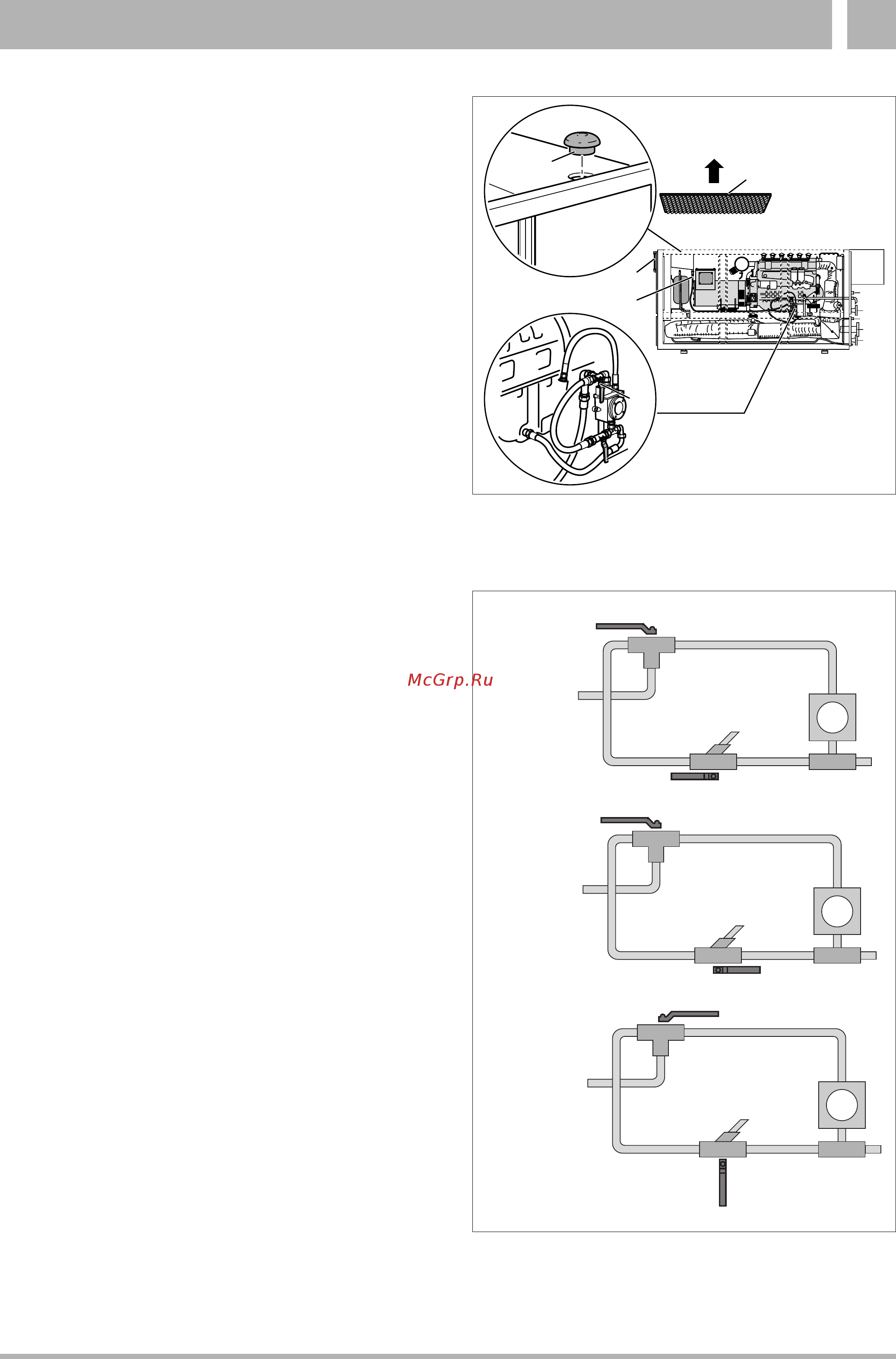

Рис. 18 Дополнительный резервуар для свежего масла и
автоматика системы смазки
(пример: Loganova E 1306 DN-100)
2
5
6
1
3
4
Рис. 19 Установка запорных к ранов на приборах автоматики
системы смазки при внешнем заполнении маслом
Рабочий
режим
Заправка
двигателя
Заправка
резервуара
