Пуск в эксплуатацию4
38
Оставляем за собой право на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4.6.2 Точки замеров и настроек на модулях блок-ТЭС Loganova E 0824 DN-40 и E 0826 DN-60
Экспликация к рис. 36
Поз. 1: аварийный выключатель (на двери электрощита
модуля)
Поз. 2: панель управления и индикации в системе регули-
рования модуля
Поз. 3: запорный кран на дополнительном резервуаре со
свежим маслом
Поз. 4: верхняя клеммная коробка генератора
(регулятор напряжения – P1)
Поз. 5: боковая клеммная коробка генератора
(cos ϕ -регулятор – P1)
Поз. 6: датчик числа оборотов (Pick-Up) двигателя
Поз. 7: смотровое стекло автоматики системы наполнения
смазки
Поз. 8: лямбда-зонд
Поз. 9: вентиль для выпуска воздуха в системе охлаждения
(на газоотделителе)
Поз. 10: транспортные предохранители (правые ножки
двигателя)
Поз. 11: транспортные предохранители (правые ножки
генератора)
(продолжение см. рис. 37)

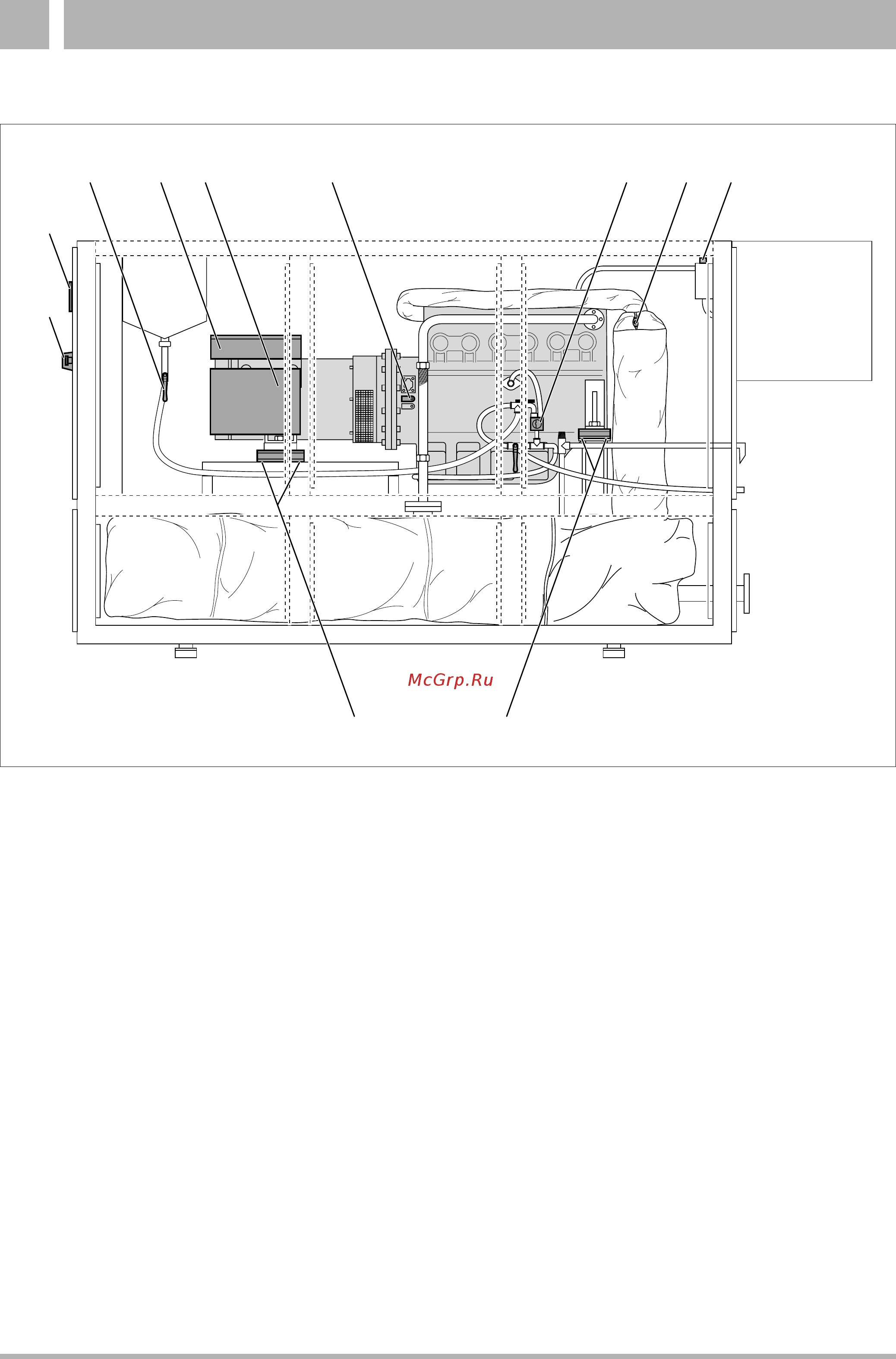

Рис.36 Принципиальная схема расположения точек замеров и настроек на модулях блок-ТЭС Loganova E 0824 DN-40 и E 0826 DN-60
(вид справа)
5 7 8 964
11
10
1
2
3
