Монтаж 3
27
Оставляем за собой прав о на изменения!
Инструкция по монтажу и пуску в эксплуатацию. Блок-ТЭС Loganova • Издание 03/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
3.17 Заполнение отопительной системы и удаление из нее воздуха
Заполнение отопительной системы водой и удаление из
нее воздуха следует выполнять по согласованию с отопи-
тельной фирмой после того, как будет смонтирована вся
система отопления.
AВНИМАНИЕ!
При заполнении отопительной системы соблю-
дайте предписания по рабочим средам, приве-
денные в разделе 5.4 "Вода в системе отопления"
на странице 55.
l Заполнять отопительную систему следует
– через кран для наполнения и слива, расположен-
ный на отопительном котле
– или через кран для наполнения и слива, установ-
ленный заказчиком на модуле блок-ТЭС.
JУКАЗАНИЕ!
Устанавливать с учетом типа системы и по
согласованию с отопительной фирмой.
AВНИМАНИЕ!
Рабочее давление установки должно соответ-
ствовать расчетным параметрам.
3.18 Установка шумопоглощающего кожуха
l Элементы шумопоглощающего кожуха, поставленные
в разрозненном виде, и демонтированные части по-
крытия (рис. 20) снова закрепить на раме основания
(защелки под ключ с квадратной головкой).

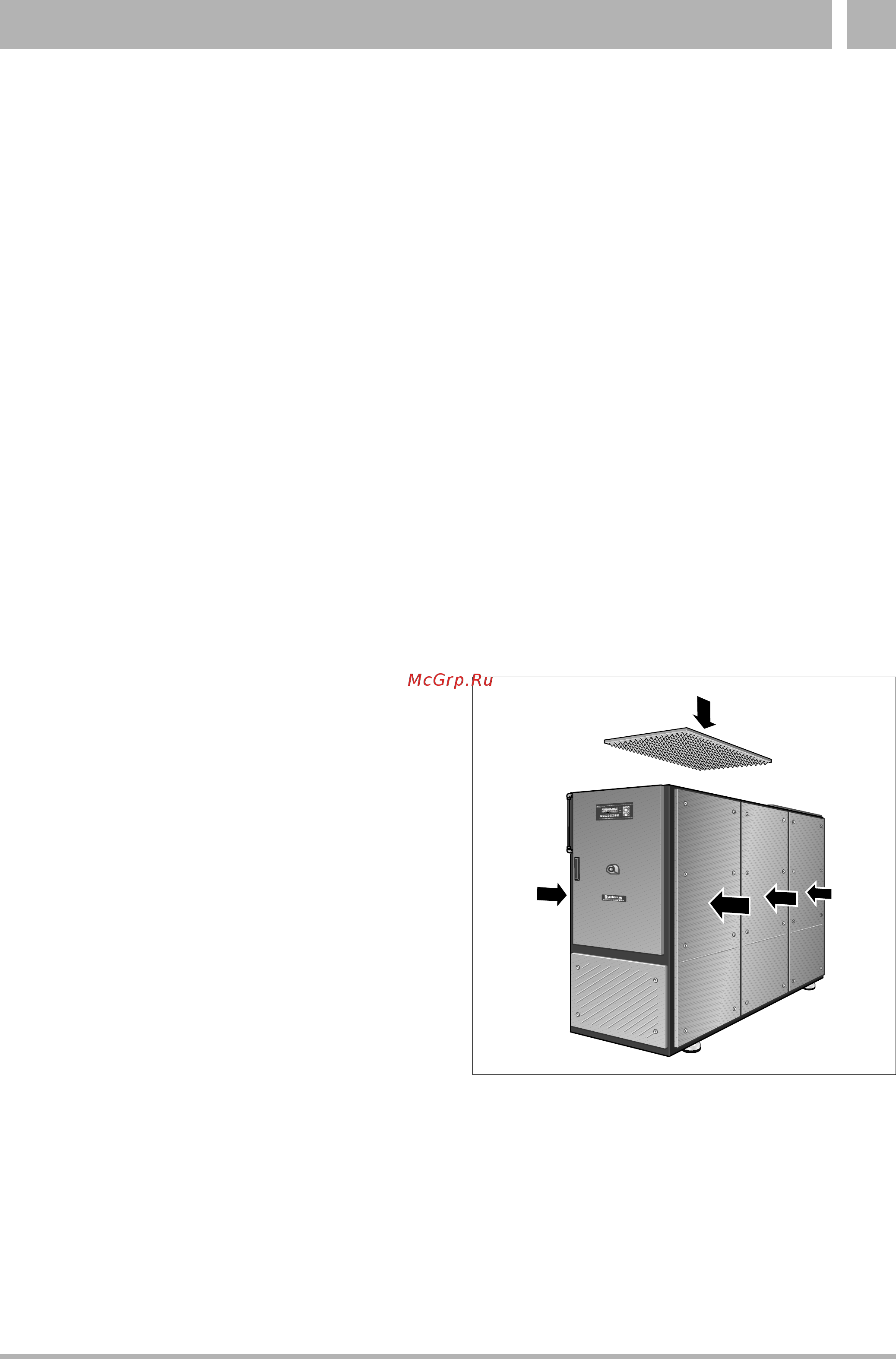

Рис.20 Установка элементов шумопоглощающего ко жуха
