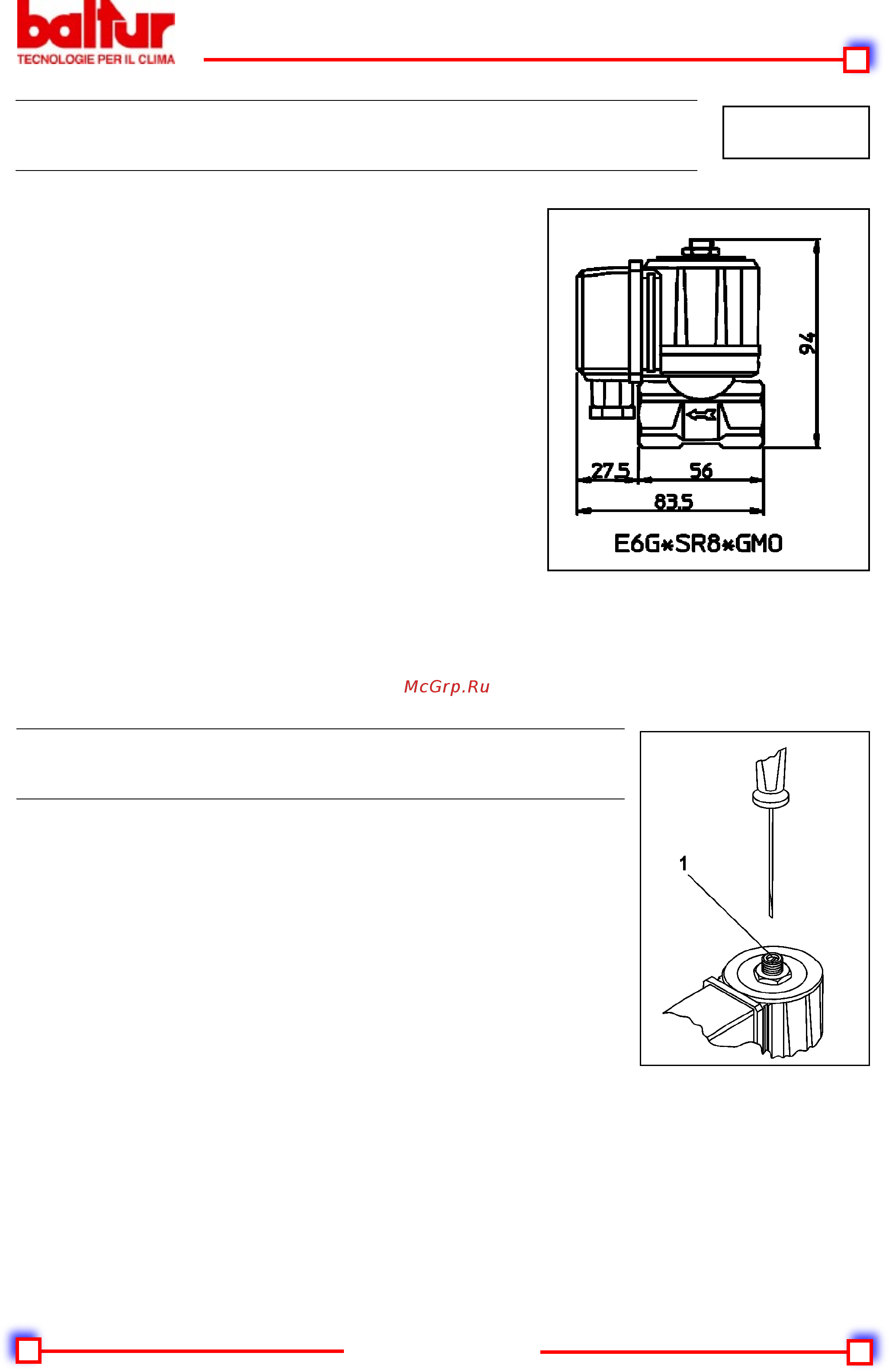

18 / 45
0006080658_200706
ИНСТРУКЦИИ ПО ЭЛЕКТРОКЛАПАНУ ДЛЯ ГАЗОВЫХ ГОРЕЛОК
BRAHMA мод. E6G.SR 8
N° 0002910840
Rev. 01/07/2004
Электроклапаны этой серии отвечают требованиям нормы EN
161 и имеют типовой сертификат ЕС (ЕС, Рег. N°63AQ0626)
согласно европейским директивам 90/396 и 93/68.
Клапаны E6G* запитываются переменным током, но с
выпрямительной цепью, объединенной с соленоидом, катушка
запитывается постоянным током. Выше по линии каждый клапан
оснащается фильтром во избежание попадания в него твердых
частиц Ø> 1 мм.
Максимальное гарантированное рабочее давление : 1000
мбар
Класс A
Рабочая температура: -10 / + 60° C
Пружина из нержавеющей стали
Питание 230 В 50/60 Гц
Оболочка катушки: PA6
Степень защиты IP 54 / IP 65
Монтажное положение: вертикальное / горизонтальное
Fig.2
02910840a
ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ ЭЛЕКТРОКЛАПАНА
E6G*SR ..
Регулировка мощности подачи
Поворачивать по часовой стрелке винт, обозначенный 1 на Рис.2, для
понижения мощности подачи и против часовой стрелки для повышения ее.
