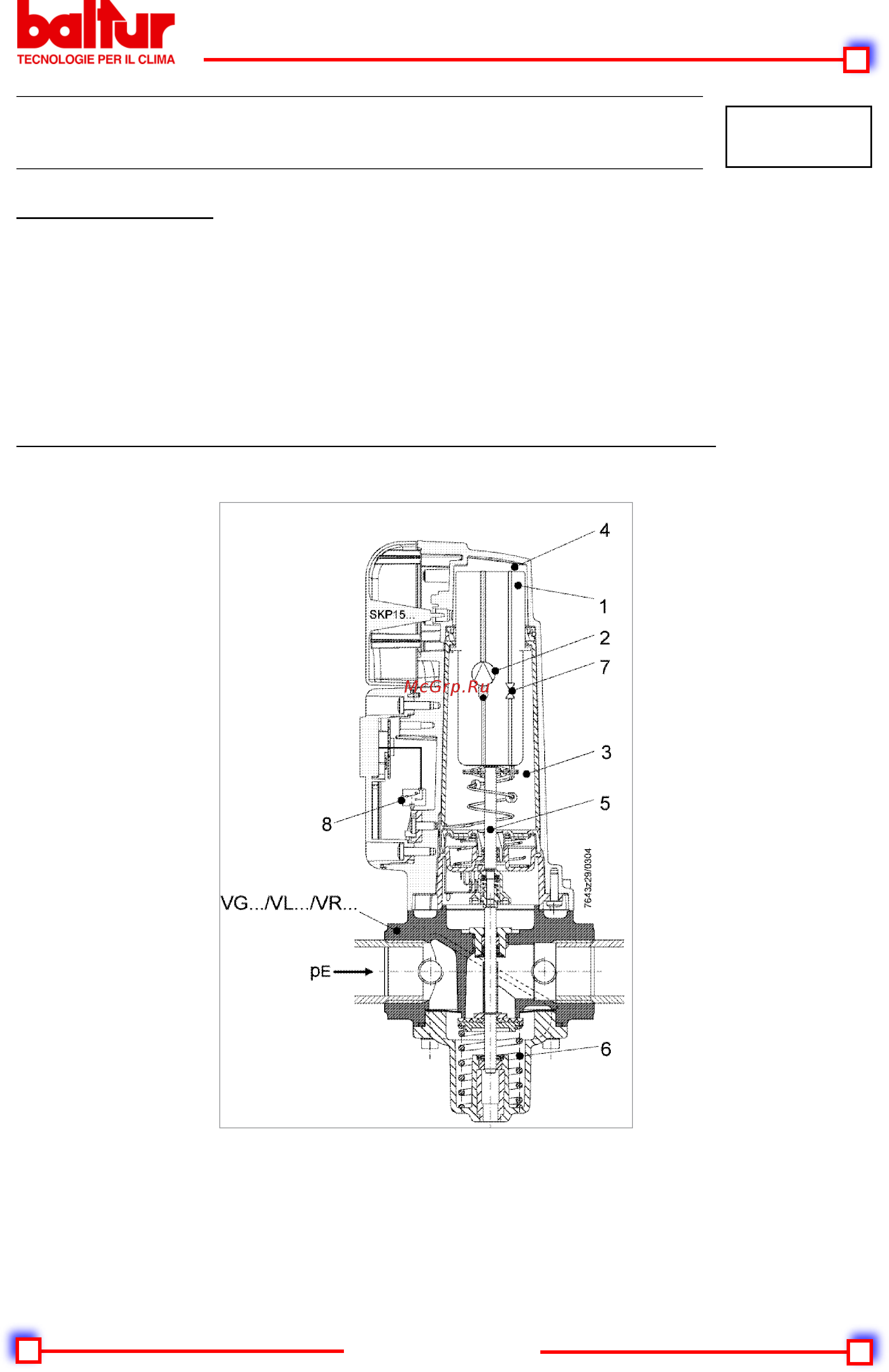

baltur ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ ГАЗОВОГО КЛАПАНА SIEMENS SKP 15 000 Е2 0002910930 rev 28 09 2005 ФУНКЦИОНИРОВАНИЕ Одноступенчатые клапаны При поступлении сигнала об открытии клапана включается насос и магнитный клапан закрывается Насос перемещает масло находящееся под поршнем в ту зону которая находится над ним поршень сдвигается вниз и сжимает возвратную пружину закрытия вдоль штока и тарелки клапан остается в открытом положении насос и магнитный клапан остаются под напряжением При поступлении сигнала о закрытии или при отсутствии напряжения насос останавливается магнитный клапан открывается допуская декомпрессию в верхней камере поршня Тарелка подталкивается к закрытию силой возвратной пружины и давлением самого газа Полное закрытие происходит в течение 0 6 секунды Этот тип клапана не регулирует подачу газа вариант исполнения открыто закрыто ЭКР 15 укомплектовано клала Спецификация 1 Поршень 2 Возвратно поступательный насос 3 Масляный бак 4 Камера давления 5 Вал 6 Пружина закрытия 7 Рабочий клапан 8 Концевой выключатель поставляется за дополнительную плату 19 45 0006080658 200706
