Baltur TBG 50LX PN ME [13/26] Соединение горелки с котлом
![Baltur TBG 50LX PN ME [13/26] Соединение горелки с котлом](/views2/1423681/page13/bgd.png)
14 / 24
0006081046 - изд. 2006/09

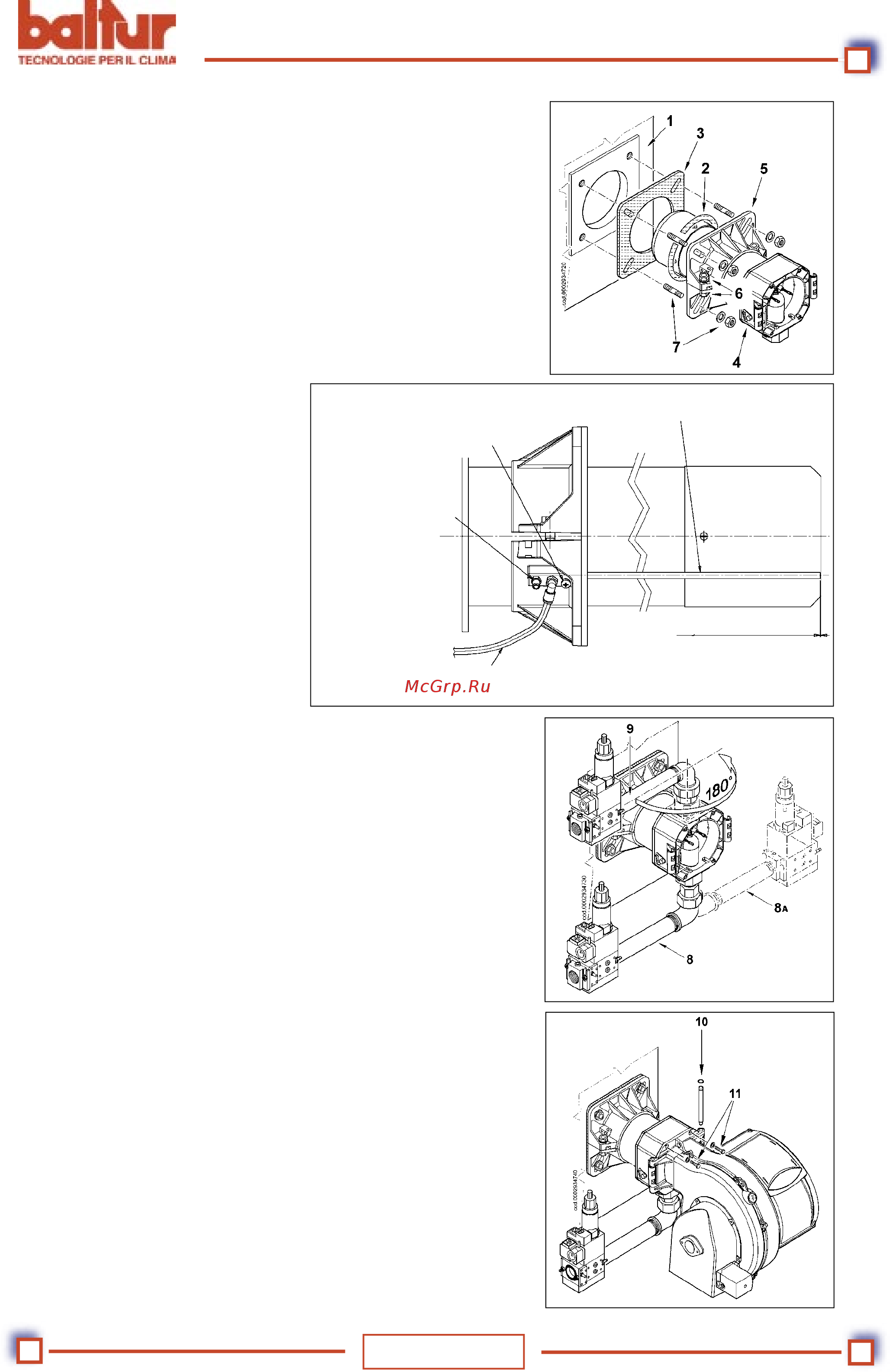

МОНТАЖ УЗЛА ГОЛОВКИ
A)
Правильно отрегулируйте
положение соединительного
фланца 5. Для этого ослабьте винты
6 так, чтобы головка горения вошла
в топку на длину, рекомендуемую
конструктором генератора.
Придерживаясь указаний на рисунке
сбоку, разместите жёсткую трубку в
гнездо на соединительном фланце,
после чего закрепите её винтом.
Эту трубку затем нужно будет
отрезать на уровне распылителя.
B) Расположите на стакане
изоляционную прокладку (3), а
между фланцем и прокладкой
проложите шнур (2).
C) За крепите узел гол овки
(4) к котлу (1) при помощи
установочного штифта, шайб и
гаек из комплекта поставки (7).
ПРИМ. Полностью закупорьте
подходящим материалом зазор
между стаканом горелки и
огнестойким отверстием с
внутренней стороны дверцы
котла.
МОНТАЖ ГАЗОВОЙ РАМПЫ
Имеется несколько вариантов
монтажа рампы (8, 8a, 9), как указано
на рисунке сбоку. Выберите наиболее
разумное решение в зависимости
от структуры помещения, в
котором расположен котёл, и от
направления газового трубопровода.
ПРИМ. Если речь идёт о клапанах
значительных размеров, напр.,
DN65 или DN80, предусмотрите
соответствующую опору во
и з б е ж а н и е ч р е з м е р н ы х
нагрузок на соединительный
патрубок газовой рампы.
МОНТАЖ КОРПУСА
ВЕНТИЛЯТОРА
A)
Расположите полушарнирные
соединения, имеющиеся на корпусе
горелки, так, чтобы они совпали с
уже имеющимися на узле головки.
B) Поместите палец шарнира (10)
в наиболее подходящее место.
C) С о е д и н и т е п р о в о д а
( р о з ж и г а и и о н и з а ц и и ) с
соответствующими электродами,
закройте шарнир, заблокировав
горелку посредством винтов (11).
СОЕДИНЕНИЕ ГОРЕЛКИ С КОТЛОМ
Винт крепления жёсткой
трубки
Детекторная жёсткая трубка
для определения давления в камере сгорания
Забор давления
в камере сгорания
Отрежьте на уровне распылителя
Трубка передачи давления
в камере сгорания
