На головке горения имеется
регулировочный механизм, который
позволяет закрывать или открывать
воздушный зазор между диском и
головкой. Таким образом, уменьшая
зазор, будет образовываться
высокое давление перед диском
даже при низком расходе. Высокая
скорость и завихрение воздуха
будут способствовать его лучшему
смешиванию с топливом и,
следовательно, будет получена
отличная смесь для горения
и стабильное пламя. Наличие
высокого давления воздуха перед
диском может стать крайне важным
для предотвращения пульсирования
пламени, в особенности в тех
случаях, когда горелка работает с
разряженной топкой и/или в условиях
высокой тепловой нагрузки.
Всё вышеизложенное даёт понять,
что механизм, который закрывает
воздушный зазор на головке
горения, должен быть выставлен
на такое значение, при котором
за диском пламени всегда будет
обеспечиваться довольно высокое
давление воздуха. Рекомендуется
выполнить регулировку таким
образом, чтобы получился такой
воздушный зазор на головке, при
котором воздушная заслонка,
регулирующая поток вентилятора
горелки, была значительно открыта.
Естественно, данная ситуация
должна наблюдаться в том случае,
когда горелка работает на требуемой
максимальной мощности.
На деле, нужно начать регулировку
ПРИМ.: Вышеописанные регулировки являются приблизительными; расположите головку горения на
основании
характеристик топки
РЕГУЛИРОВКА ВОЗДУХА
НА ГОЛОВКЕ ГОРЕНИЯ

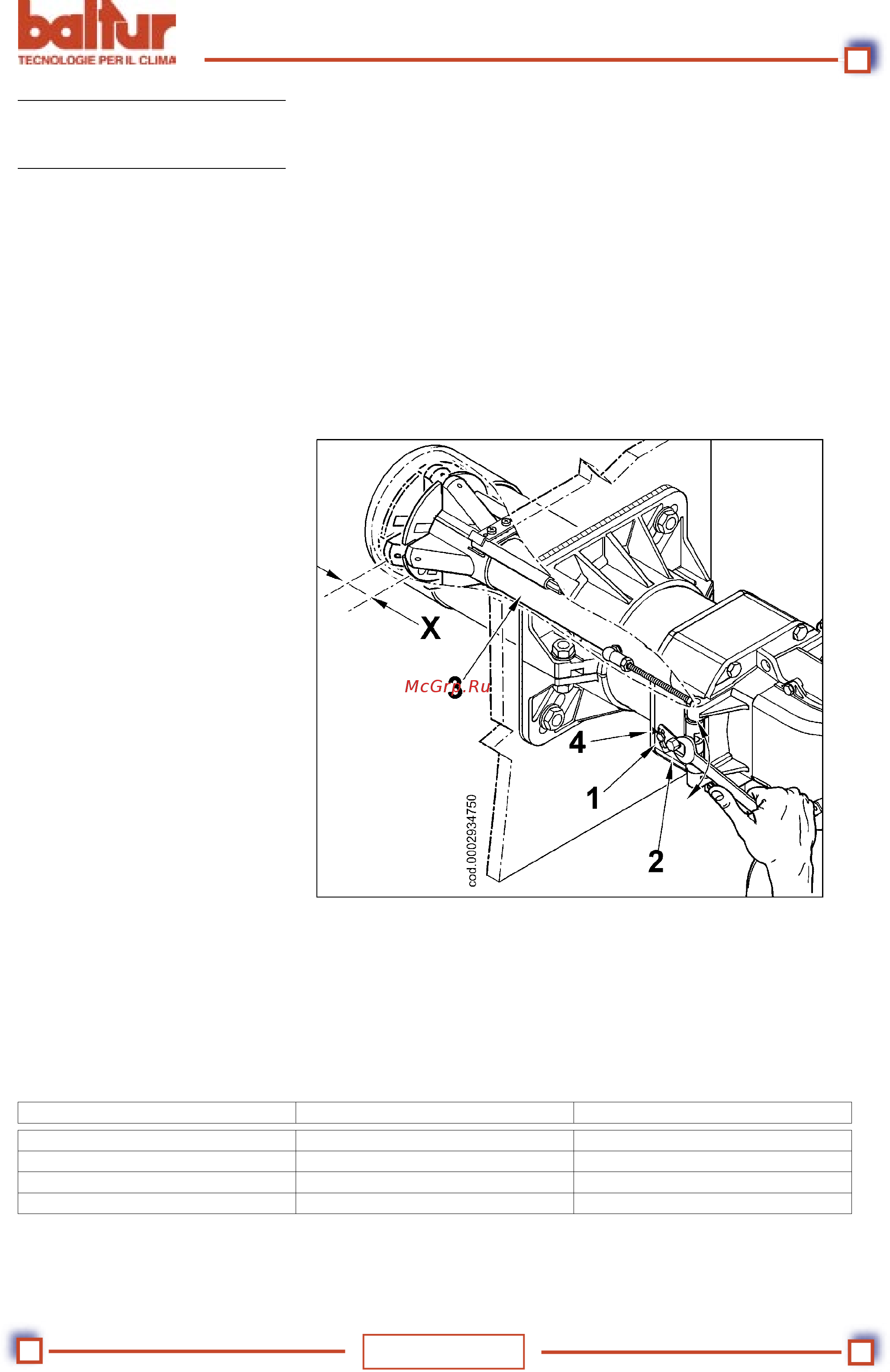

X= Расстояние головки-диска; отрегулируйте расстояние X, следуя нижеприведённых указаний:
a) ослабьте винт 1
b) используйте винт 2 для позиционирования головки горения 3, опираясь на указатель 4.
c) отрегулируйте расстояние Х на значение, находящееся в пределах от минимального до максимального, следуя
указаний в таблице.
ГОРЕЛКА X Значение показано указателем 4
TBG 50LX PN ME 3 - 10 1 - 2
TBG 80LX PN ME 10 - 25 1 - 2,8
TBG 110LX PN ME
15 - 25 1 - 2,2
TBG 140LX PN ME 10 - 46 1 - 5
СХЕМА РЕГУЛИРОВКИ ГОЛОВКИ
с устройством, закрывающим
воздушный зазор на головке, в
среднем положении, так горелка
будет включена с приблизительной
регулировкой, как описано ранее.
Достигнув требуемой
максимальной подачи
, необходимо
поправить позицию механизма,
закрывающего воздушный зазор
на головке горения. Для этого
переместите его вперёд или назад
так, чтобы получить поток воздуха,
соответствующий подаче, при этом
положение воздушной заслонки
должно быть довольно открыто.
