момента формирования пламени,
остановиться в положении
"блокировки".
Необходимо выполнить этот
контроль и при уже включенной
горелке: отсоединяя провод,
идущий от электрода ионизации,
блок управления должен
мгновенного поместиться в
положение "блокировки".
20) Проверьте исправность
термостатов
или прессостатов
котла (срабатывание
должно
остановить горелку).
ПРИМ.: Проверьте правильность
розжига, так как может случиться,
что смеситель сместился вперёд,
и скорость воздуха на выходе
будет такой высокой, что это
затруднит розжиг.
При выявлении данной ситуации
необходимо постепенно
перемещать смеситель назад до
тех пор, пока не будет найдено
такое положение, при котором
розжиг будет происходить
исправно, после этого необходимо
зафиксировать найденную
позицию, как окончательную.
Напоминаем, что для пламени
розжига желательно ограничить
до минимума количество
подаваемого воздуха для того,
чтобы розжиг был хорошим и в
более сложных случаях.
ИНСТРУКЦИИ ПО РАБОТЕ
ГОРЕЛКИ В РУЧНОМ
РЕЖИМЕ

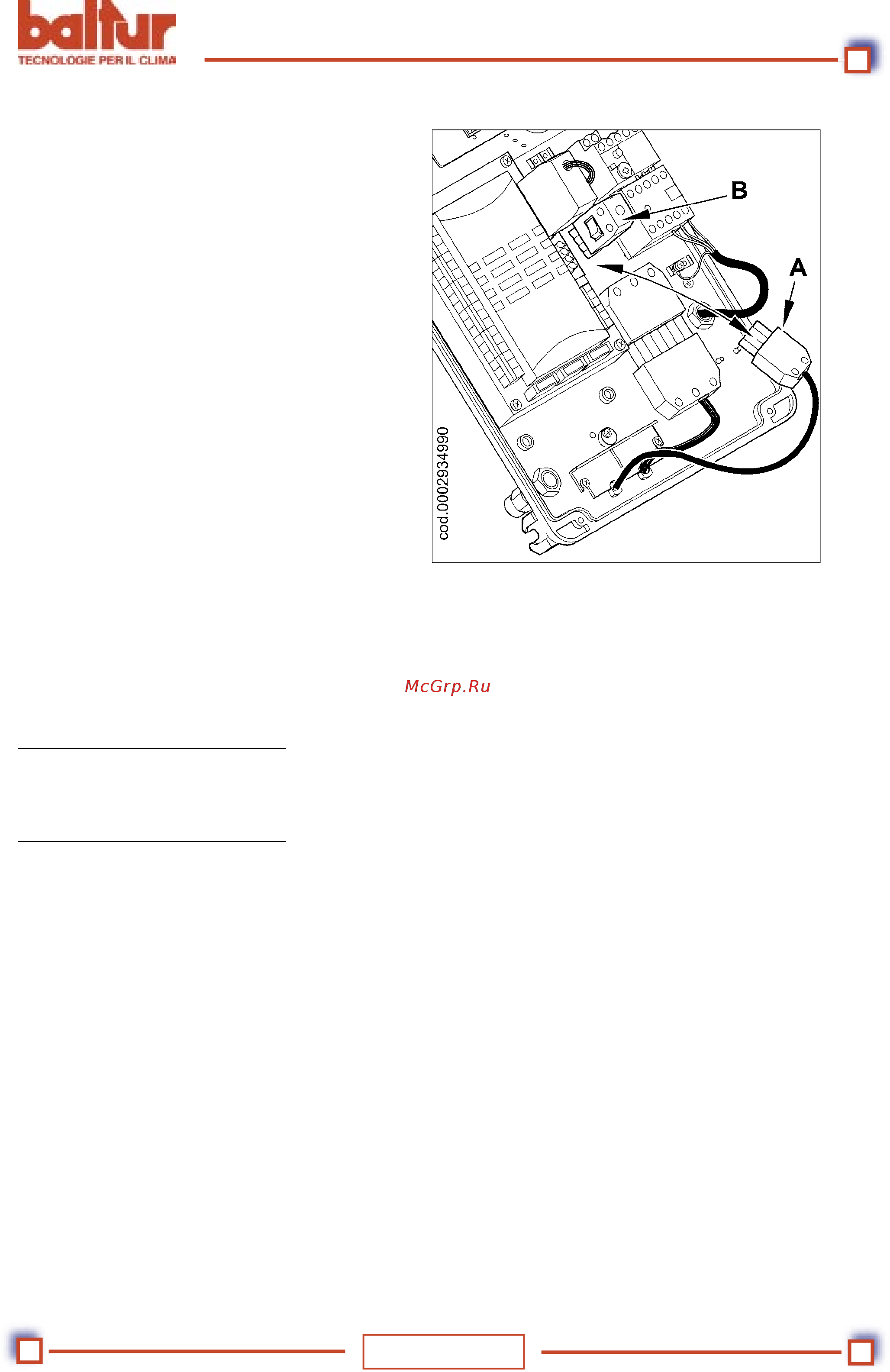

Можно выполнить контроль
горения во всем модуляционном
диапазоне, вручную управляя
блоком управления MPA 22. Для
этой цели пользуйтесь разъёмом
модуляции (B), изображённом на
рисунке сбоку, который имеется
в комплекте поставки горелки.
Отсоединив 4-штырьковый разъём
(A), куда поступают сигналы от
линии термостатов или регулятора
RFW 40, поместите на его место
разъём (B). При помощи кнопки "+"
увеличьте подачу газа и воздуха или
уменьшите.
Закончив контроль, вновь
подсоедините 4-штырьковый разъём
(A) и восстановите автоматический
модуляционный режим.
