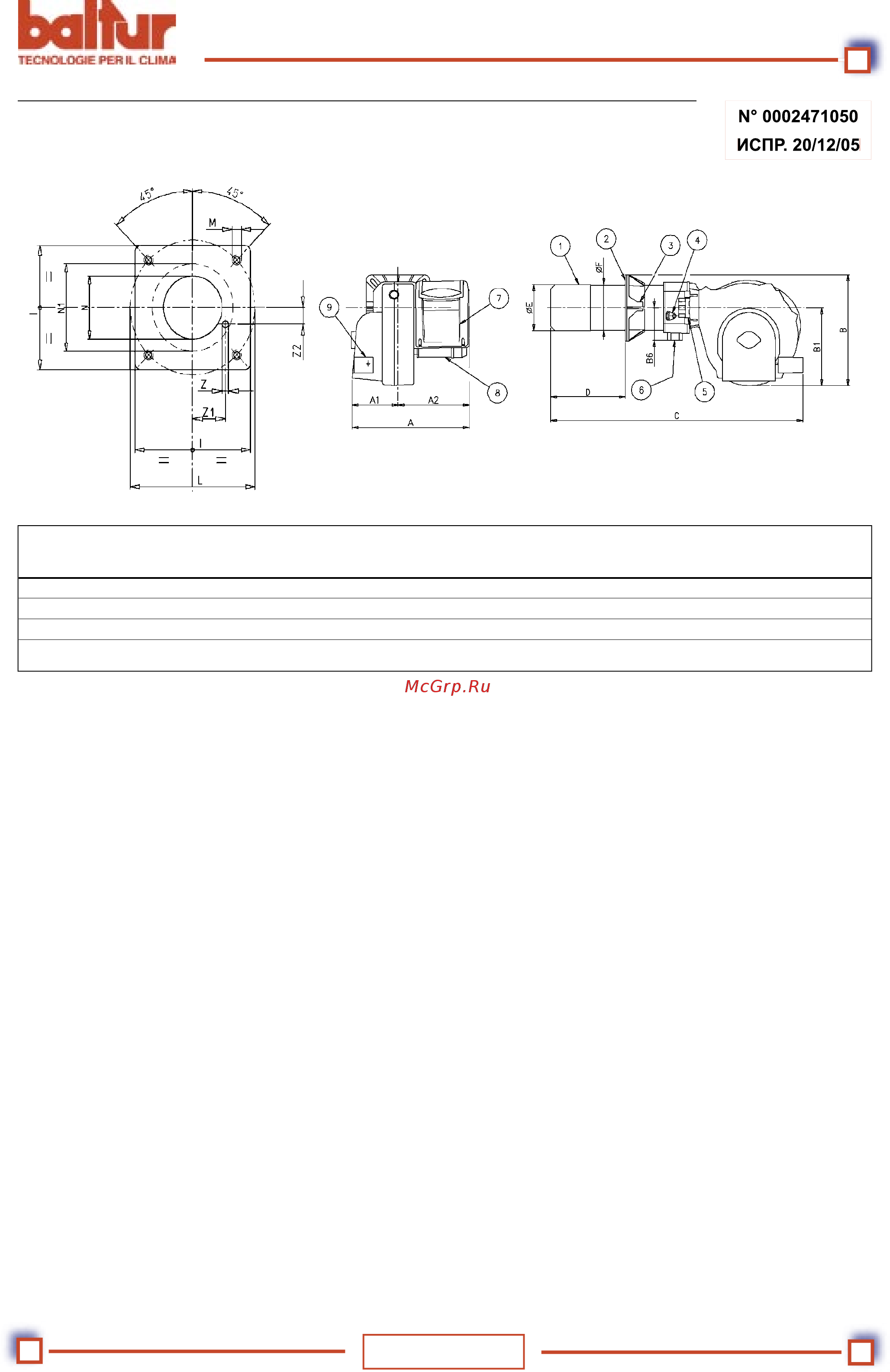

ГАБАРИТНЫЕ РАЗМЕРЫ

10 / 24

0006081046 - изд. 2006/09

N° 0002471050N° 0002471050

ИСПР. 20/12/05 ИСПР. 20/12/05

МОДЕЛЬ A A1 A2 B B1 B6 C D E F I L M N N1 Z Z1 Z2

мин макс. Ø Ø мин макс

TBG 50LX PN ME 610 240 370 510 380 160 1230 175 400 161 159 260 225 300 M12 170 202 12 83,5 45

TBG 80LX PN ME 610 240 370 520 380 160 1230 175 400 180 178 280 250 325 M12 190 222 12 92 50

TBG 110LX PN ME 610 240 370 540 380 160 1280 200 450 224 219 320 280 370 M12 235 260 12 112,5 54

TBG 140LX PN ME 610 240 370 540 380 160 1280 200 450 240 219 320 280 370 M12 250 260 12 112,5 54

1) Головка горения

2) Прокладка

3) Соединительный фланец горелки

4) Устройство регулировки головки

5) Шарнир

6) Фланец соединения газовой рампы

7) Электрический щит

8) Двигатель

9) Серводвигатель для регулировки воздуха

Отверстие дверцы N1 позволяет напрямую поместить стакан горелки и трубку давления в камеру сгорания.
