22 / 24
0006081046 - изд. 2006/09

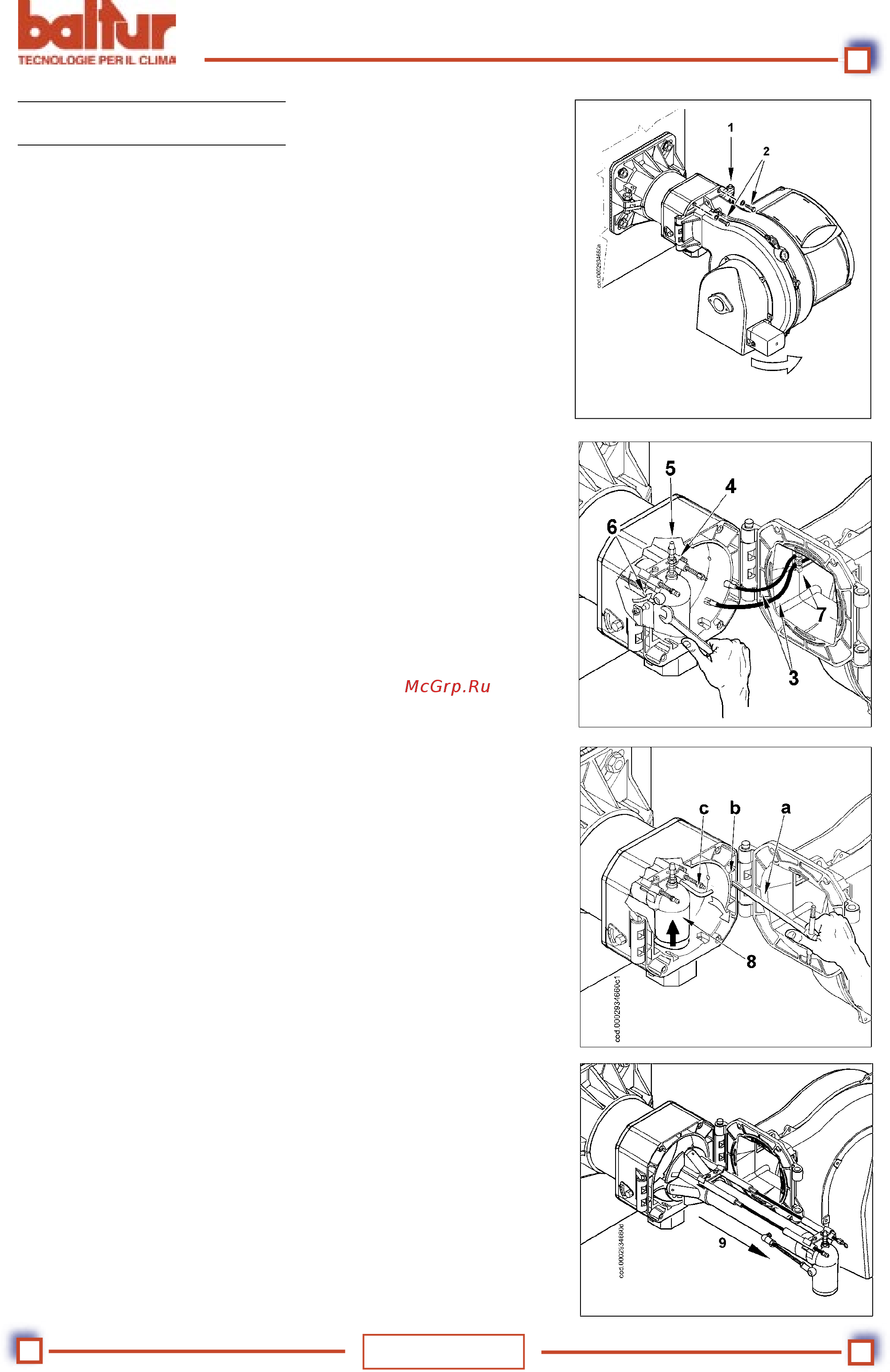

Рисунок 1
Рисунок 2
Рисунок 4
Рисунок 3
ТЕХОБСЛУЖИВАНИЕ
Регулярно выполняйте анализ
уходящих газов, проверяя
значения вредных выбросов.
Периодически заменяйте газовый
фильтр если он загрязнён.
Проверяйте, что все компоненты
головки горения находятся
в хорошем состоянии и не
деформированы из-за высокой
температуры. На них не должно
быть грязи или различного
рода скоплений, которые
могут попасть из помещения
или образоваться при плохом
процессе горения. Проверяйте
исправность электродов.
Если необходимо выполните
чистку головки горения, вынимая
компоненты, как описано далее:
Открутите два винта (2) и
поверните горелку вокруг пальца
(1), помещённого в специальный
шарнир (рисунок 1)
.
Убрав провода розжига и
ионизации (3) с терминалов
соответствующих электродов,
полностью открутите гайку (4)
и закрутите винт (5), продвигая
его внутрь подводящего газового
патрубка (8) на достаточную
длину, чтобы обеспечить
последующий демонтаж узла
смесителя (см. рис. 3).
Тем же ключом выполните
операции на шаровом шарнире
(6) в направлении, указанном
стрелкой, отцепливая рычаг
продвижения головки горения
(рисунок 2).
При помощи потайного
шестигранного ключа, размером
3 мм (a) ослабьте винт M6
(b), который стопорит трубку
давления воздуха (c) внутри
стакана, после этого выньте её с
гнезда.
Слегка приподнимите
подводящий газовый патрубок
(8) (рисунок 3) и снимите весь
узел смесителя в направлении,
указанном стрелкой (9) на
рисунке 4. Закончив ремонтные
операции и проверив
положение электродов розжига
и ионизации, выполните
монтаж головки горения,
действуя в обратной демонтажу
последовательности (см.
0002935020).
Примечание!
В момент закрытия горелки,
осторожно потяните в сторону
электрического щита, слегка
надавливая на провода
розжига и ионизации для
их позиционирования в
соответствующие гнёзда (7)
на рисунке 2. Это поможет
избежать повреждения
проводов вентилятором при
функционировании горелки.
