16 / 24
0006081046 - изд. 2006/09
ОПИСАНИЕ
ФУНКЦИОНИРОВАНИЯ
ДЛЯ ДВУХ
ПРОГРЕССИВНЫХ
СТУПЕНЕЙ
Дутьевые горелки с электронной
модуляцией подходят для работы с
топками под высоким напряжением
или разряжением. Они гарантируют
не только высокую стабильность
пламени, но и полную безопасность
и высокое КПД.
Горелка оснащена электронным
кулачком мод. MPA 22. MPA 22
управляется микропроцессором с
прерывистым режимом работы для
контроля и управления дутьевыми
газовыми горелками с электронной
модуляцией, сервоприводом
регулировки расхода воздуха, а также
с пневматическим пропорциональным
клапаном, служащим для регулировки
расхода газа. Кроме этого, для
автоматического функционирования
горелки интегрирован блок контроля
герметичности клапанов. Для
лучшего понимания принципа
функционирования устройства MPA
22, внимательно ознакомьтесь с
инструкциями, которые приводятся
в приложении инструкции под кодом
0006080902.
Горелка называется с двумя
прогрессивными ступенями, так
как переход от первого пламени на
второе (от минимального режима
до максимального установленного)
происходит плавно. Это касается как
воздуха для горения, так и подачи
топлива. При этом достигается такое
преимущество, как стабильность
давления в сети подачи газа.
Диапазон расхода можно изменить
приблизительно от 1 до 1/3. Согласно
нормативу, розжигу предшествует
продув камеры сгорания с полностью
открытой заслонкой. Время продува
длится около 36 секунд. Если прессостат
контроля воздуха для продува обнаружил
достаточное давление, то по окончании
продува включается трансформатор
розжига и после 3 секунд открываются
один за другим предохранительный
и главный клапаны. Газ доходит
до головки горения, смешивается
с поступающим от вентилятора
воздухом и загорается. Подача
газа регулируется пневматическим
клапаном. По истечение 3 секунд
с момента срабатывания клапанов
(главного и предохранительного)
трансформатор розжига отключается.
Так горелка включается в точке
розжига (P0). Наличие пламени
обнаруживает соответствующее
контрольное устройство (зонд
ионизации, погруженный в пламя).
Реле программатора проходит позицию
блокировки и даёт напряжение
сервоприводу регулировки подачи
воздуха, который перемещается
в положение, соответствующее
отрегулированному миниму (P1).
Подача газа благодаря срабатыванию
пневматического клапана сокращается
до минимального теплового расхода.
Если термостат котла (или прессостат)
2-ой ступени позволяет (отрегулирован
на температуру или давление, значения
которых превышают имеющиеся
в котле), сервопривод регулировки
воздуха начинает поворачиваться и
постепенно увеличивать подачу воздуха
для горения и, следовательно газа
тоже, до тех пор, пока не достигнется
максимальная мощность горелки,
на которую она отрегулирована (P9).
Увеличение давления воздуха в
вентиляторе определяется датчиком
газового пропорционального клапана,
который постепенно настраивает расход
газа с учётом постепенного изменения
давления воздуха.
Горелка остаётся работать на
максимальной мощности до тех пор,
пока температура или давление
не достигнут
того значения, при
котором сработает термостат котла
(или прессостат) 2-ой ступени.
Срабатывание вызовет изменение
положения сервопривода воздуха в
обратном направлении, постепенно
сокращая расход газа и воздуха для
горения до минимального значения.
Если даже при работе на минимальной
мощности достигается предельное
значение температуры или давления,
на которое настроено устройство
окончательного останова (термостат
или прессостат), горелка остановится
после его срабатывания. Как только
температура или давление опускаются
ниже значения, при котором
срабатывает устройство останова,
горелка вновь запускается и выполняет
ранее описанную программу.
В условиях нормального
функционирования термостат
котла (или прессостат) 2-ой
ступени определяет требуемые
изменения и автоматически
предусматривает приведение в
соответствие расхода топлива и
воздуха, вызывая срабатывание
сервопривода регулировки воздуха,
который начинает вращение либо
в сторону максимального расхода
либо минимального. Благодаря этим
операциям, система модуляции
пытается уравновесить количество
тепла, поступающего котлу, с
теплом, которое сам котёл отдаёт
при эксплуатации.
В том случае, когда пламя не
появляется за 3 секунды с момента
открытия газовых клапанов, блок
управления блокирует горелку (полный
останов горелки и появление на дисплее
(3) сообщения об ошибке 25H).
Для восстановления работы блока
необходимо нажать на пол секунды
кнопку сброса помех (4).

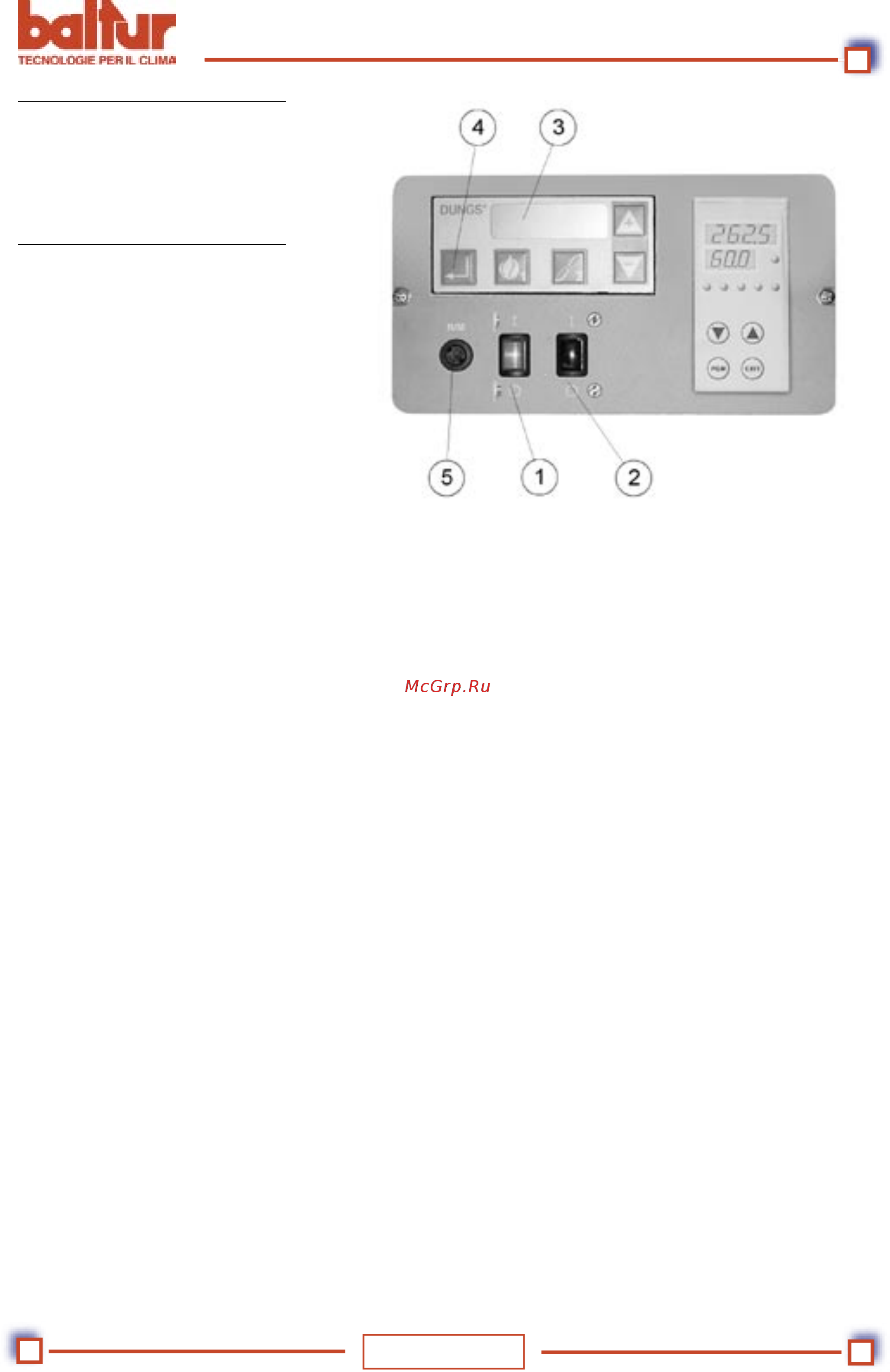

Обозначения:
1 - Главный выключатель включен/отключен
2 - Выключатель линии термостатов
3 - Дисплей MPA 22
4 - Кнопка подтверждения или сброса помех
5 - Предохранитель
