Absperrschieber vor und nach der Pumpe einbauen.

Damit wird bei einem möglichen Austausch der Pumpe

ein Ablassen und Wiederauffüllen der Anlage erspart.

deutsch

4.4 Einbau

Einbau erst nach Abschluss aller Schweiss- und Lötarbeiten

an der Anlage.

Tropfwasser auf den Pumpenmotor, speziell Klemmenkasten

unbedingt vermeiden.

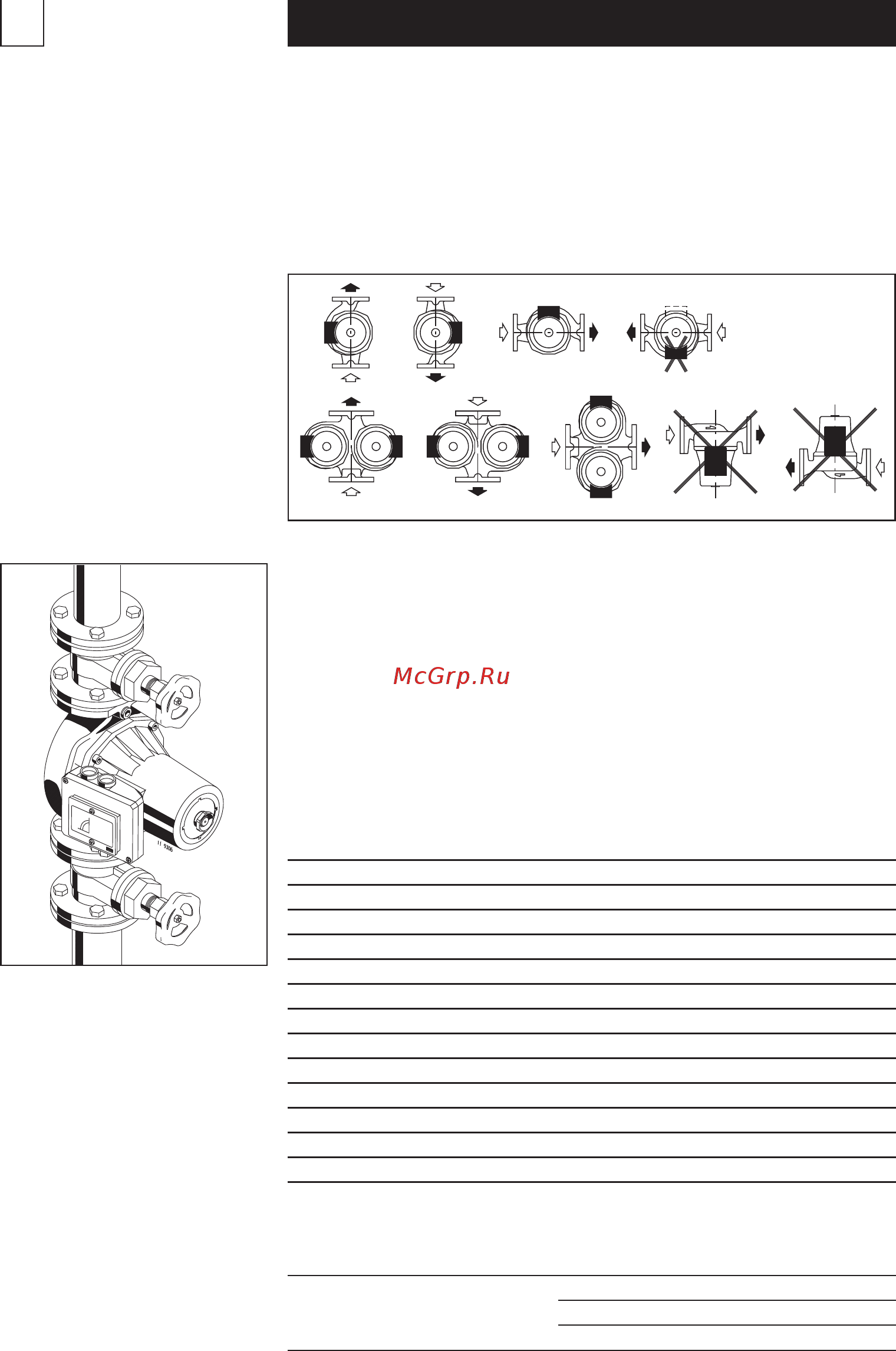

Der Pfeil auf dem Pumpengehäuse zeigt die Durchflussrichtung an.

Die Motorwelle muss immer waagrecht sein, nie senkrecht.

Das Pumpengehäuse spannungsfrei in die Anlage einbauen.

4.5 Mindestdruck

Der Mindestdruck am Pumpensaugstutzen bei 75 °C

zur sicheren Schmierung der Gleitlager:

LLD

Einzelpumpen Zwillingspumpen

L 321, L 325 LD 321 0,3 bar

L 322, L 323, L 324, L 326 LD 322, LD 323, LD 324 0,5 bar

L 401, L 402 LD 401, LD 402 0,3 bar

L 403 LD 403 0,5 bar

L 501, L 502 0,3 bar

L 503, L 504 LD 503, LD 504 0,5 bar

L 651, L 652 0,6 bar

L 653, L 654, L 655 LD 653, LD 654, LD 655 0,8 bar

L 801, L 802 LD 801, LD 802 0,8 bar

L 803, L 804, L 805 LD 803, LD 804, LD 805 1,0 bar

L 1001 LD 1001 1,0 bar

L 1002, L 1003, L 1004 LD 1002, LD 1003, LD 1004 1,75 bar

Die Werte gelten bis 500 m über Meeresspiegel.

Zuschlag für grössere Höhen:

0,01 bar pro 100 m Höhenzuwachs.

Zuschlag für: 90 °C 0,35 bar

110 °C 1,10 bar

140 °C 3,30 bar
