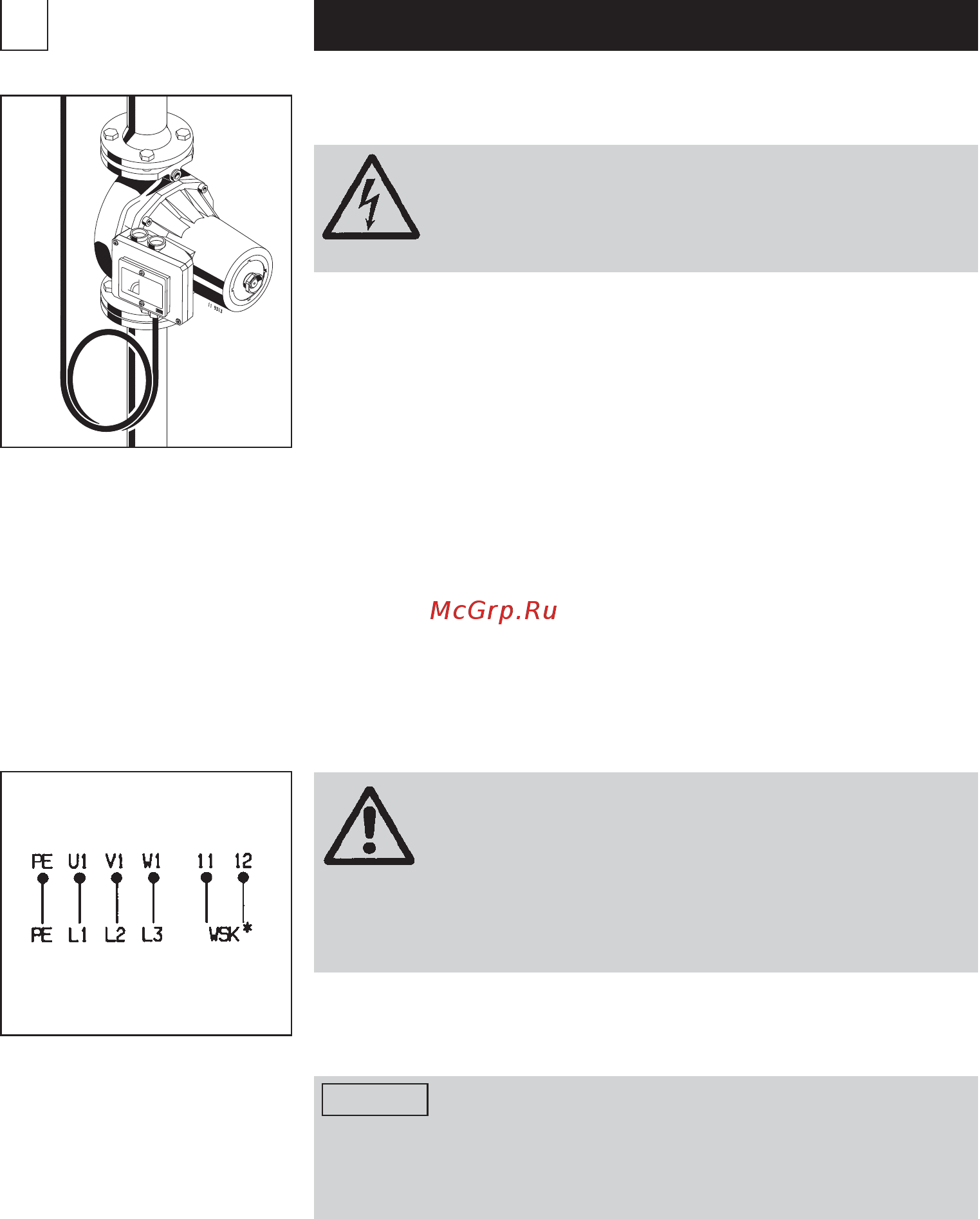

5. Электрическое соединение
В случае повышенной температуры воды (выше 80 °C), используйте
соответствующую термостойкую соединительную линию.
Соединительная линия не должна прикасаться к трубопроводу или
корпусам насоса и двигателя. В случае, если используется сдвоенный
насос (серия LD ...), должна быть предусмотрена отдельная
соединительная линия со всеполюсным выключателем для каждого
двигателя насоса (надежно работающая!).
Необходимо обеспечить защиту от попадания кабеля по проводу
электропитания в клеммную коробку через входную манжету!
Предохранитель:
(номинальный ток × 1.5) mx. 16 A, инерционный
Поперечное сечение провода: макс. 2.5 мм
2
.
Пусковой ток: макс. 3× номинальный ток.
Электрическое соединение должно производиться в соответствии
с шильдиком с техническими характеристиками. Для облегчения
замены насосы в будущем необходимо оставить запас провода
свернутого в кольцо
5.1 Штекер Тип A (3× 400 В~)
Предупреждение:
С соединением проводов
электропитания
3× 400
В~
используйте только штекер Тип A!
Если используется штекер Тип B
(как комплектующая деталь для
1
×
230
В~/
3× 230
В~),
двигатель выйдет из строя!
Двигатель имеет две скорости.
Со штекером Тип A 2 скорости могут устанавливаться
вручную (см. Раздел 5.2 «Настройка мощности»).
Примечание:
- Для электропитания 1× 230 В~/3 × 230 ~
должен использоваться штекер Тип В.
- Для внешнего переключателя скоростей, шаг I, II,
например, при использовании блока управления
Biral BC 715 W или BC 755,
должен использоваться штекер Тип С.
Предупреждение:
Штекер Тип A
Схема подключения
3× 400 В~
* Устройства тепловой защиты катушки
(WSK) BC 712W, BC 752.
WSK клеммы не предусмотрены
в двигателях с защитой от короткого
замыкания (BC 753).
русский
50
Электрическое соединение должно выполняться
специалистом.
Должны соблюдаться нормы I.E.E.
(Институт инженеров-электриков)
Пожалуйста, соблюдайте нормы NIN (CENELEC).
Если напряжение неправильное, двигатель выйдет
из строя.
Должна быть включена защита двигателя
(CEC, 11,12).
(Вспомогательный блок управления
BC 712W, BC 752 и т.д.)
