Biral L 322 [32/56] Podłączenie elektryczne

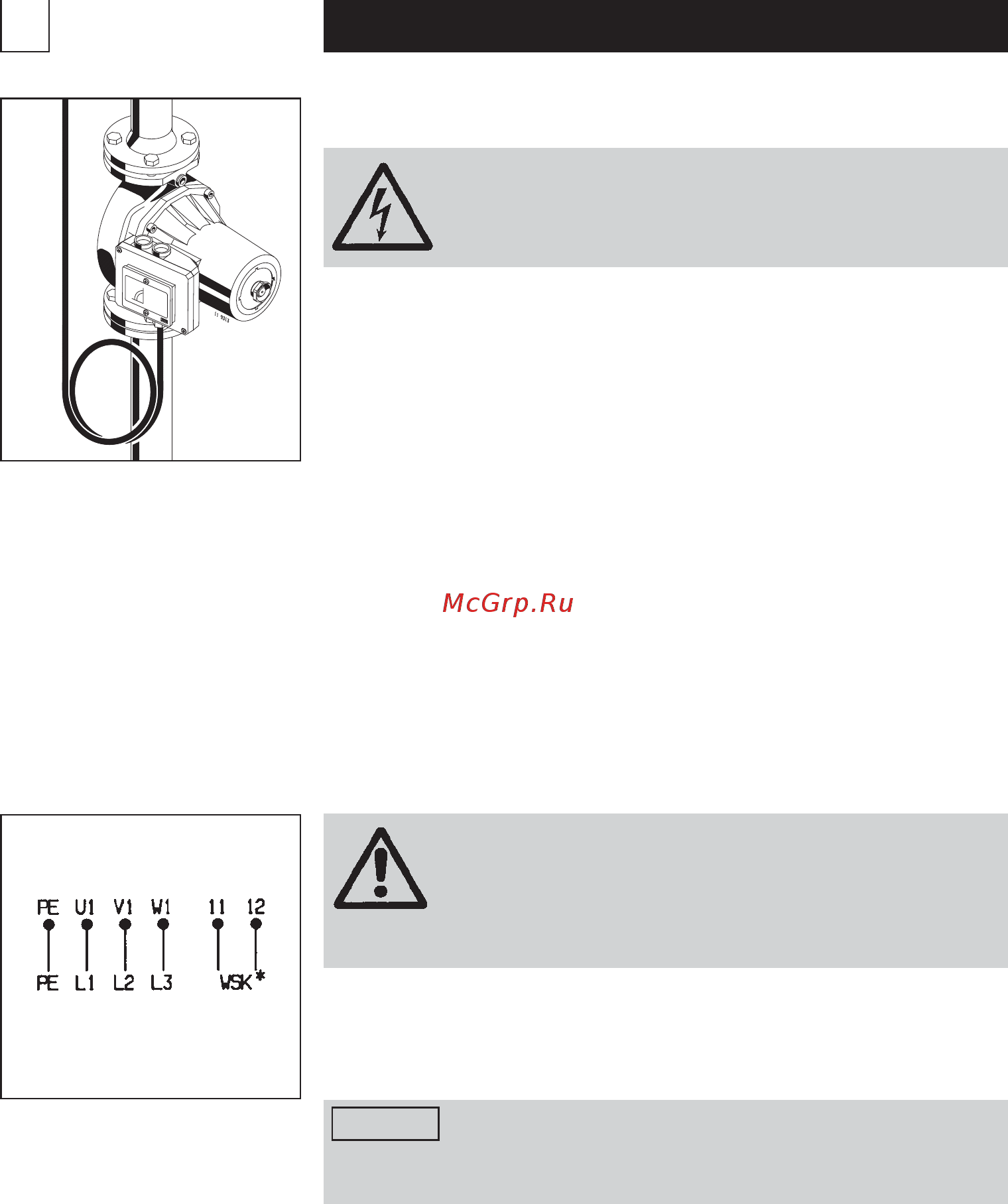

![Biral L 322 [32/56] Podłączenie elektryczne](/views2/1425110/page32/bg20.png)
polski
32
Podłączenie elektryczne może wykonywać uprawniony
elektryk.
Należy przestrzegać norm NIN (CENELEC)
i przepisów lokalnego
zakładu energetycznego (ZE).
5. Podłączenie elektryczne
W przypadku wyższych temperatur wody (od 80 °C) stosować
odpowiedni przewód przyłączeniowy odporny na te temperatury.
Przewód przyłączeniowy nie może stykać się z korpusem pompy
i obudową silnika.
W przypadku podwójnych pomp (typoszereg LD...) dla każdego silnika
pompy
należy przewidzieć oddzielny przewód przyłączeniowy
z odłącznikiem na wszystkie bieguny (bezpieczeństwo pracy!).
Przy wprowadzaniu kabla do skrzynki przyłączowej zwrócić uwagę
na ochronę przed kapiącą wodą i odciążenie (dławnica)!
Bezpiecznik: (prąd znamionowy× 1,5) max 16 A, zwłoczny
Przekrój przewodów: max. 2,5 mm
2
.
Prąd rozruchowy: max 3× prąd znamionowy.
Elektryczne podłączenie ma odbywać się zgodnie z tabliczką
znamionową.
Dla ułatwienia późniejszej wymiany elektryczne przyłącze należy
zapętlić.
5.1 Wtyk typu A (3× 400 V~)
Uwaga:
Przy podłączaniu do sieci 3 × 400 V~
stosowaćtylko wtyk A!
W przypadku użycia wtykutypu B
(jako wyposażenie dodatkowe dla
1× 230 V~/3× 230 V~) silnik ulegnie uszkodzeniu!
Silnik posiada dwie prędkości obrotowe.
Za pomocą wtyku typu A można ustawić ręcznie 2 liczby obrotów
(patrz 5.2 “Ustawianie wydajności”).
W przypadku niewłaściwego napięcia silnik ulegnie
uszkodzeniu!
Należy podłączyć zabezpieczenie silnika (WSK, 11, 12)
(wyposażenie dodatkowe Sterownik BS 712W, BS 752 itd.).
Uwaga:
– W przypadku podłączenia do sieci 1× 230 V~/3× 230 V~
wymagany jest wtyk typu B.
– Do zewnętrznego przełączania obrotów, stopień I, II,
np. za pomocą sterownika Biral BS 715W lub BS 755
wymagany jest wtyk typu C.
Uwaga
Wtyk typu A
Schemat podłączenia
3× 400 V~
* Zestyk zabezpieczający uzwojenie (WSK)
BS 712 W, BS 752
W przypadku silników odpornych
na zwarcie nie ma zacisków (BS 753).
