deutsch
14
Der elektrische Anschluss muss von einem Fachmann
ausgeführt werden.
NIN-Normen (CENELEC) und die Vorschriften
des örtlichen Energieversorgungs
unternehmens (EVU)
sind zu beachten.

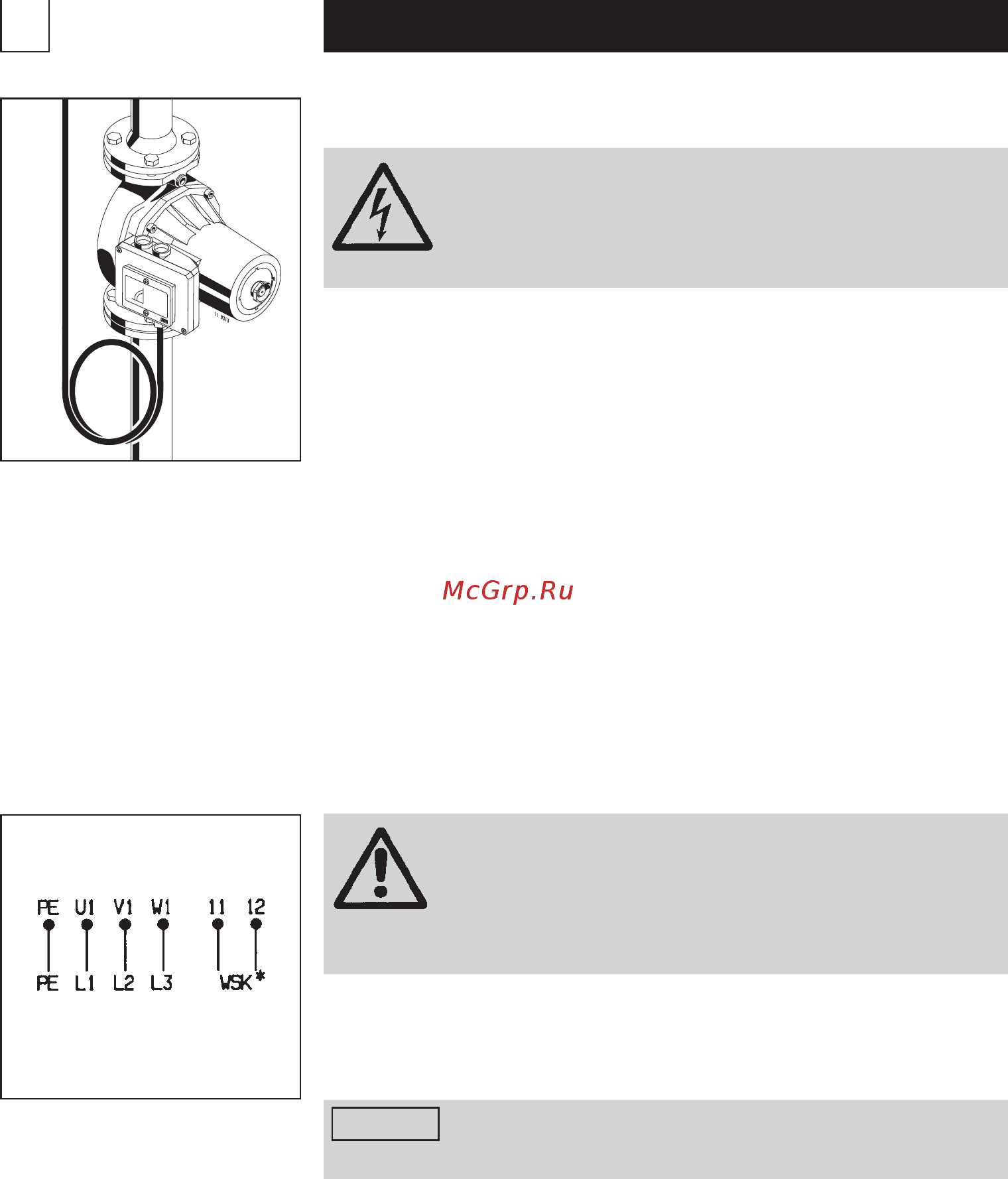

5. Elektrischer Anschluss
Bei höheren Wassertemperaturen (ab 80 °C) entsprechend
wärmebeständige Anschlussleitung verwenden.
Die Anschlussleitung darf die Rohrleitung, das Pumpen- und
Motorgehäuse nicht berühren.
Bei Zwillingspumpen (Typenreihe LD ...) ist für jeden Pumpenmotor
eine separate Anschlussleitung mit allpoligem Schalter vorzusehen
(Betriebssicherheit!).
Tropfwasserschutz und Zugentlastung bei Kabeleinführung
in Anschlusskasten (Stopfbuchse) beachten!
Vorsicherung: (Nennstrom × 1,5) max. 16 A, träge
Drahtquerschnitt: max. 2,5 mm
2
.
Anlaufstrom: max. 3-facher Nennstrom.
Der elektrische Anschluss hat
gemäss Datenschild zu erfolgen.
Für spätere einfache Auswechslung ist der elektrische Anschluss
zu schlaufen.
5.1 Stecker
Typ A
(3× 400 V~)
Achtung:
Bei Netzanschluss 3
×
400 V~
nur Stecker Typ A verwenden!
Bei Verwendung von Stecker Typ B
(als Zubehör für 1
×
230 V
~/3
×
230 V~)
wird der Motor zerstört!
Der Motor hat zwei Drehzahlstufen.
Mit dem Stecker
Typ A
können manuell 2 Drehzahlen eingestellt
werden (siehe Abschnitt
5.2 «Leistungseinstellung»).
Bei falscher Spannung wird der Motor beschädigt!
Motorschutz (WSK, 11,12) muss angeschlossen werden.
(Zubehör Steuergerät BS 712 W, BS 752 usw).
Bemerkung:
- Bei Netzanschluss 1× 230 V~/3× 230 V~
muss Stecker
Typ B
verlangt werden.
- Für externe Drehzahlumschaltung, Stufe I, II
z.B. mit Biral-Steuergerät BS 715W oder BS 755
muss Stecker
Typ C
verlangt werden.
Achtung
Stecker
Typ A
Anschlussschema
3× 400 V~
* Wicklungsschutzkontakt (WSK)
BS 712 W, BS 752
Bei kurzschlussfesten Motoren
sind die WSK-Klemmen nicht
vorhanden (BS 753).
