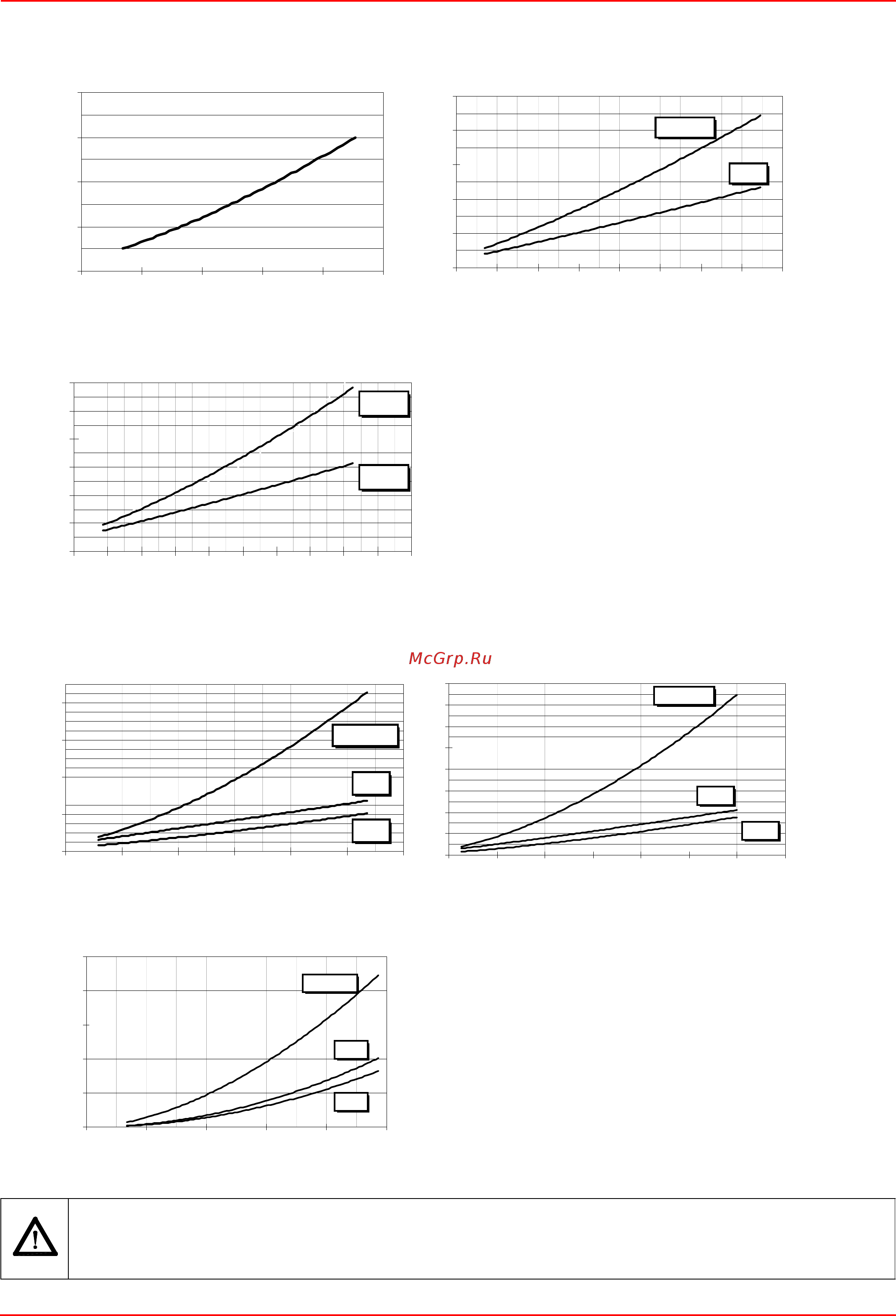

Кривые соотношения “давление в сети - расхода газа”
ДАВЛЕНИЕ ГАЗА
В СЕТИ, мбар
P61 M-...0.40
РАСХОД ГАЗА ст.м
3
/ч
P61 M-.0.50 - M-...0.65
РАСХОД ГАЗА ст.м
3
/ч
ДАВЛЕНИЕ ГАЗА
В СЕТИ, мбар
P65 M-...50-65
РАСХОД ГАЗА ст.м
3
/ч
ДАВЛЕНИЕ ГАЗА
В СЕТИ, мбар
P71 M-...0.xx
РАСХОД ГАЗА ст.м
3
/ч
P71 M-...1.xx
РАСХОД ГАЗА ст.м
3
/ч
ДАВЛЕНИЕ ГАЗА
В СЕТИ, мбар
P73A M-...1.xx
РАСХОД ГАЗА Стм
3
/ч
Внимание: на абсциссе указывается значение расхода газа, на ординате - соответствующее значение давления в
сети без учета давления в камере сгорания. Чтобы определить минимальное давление на входе газовой рампы,
необходимое для получения требуемого расхода газа, необходимо суммировать давление газа в камере сгорания и
значение, вычисленное на ординате.
0
5
10
15
20
10 20 30 40 50 60
0
5
10
15
20
25
10 20 30 40 50 60 70 80 90
Rp 2" (50)
DN65
0
5
10
15
20
25
30
20 30 40 50 60 70 80 90 100 110 120
DN50
DN65
2”(50)
0
10
20
30
40
20 40 60 80 100 120 140
Rp 2" (50)
DN65
DN80
0
10
20
30
40
50
60
70
80
25 50 75 100 125 150 175 200
Rp 2" (50)
DN65
DN80
0
25
50
75
100
125
0 50 100 150 200 250
Rp 2" (50)
DN65
DN80
