Связь с пользователем

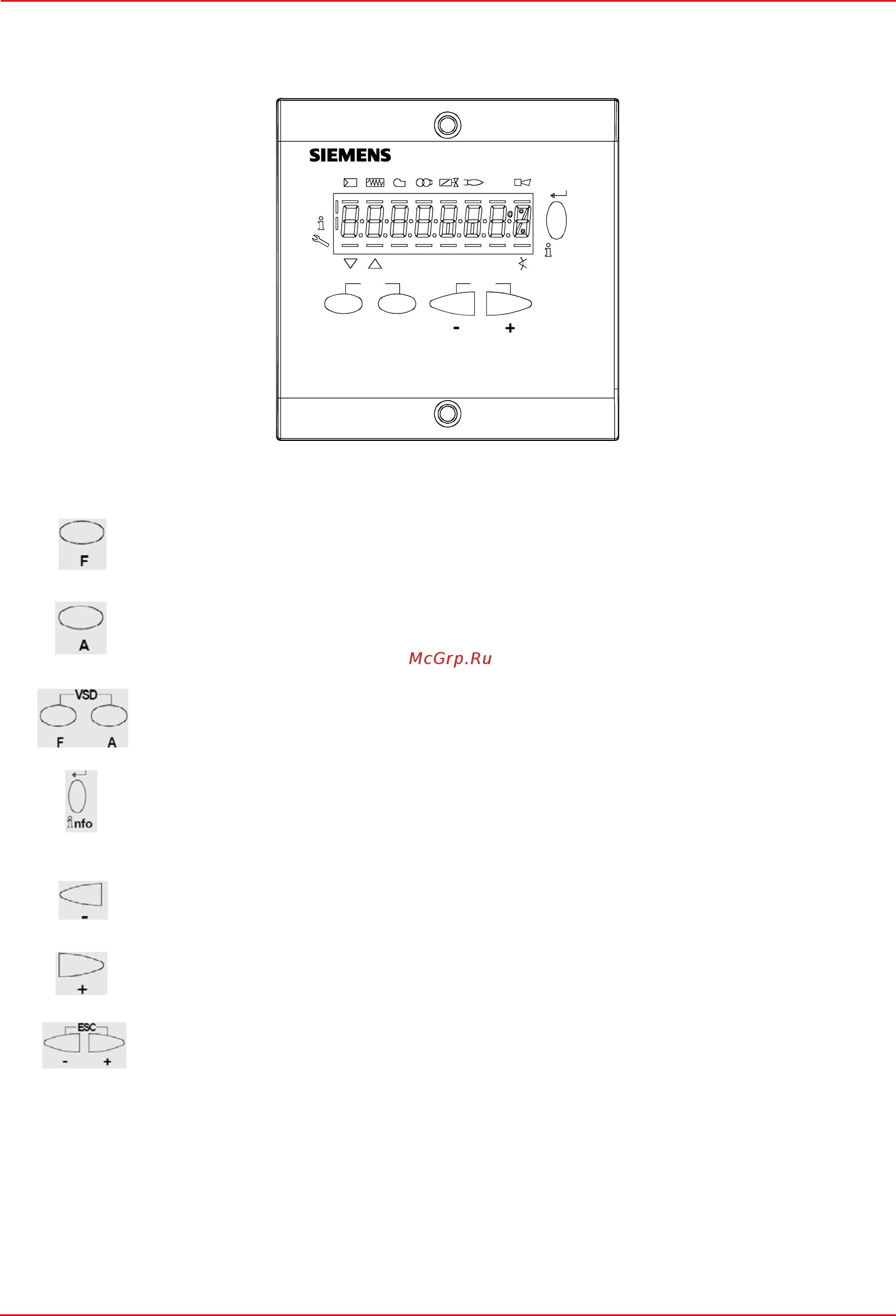

Дисплей AZL2x... выглядит следующим образом:
Кнопки имеют следующие функции:
Кнопка F
(Fuel): Используется для регулирования положения сервопривода “топливо”:
Если держать в нажатом состоянии кнопку F вместе с кнопками + и - , можно изменить
положение сервопривода “топливо”.
Кнопка A
(Air):Используется для регулирования положения сервопривода “воздух”:
Если держать в нажатом состоянии кнопку А вместе с кнопками + и - , можно изменить
положение сервопривода “воздух”.
Кнопка F + A
При одновременном нажатии двух кнопок, на дисплее появляется надпись code, и после ввода
соответствующего пароля можно войти в конфигурацию Service.
Кнопки Info и Enter
Эти кнопки используются для навигации в меню In
fo и Service
Служит при конфигурации в качестве входа Enter
Во время работы горелки служит в качестве кнопки сброса блокировки Reset
Cлужит для того, чтобы войти на более низкий уровень в меню
Кнопка -
Служит для уменьшения значения параметра
Служит для просмотра перечня параметров в меню Info и Service
Кнопка +
Служит для увеличения значения пар
аметра
Служит для просмотра перечня параметров в меню Info и Service
Комбинация кнопок ( + и - ) = ESC
При одновременном нажатии двух кнопок осуществляется функция ESCAPE, можно получить
две функции:
- аннулировать набранное значение
- перейти на более низкий уровень в меню
Bild 1/0707
