CIB Unigas Tecnopress P61 M-.MD.L.RU.A.1.40.ES [23/44] Operate
![CIB Unigas Tecnopress P61 M-.MD.L.RU.A.1.40.ES [23/44] Operate](/views2/1429265/page23/bg17.png)

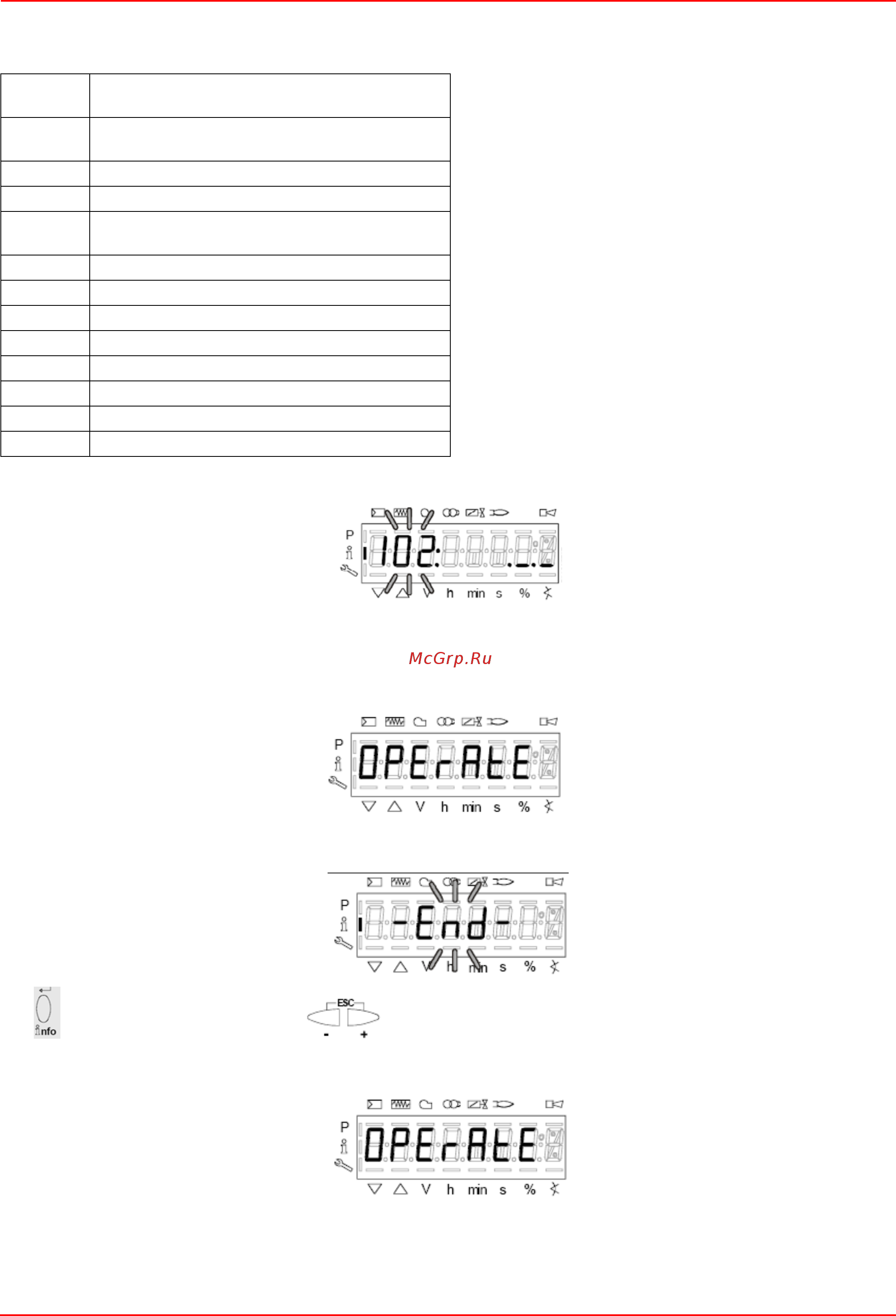

C.I.B. UNIGAS - M039227NB
23
Уровень Info визуально доступный для всех, отображает некоторые базовые параметры, а точнее:
5 Пример: выбрать параметр 102 для визуализации даты:
при этом визуализируется мигающий параметр и сбоку полоска с точками и линиями “._._._”
6 нажать кнопку InFo на 1-3 секунды: появится дата
7 нажать InFo, чтобы вернуться на параметр “102”
8 нажимая + или - можно пролистать перечень параметров (см. таблицу сверху); или, нажимая ESC или InFo на несколько
секунд, появится надпись
9 После достижения последнего параметра (143), нажав еще раз кнопку + на дисплее появится мигающая надпись End.
10 на более чем три секунды или для того, чтобы выйти из модальности InFo и вернуться на основной
дисплей
(Operate - работа).
Параметр
о
Описание
167
Объем топлива (м³, л, фут³, галл - (с
возможностью обнуливания)
162
Часы работы (с возможностью обнуливания
163 Часы работы горелки
164
Количество запусков горелки (с возможностью
сброса)
166 Общее количество пуско
113 Номер горелки (например Заводской номер)
107 Версия программного обеспечения)
102 Дата программного обеспечения
103 Заводской номер горелки
104 Parameter set preassignment: Customer code
105 Parameter set preassignment: Version
143
Свободный
