Газовые клапаныSiemens VGD20.. и VGD40.. - Вариант с SKP2.. (встроенным стабилизатором

давления)

Монтаж

 Для монтажа двойного газового клапана VGD..., требуются 2 фланца (для мод. VGD20..фланцы имеют резьбу);

 во избежание попадания посторонних тел в клапан, в первую очередь установить фланцы;

 на трубопроводе, почистить установленные компоненты и затем смонтировать клапан;

 направление потока газа должно следовать указанию стрелки, изображенной на корпусе клапана;

 убедиться в том, что болты на фланцах тщательно затянуты;

 проверить на герметичность подсоединения всех компонентов;

 убедиться, что О-образные прокладки правильно расположены между фланцами и клапаном (только для VGD20...)

 убедиться, что прокладки правильно расположены между фланцами (только для VGD40...)

 Подсоединить трубку для отбора давления газа (на рисунке ТР) к соответствующим соединительным деталям,

расположенным на газопроводе, после газовых клапанов: давление газа должно отбираться на расстоянии равном

примерно 5 номинальным диаметрам трубопровода.



Подсоедините трубку для отбора давления газа (TP на рисунке -

трубка поставляется раздельно с наружным диаметром 8 мм

) к

специальным соединениям газопровода после газовых клапанов.



Оставьте открытым отверстие для выбросов в атмосферу (SA на рисунке). Если установленная пружина не соответствует

требованиям регулировки, обратитесь в наши сервисные центры, чтобы вам отправили подходящую пружину.

ВНИМАНИЕ: диафрагма D исполнительного механизма SKP2 должна находиться в вертикальном положении (Рис. 16).

ВНИМАНИЕ: снятие 4 винтов BS ведёт к выходу из строя регулятора!

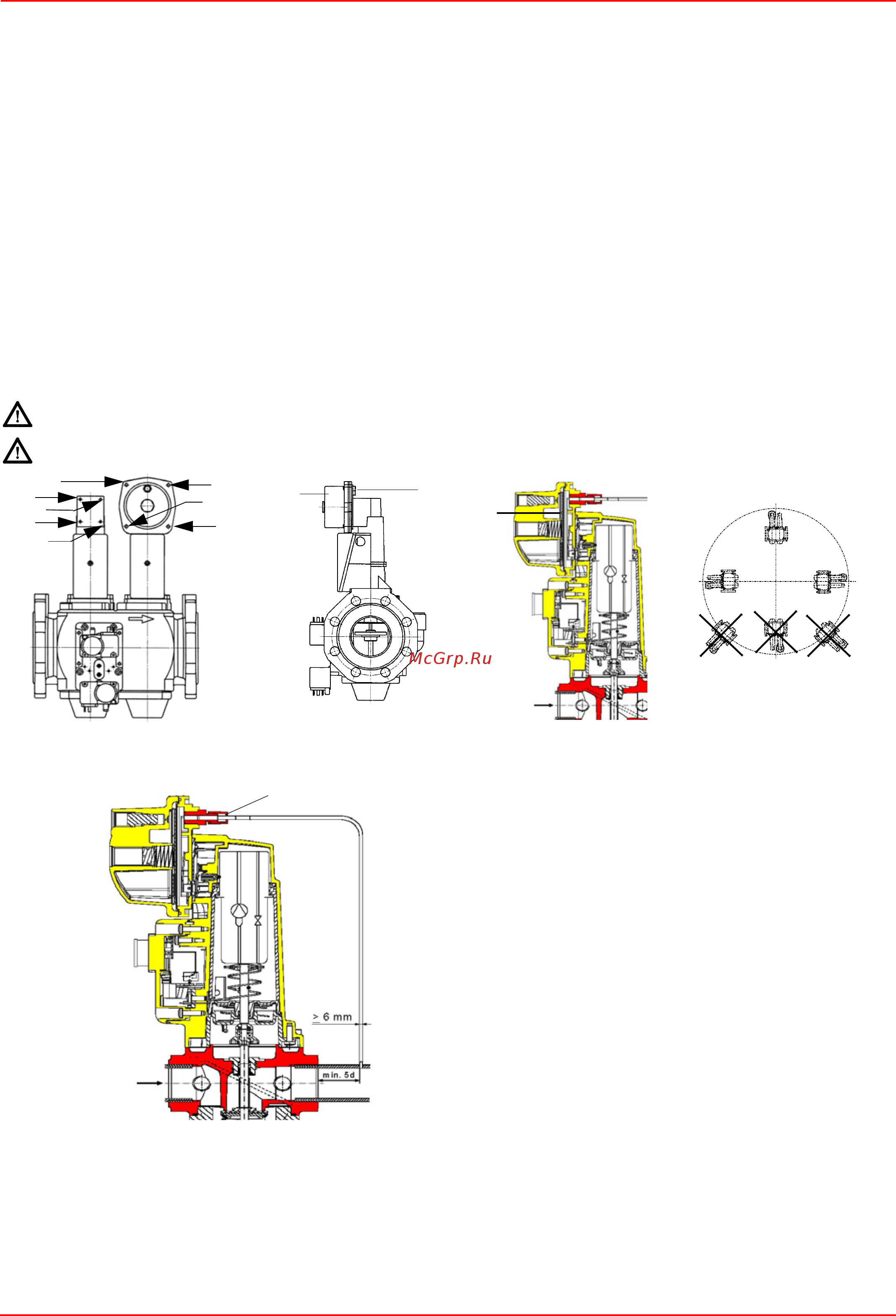

Рис. 14

Рис. 15 Рис. 16

ПОЗИЦИИ ПРИ МОНТАЖЕ

SIE-

MENS VGD..

Рис. 17

Рис. 18

SKP1. SKP2.

7631z05/0101
