C.I.B. UNIGAS - M039227NB
13

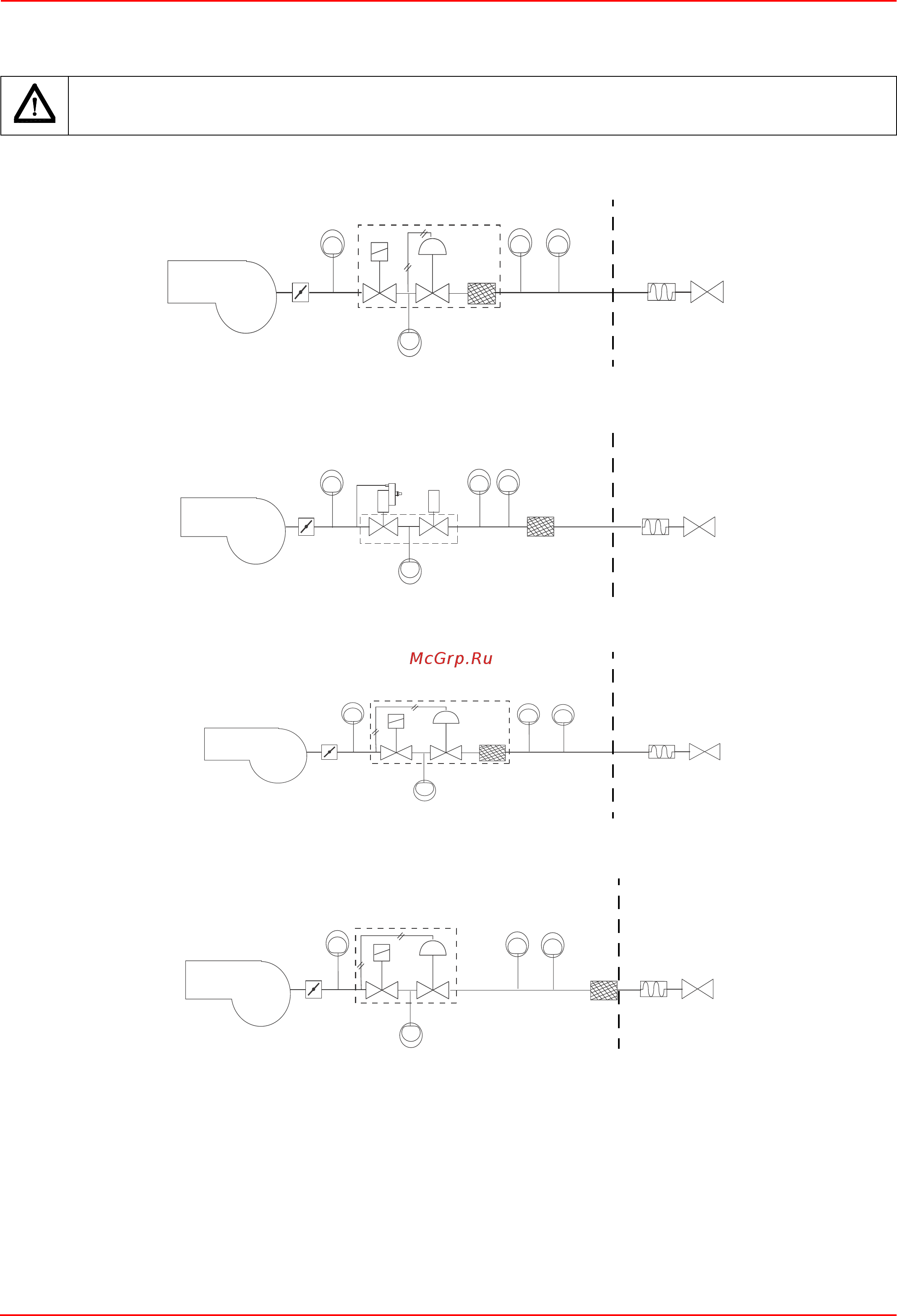

Подсоединение газовых рамп
На следующих схемах изображены компоненты, которые входят при поставке в комплектацию горелки, а также компоненты,
которые должны устанавливаться монтажниками. Приведенные схемы соответствуют действующим нормативам.
* Примечание: реле максимального давления может устанавливаться или перед или после газовых клапанов, но всегда перед
дроссельным клапаном (см. схему - элемент 4).
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБ
ЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ. ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО ГЛАВУ
“ПРЕДУПРЕЖДЕНИЯ” ДАННЫХ ИНСТРУКЦИЙ.
Rp1 1/2: Газовая рампа с группой клапанов MB-DLE (2 клапана + газовый фильтр + стабилизатор давления + реле давления)
+ Реле давления газа для контроля за утечками (PGCP)
Rp2 - DN65 - DN80: Газовая рампа с группой клапанов VGD со встроенным стабилизатором давления газа + Реле давления
газа для контроля за утечками (PGCP)
Rp2: Газовая рампа с группой клапанов MBC (2 клапана + газовый фильтр + стабилизатор давления + реле давления) + Реле
давления газа для контроля за утечками (PGCP)
DN65 - DN80: Газовая рампа с группой клапанов MBC (2 клапана + газовый фильтр + стабилизатор давления + реле
давления) + Реле давления газа для контроля за утечками (PGCP)
Oбозначения
1 Горелка
2 Дроссельный клапан
4 Реле максимального давления газа (опция*)
5 Реле минимального давления газа
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсечной кран
9 Группа клапанов MB-DLE
11 Группа клапанов VGD
16 Реле давления газа для контроля за утечками PGCP
18 Группа клапанов MBC (на 2”, со встроенным
фильтром)
19 Группа клапанов MBC (DN65/80/100)
1
2
5
78
9
4
16
4
ЗАВОД-ИЗГОТОВИТЕЛЬ МОНТАЖНИК
1
2
5
4
6
7
8
11
16
4
МОНТАЖНИКЗАВОД-ИЗГОТОВИТЕЛЬ
1
2
54
78
18
16
4
МОНТАЖНИКЗАВОД-ИЗГОТОВИТЕЛЬ
1
2
54
78
18
4
МОНТАЖНИКЗАВОД-ИЗГОТОВИТЕЛЬ
