C.I.B. UNIGAS - M039227NB
20

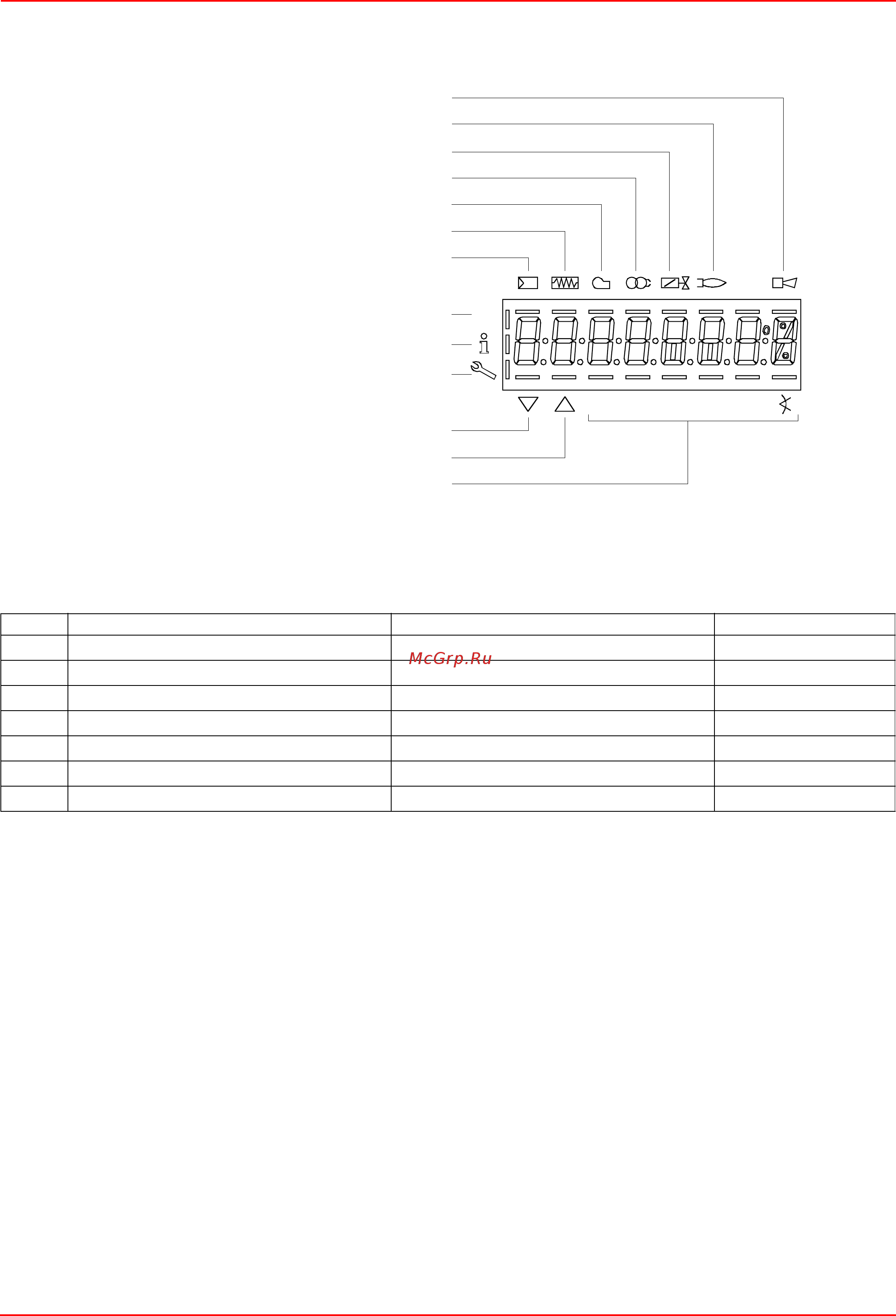

Дисплей может отображать следующие данные
Меню конфигурации
Меню конфигурации подразделен на разные блоки
Доступ к разным блокам меню осуществляется с помощью паролей. Пароли подразделяются на три уровня:
Уровень потребителя (Info)Уровень центра технического обслуживания (Service)Уровень производителя (ОЕМ)Уровень
потребителя (Info):
Уровень центра технического обслуживания (Service):
Уровень производителя (ОЕМ):
Блок Описание Description Пароль
100
Общая информация General OEM / Service / Info
200
Контроль горелки Burner control OEM / Service
400
Кривые соотношения Ratio curves OEM / Service
500
Контроль соотношения Ratio control OEM / Service
600
Сервоприводы Actuators OEM / Service
700
Архив ошибок Error history OEM / Service / Info
900
Данные по процессу Process data OEM / Service / Info
P
Vh
mi n
s%
Блокировка + коды блокировки
Наличие пламени
Клапаны открыты
Двигатель вентилятора введен в действие
Подогреватель мазутного топлива введен в
Запальный трансформатор введен в действие
Запрос тепла со стороны отопительной системы
В режиме программирования
В режиме Info
В режиме Service
Сервопривод закрывается
Сервопривод открывается
Единица измерения
