C.I.B. UNIGAS - M039227NB

Сборка газовой рампы

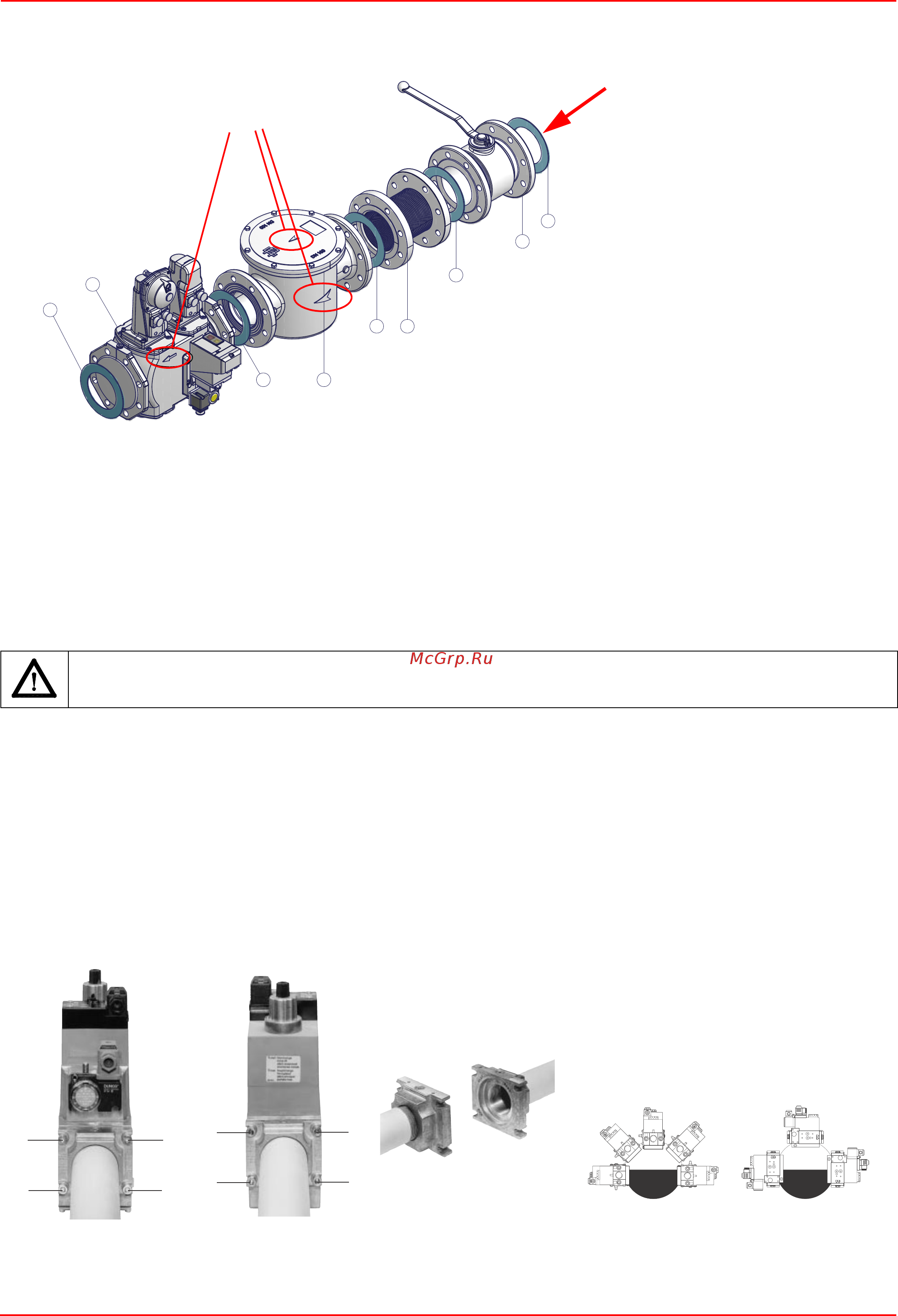

Рис. 6 - Пример газовой рампы

Для того, чтобы смонтировать газовую рампу, действовать следующим образом:

1-а) при резьбовых соединениях: использовать соответствующую оснастку, подходящую для применяемого типа газа,

1 - б) при фланцевых соединениях: между соседними компонентами устанавливать прокладку (1A..1E - Рис. 6), совместимую с

используемым газом,

2) закрепить все компоненты винтами, следуя данным схемам и соблюдая нужное направление пр

и монтаже каждого

элемента.

ПРИМЕЧАНИЕ:

Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную поставку.

Ниже приводятся процедуры монтажа клапанных групп, используемых на разных рампах.

- рампы резьбовые с Multibloc Dungs MB-DLE, MBC..SE или Siemens VGD20..

- рампы фланцевые с Multibloc Dungs MBC..SE 1900-3100-5000 или Siemens VGD40..

МУЛЬТИБЛОК DUNGS MB-DLE 415..420

Монтаж

1.Расслабить винты А и В, но не снимать их (Рис. 7 и Рис. 8)

2. Отвинтить винты C и D (Рис. 7 и Рис. 8)

3. Установить Мультиблок между резьбовыми фланцами (Рис. 9)

4. После монтажа проверить проверить герметичность и работу.

ВНИМАНИЕ: после монтажа газовой рампы согласно схеме, необходимо провести тестирование на герметичность

газового контура, согласно требований действующих нормативов.

Рис. 7 Рис. 8 Рис. 9 Рис. 10

21D

Обозначение

1A..1E Прокладка

2 Фильтр газовый

3 Группа газового клапана

4 Антивибрационная муфта

5 Ручной кран для отсечения газа

стрелки “направление” длямонтажа

Сеть подачи газа

ПОЗИЦИИ ПРИ МОНТАЖЕ
