C.I.B. UNIGAS - M039227NB
15

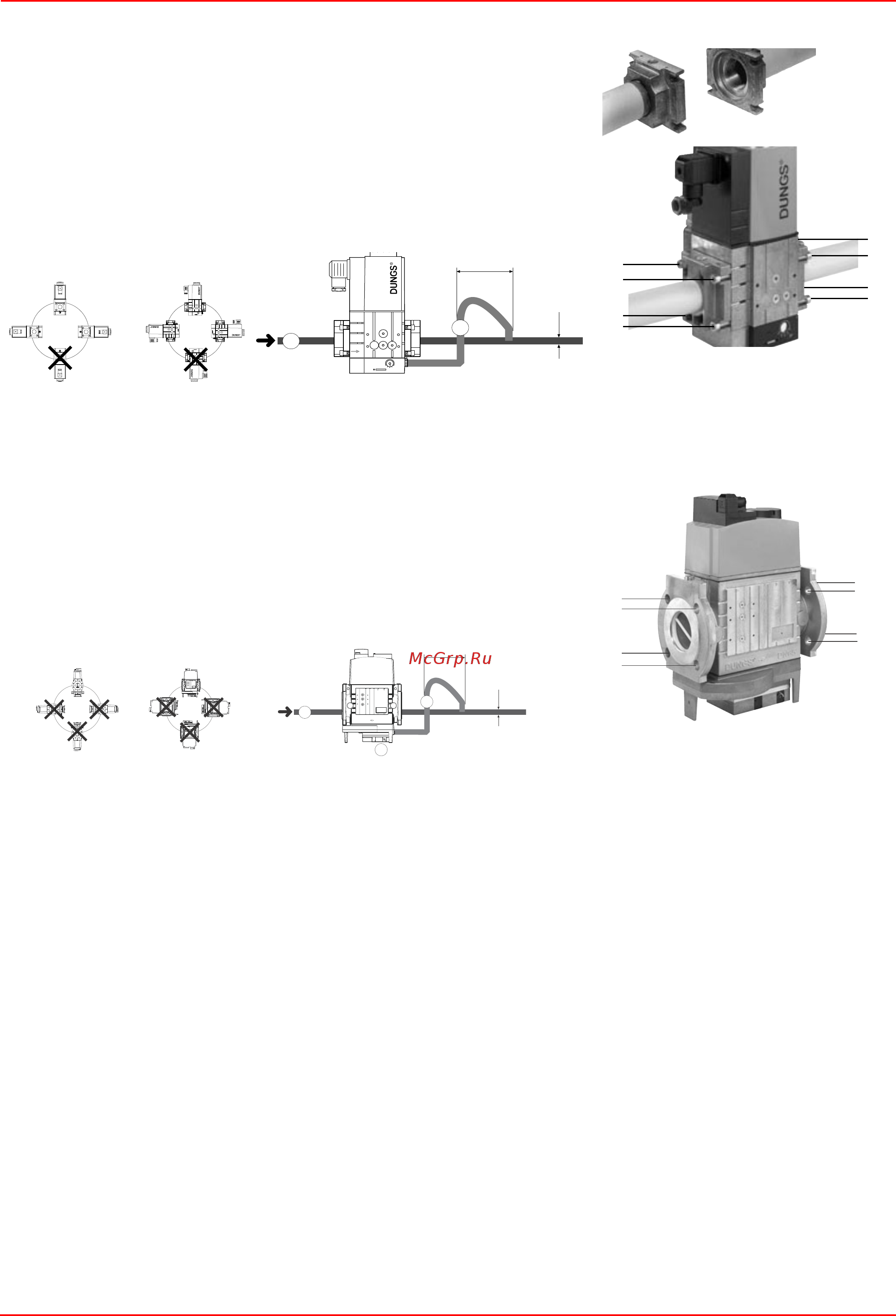

МУЛЬТИБЛОК DUNGS MBC300-700-1200SE (Гpуппа клапанов с pезьбой)
МУЛЬТИБЛОК DUNGS MBC1900-3100-5000SE (Гpуппа клапанов с фланцами)
Монтаж
1.Установить фланец на трубе. Использовать соответствующую
газу оснастку (Рис. 11)
2. установить устройство MBC....SE и уделить особое внимание прокладкам O-Ring
(Рис. 12)
3. Затянуть винты А - Н
4. После монтажа проверить проверить герметичность и работу.
5. Демонтаж проводится в обратном порядке.
Рис. 12
Монтаж
1. Вставить винты А
2. Установить прокладки
3. Вставить винты В
4. Затянуть винты А + В
5. Обратить внимание на правильное расположение прокладки!
6. После монтажа проверить герметичность и работу.
7. Демонтаж производить в обратном порядке.
Рис. 13
ПОЗИЦИИ ПРИ МОНТАЖЕ
ОПЦИЯ
20
16
12
8
4
p
Br
20
16
12
8
4
p
Br
20
16
12
8
4
p
Br
20
16
12
8
4
p
Br
min. 5 x DN
DN
£
Ó
20
16
12
8
4
p
Br
2 = Импульсная трубка
#
&
'
%
)
(
"
$
Рис. 11
ПОЗИЦИИ ПРИ МОНТАЖЕ ОПЦИЯ
10 = Импульсная трубка
njo/!6!y!EO
EO
2
22
21
"
#
#
"
#
#
"
"
