![CIB Unigas Tecnopress P61 M-.MD.L.RU.A.1.40.ES [8/44] Габаритные размеры в мм](/img/pdf.png)
CIB Unigas Tecnopress P61 M-.MD.L.RU.A.1.40.ES [8/44] Габаритные размеры в мм
![CIB Unigas Tecnopress P61 M-.MD.L.RU.A.1.40.ES [8/44] Габаритные размеры в мм](/views2/1429265/page8/bg8.png)
C.I.B. UNIGAS - M039227NB
8

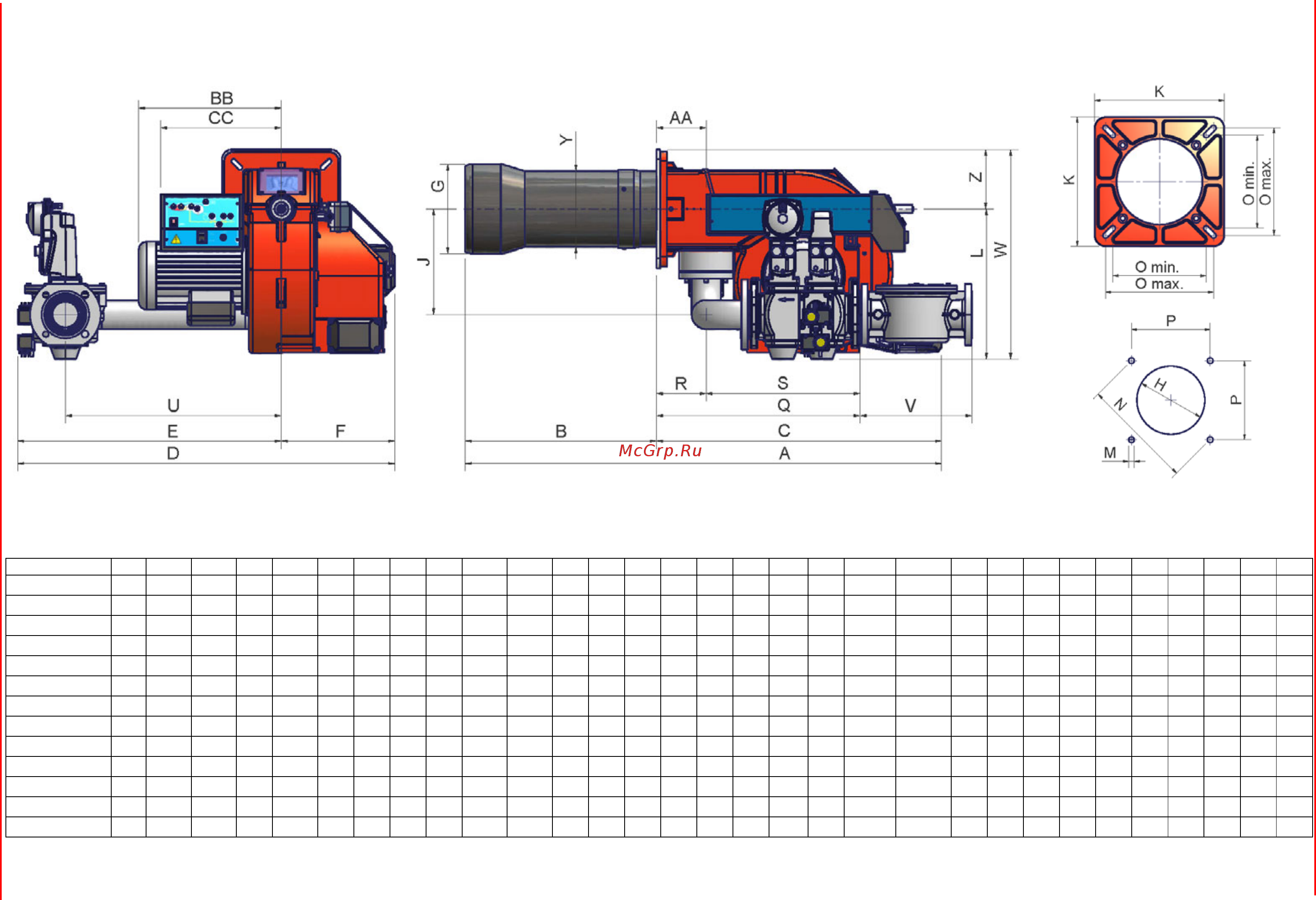

Габаритные размеры в мм
*S = этот размер относится к горелке со стандартным соплом
*L = этаот размер относится к горелке с длинным соплом
.
DN A(S*) A(L*) AA B(S*) B(L*) BB C CC D E F G H J K L M N O - min O - max P Q R S U V W Y(S*) Y(L*) Z
P61 - 1.40
40 1025 1115 99 343 433 314 682 298 727 473 254 184 204 210 240 344 M10 269 190 190 190 439 112 327 444 x 464 162 162 120
P61 - 1.50
50 1025 1115 99 343 433 314 682 298 727 473 254 184 204 210 240 344 M10 269 190 190 190 447 112 335 444 x 464 162 162 120
P65 - 1.50
50 1071 1161 130 326 416 373 745 316 876 580 296 184 228 208 300 376 M10 330 216 250 233 465 130 335 519 x 531 198 198 155
P71 - 1.50
50 1130 1240 130 385 495 373 745 316 908 612 296 234 264 208 300 376 M10 330 216 250 233 465 130 335 519 x 531 198 212 155
P73A - 1.50
50 1245 x 130 500 x 373 745 316 908 612 296 234 264 208 300 376 M10 330 216 250 233 465 130 335 519 x 531 212 212 155
P61 - 1.65
65 1025 1115 99 343 433 314 682 298 912 658 254 184 204 250 240 367 M10 269 190 190 190 549 112 437 533 293 487 162 162 120
P65 - 1.65
65 1071 1161 130 326 416 373 745 316 954 658 296 184 228 275 300 393 M10 330 216 250 233 533 130 403 565 293 548 198 198 155
P71 - 1.65
65 1130 1240 130 385 495 373 745 316 986 690 296 234 264 275 300 393 M10 330 216 250 233 533 130 403 565 293 548 198 212 155
P73A - 10.65
65 1245 x 130 500 x 373 745 316 986 690 296 234 264 275 300 393 M10 330 216 250 233 533 130 403 565 293 548 212 212 155
P71 - 1.80
80 1130 1240 130 385 495 373 745 316 988 692 296 234 264 275 300 407 M10 330 216 250 233 574 130 444 565 324 562 198 212 155
P73A - 1.80
80 1245 x 130 500 x 373 745 316 988 692 296 234 264 275 300 407 M10 330 216 250 233 574 130 444 565 324 562 212 212 155
P71 - 1.100
100 1130 1240 130 385 495 373 745 316 1263 967 296 234 264 434 300 579 M10 330 216 250 233 653 130 523 824 385 734 198 212 155
P73A - 1.100
100 1245 x 130 500 x 373 745 316 1263 967 296 234 264 434 300 579 M10 330 216 250 233 653 130 523 824 385 734 212 212 155
рекомендуемый размер
амбразуры котла
