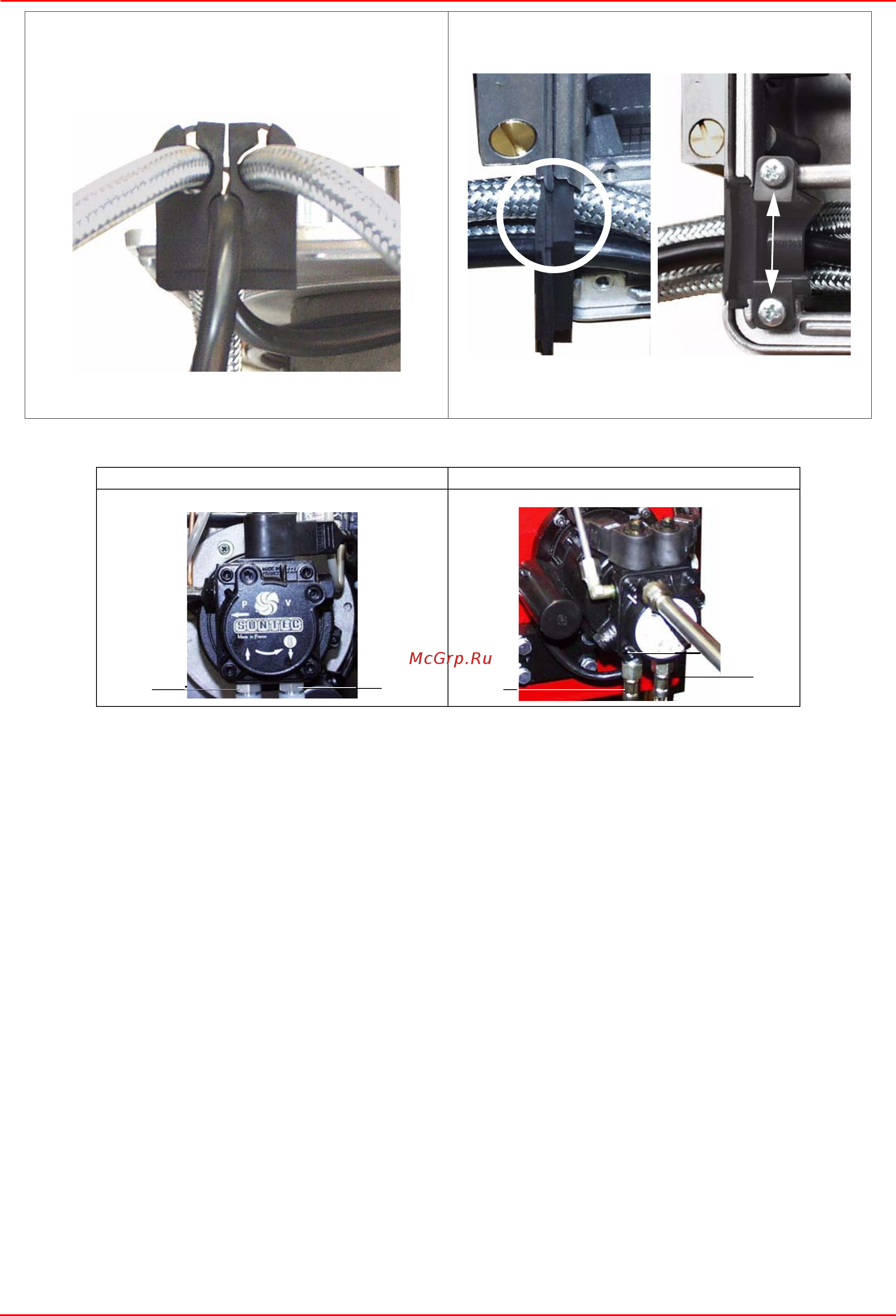

C.I.B. UNIGAS - M039136NC
13
z
Поставить на место компонентную плиту и кожух горелки.
Рис. 12
Установить резиновую прокладку на шланги и на
токоподводящий кабель, как показано на рисунке;
вставить также пластину для блокировки кабелей (P на
Рис. 11).
Рис. 10
Вдеть резиновую прокладку в специальное гнездо в
улитке горелки и затянуть винт V.
Рис. 11
Suntec AS47 A Suntec AT2 45
V
p
R
A
A
R
