C.I.B. UNIGAS - M039136NC
9
Схема электрических подключений
Для выполнения подсоединений действовать следующим образом:
1 определить соединительный разъем или разъемы, выходящий/е из горелки, в зависимости от модели:
z 7-и полюсный соединительный разъем - для питания;
z 4-х полюсный соединительный разъем - (для горелок AB - двухступенчатых))
z 3-х полюсный соединительный разъем;
2 выполнить подсоединения к соединительным разъемам, на основании модели горелки (см. следующий параграф
3 после проверки подсоединений, проверить направление вращения двигателя вентилятора (см. следующие) параграфы
4 горелка готова для последующих регулировок.
Идентификация соединительных разъемов
СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К
СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И
НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ И
НЕЙТРАЛЬ, ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ
ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.
ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель
системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже находится в положении
0 (OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическое питание”.
ВНИМАНИЕ: горелка
поставляется с электрической перемычкой между клеммами T6 и T8 соединителя CN2-
TAB со стороны наружного подключения (вилки). В случае подключения термостата большого/малого
пламени, необходимо удалить эту перемычку до подсоединения термостата.

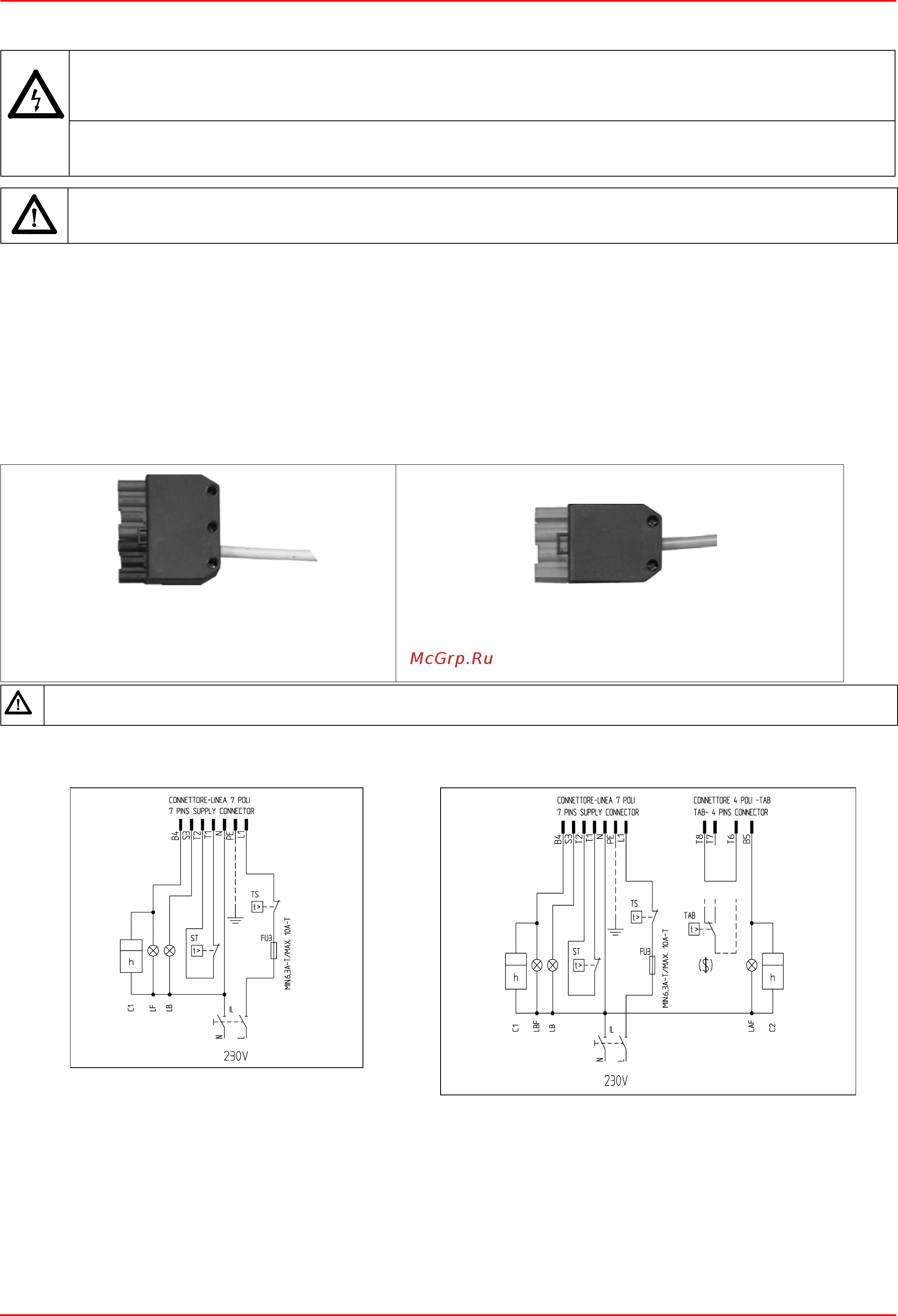

Рис. 3
Соединительный разъем для питания горелки
(Рис. 5)
Рис. 4
Разъем БОЛЬШОГО/МАЛОГО пламени(Рис. 6)
ВАЖНО: перед запуском горелки, убедиться в том, что все
соединительные разъемы правильно подключены,
в соответствии с указанными схемами.
z Соединительные разъемы для одноступенчатых
горелок:
z Соединительные разъемы для двухступенчатых
горелок:
Рис. 5 - 7-и полюсные соединительные разъемы
Рис. 6 - 7- и 4-х полюсные соединительные разъемы
Описание
C1 СЧЕТЧИК ЧАСОВ РАБОТЫ НА МАЛОМ ПЛАМЕНИ
C2 СЧЕТЧИК ЧАСОВ РАБОТЫ НА БОЛЬШОМ ПЛАМЕНИ
FU1 ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЛИНИИ ДВИГАТЕЛЯ
ВЕНТИЛЯТОРА
FU3 ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЛИНИИ
IL ВЫКЛЮЧАТЕЛЬ ЛИНИИ ГОРЕЛКИ
IM ВЫКЛЮЧАТЕЛЬ ЛИНИИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
KM1 КОНТАКТОР ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
LAF СИГНАЛЬНАЯ ЛАМПОЧКА БОЛЬШОГО ПЛАМЕНИ ГОРЕЛКИ
LB СИГНАЛЬНАЯ ЛАМПОЧКА БЛОКИРОВКИ ГОРЕЛКИ
LBF СИГНАЛЬНАЯ ЛАМПОЧКА МАЛОГО ПЛАМЕНИ ГОРЕЛКИ
MV ДВИГАТЕЛЬ ВЕНТИЛЯТОРА
ST СЕРИЯ ТЕРМОСТАТОВ/РЕЛЕ ДАВЛЕНИЯ
TAB ТЕРМОСТАТ/РЕЛЕ ДАВЛЕНИЯ БОЛЬШОГО/МАЛОГО ПЛАМЕНИ
TS ПРЕДОХРАНИТЕЛЬНЫЙ TЕРМОСТАТ/РЕЛЕ ДАВЛЕНИЯ
CONN-MOTORE: СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
CONN-LINEA :СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ ПИТАНИЯ ГОРЕЛКИ
CONN-TAB: СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ БОЛЬШОГО/МАЛОГО ПЛАМЕНИ
($) ЕСЛИ ПРЕДУСМОТРЕНО "TAB", УБРАТЬ ПЕРЕМЫЧКУ МЕЖДУ
КЛЕММАМИ T6-T8
