C.I.B. UNIGAS - M039136NC
15
Запуск насоса
Запуск насоса на одноступенчатых горелках
Прежде, чем приступить к регулировке, необходимо запустить топливный насос, действуя следующим образом:
1) Снять крышку горелки;
2) снять соединительный разъем катушки В на насосе (Рис.29) во избежание нежелательного попадания дизтоплива в камеру
сгорания;
3) Запустить горелку с помощью выключателя на контрольной панели (перевести на ON) и серии термостатов/реле давления;
4) когда включится
индикаторная лампочка EVG (см. главу на стр.26), вынуть фоторезистор FR и осветить его;
5) выпустить воздух через штуцер манометра M насоса, расслабляя слегка заглушку, но не снимая ее (Рис. 15);
6) отключить горелку;
7) вставить обратно фоторезистор в свое гнездо;
8) вновь подсоединить катушку В на насосе (Рис.29);
9) вновь включить горелку, если она
будет блокироваться, нажать на кнопку разблокировки, расположенную в верхней части
горелки и повторить операцию.
10) Расход дизельного топлива зависит от типа выбранной форсунки.
11) Проверить анализы продуктов выброса, отрегулировать расход воздуха, воздействуя на винт V (Рис. 12). Положение
заслонки показано на градуированной шкале I, на которой точка “0” соответствует положению полного закрытия.
12) Установить на место
кожух горелки.
Прежде чем запускать в работу горелку, убедиться , что ручные краны по отсечению топлива открыты и
трубопровод обратного хода топлива в цистерну ничем не засорен. Возможные засоры могут вывести из строя
уплотнительный орган насоса.
Suntec AL

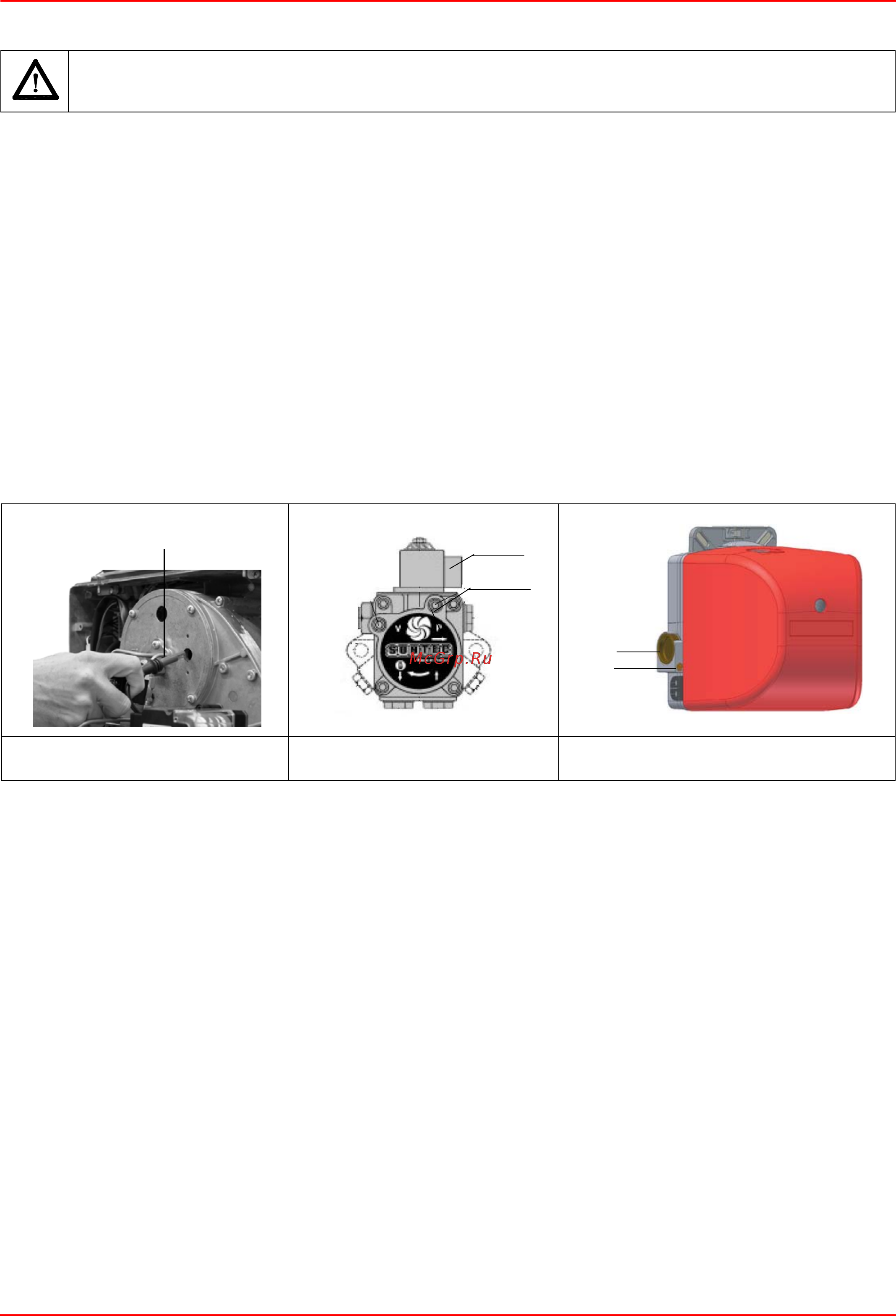

Рис. 14 Рис. 15 Рис. 16
FR
M
VR
B
I
V
